高解析度光谱仪

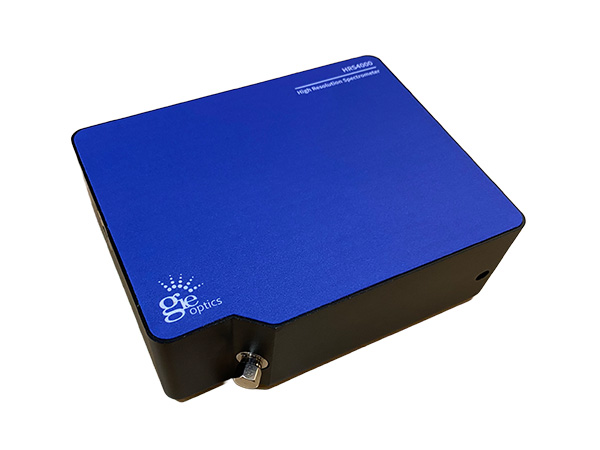

HRS4000 高解析度光谱仪

HRS4000具有4096 pixel的高像素感测器，光谱响应范围为200-1100nm，信噪比600:1，动态范围10000:1，A/D16bit，客户可提供所需要的窄频范围以供光学工程师模拟设计，并提供实际上的光学解析度跟波长范围。

产品优势：

• 极高的像素解析度（具体由光谱范围而定）。
• 交叉非对称C-T 光学系统。
• 线性渐变滤光片或长波通滤光片消二级和高级衍射。
• SMA905 光纤连接器。
• 可以客制光谱范围和解析度。
• USB 2.0 资料传输和供电。
• 支援USB2.0, RS232/485多种通讯方式。
• 提供SDK开发套件，以协助客户二次开发。
• 时序量测，即时显示峰值波长和半高宽(FWHM)。

应用领域：

• LED色度学测量
• 太阳能光谱量测
• 萤光光谱测量
• 雷射光谱量测
• 电浆光谱量测
• 雷射中心波长、雷射半高宽及稳定性量测
• LIBS

规格表

型号	HRS4000
感测器	Hamamatsu S13496 Linear CMOS 4096 Pixel Pixel尺寸:7µm×200µm 波长响应范围:200nm-1100nm
尺寸	140mm×110mm×46mm
波长范围	由具体配置的光栅决定
光学解析度	由具体配置的光栅和狭缝决定
A/D	16bit
积分时间	0.5ms-65sec
动态范围	10000:1
信噪比	600:1全光谱
线性度	>99%
触发模式	4种（普通、软体触发、硬体触发、同步触发）
功耗	5VDC，300mA
光纤连接器	SMA905
使用温度	5℃-35℃（推荐温度25℃）
通讯介面	USB2.0, RS232
作业系统	Win XP, Win 7, Win 8, Win10
供电	USB

型号	波长范围	光学解析度	像素解析度	狭缝	光栅
HRS4000	200-420nm	~0.3nm	~0.05nm	25μm	1200g/mm,250nm
	200-1000nm	~0.6nm	~0.2nm	5μm	333g/mm,600nm
	380-900nm	~0.4nm	~0.13nm	10μm	500g/mm,560nm
	305-595nm	~0.3nm	~0.07nm	10μm	900g/mm,550nm
	900-1000nm	~0.1nm	~0.nm	10μm	1760g/mm,500nm
	600-1100nm	~0.3nm	~0.12nm	5μm	500g/mm,770nm
	330-770nm	~0.3nm	~0.11nm	10μm	600g/mm,500nm
	500-720nm	~0.2nm	~0.05nm	10μm	1200g/mm,500nm
	800-1000nm	~0.2nm	~0.05nm	5μm	1200g/mm,1000nm
	250-400nm	~0.1nm	~0.04nm	10μm	1760g/mm,500nm
	390-610nm	~0.2nm	~0.05nm	10μm	120g/mm,500nm
	300-1100nm	~0.6nm	~0.2nm	5μm	333g/mm,600nm
	340-850nm	~0.5nm	~0.12nm	10μm	500g/mm,560nm
	795-905nm	~0.1nm	~0.03nm	5μm	1760g/mm,500nm
	1005-1080nm	~0.1nm	~0.nm	10μm	1760g/mm,500nm
	750-870nm	~0.1nm	~0.03nm	10μm	1760g/mm,500nm
	250-350nm	~0.1nm	~0.nm	10μm	2400g/mm,300nm
	350-450nm	~0.1nm	~0.nm	10μm	2400g/mm,300nm
	660-734nm	~0.1nm	~0.nm	5μm	2400g/mm,300nm

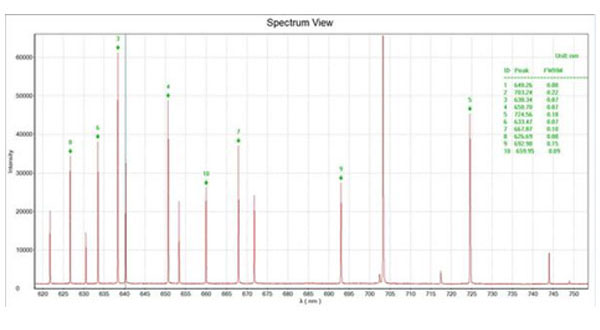

标准汞氩灯测试光谱

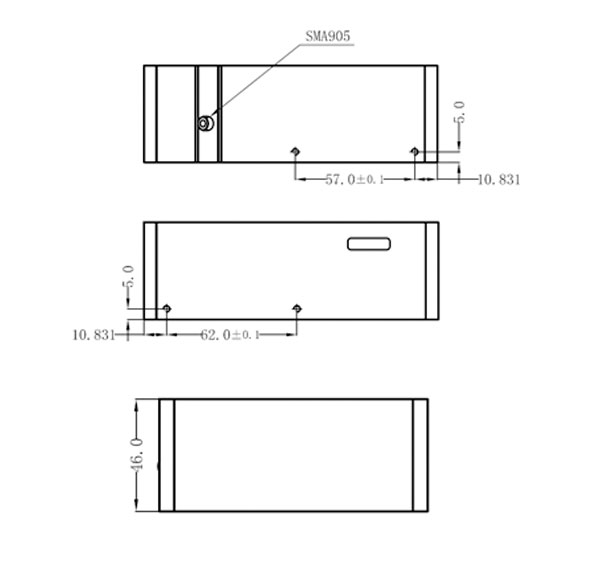

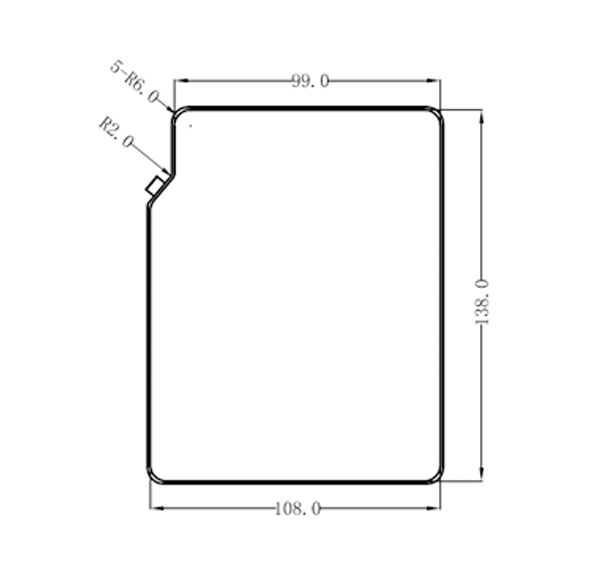

光谱仪尺寸图
