光纤为光导纤维的简称，一种传输光能的波导介质，由纤芯和包层组成同心圆柱体结构。纤芯和包层是由透明介质材料构成的，其折射率分别为n1和n2。构成光纤的必要条件是n1>n2。用光纤传输光可以使得光学测量系统更加灵活以及模组化。制造光纤的材料很多，如塑胶，玻璃和二氧化矽（SiO2）。光谱仪中使用的高品质光纤是采用合成熔石英（无定型氧化矽）为原料，通过添加稀有元素来调整玻璃的光学特性。

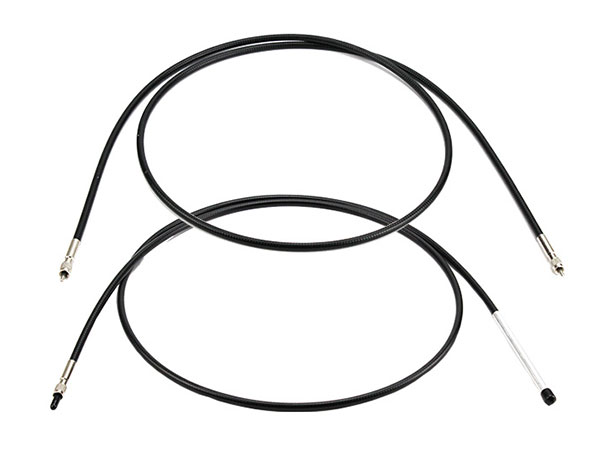

GIE-6508F
适用波长: 200-1100nm, 400nm-2200nm
| 型号 | GIE-6508F-UV | GIE-6508F-VNIR |
|---|---|---|
| 分支结构 | 1进1出，直通型结构 | 1进1出，直通型结构 |
| 适用波长 | 200-1100nm | 400nm - 2200nm |
| 光纤芯层 | 石英 | 石英 |
| 光学皮层 | 掺氟石英 | 掺氟石英 |
| 涂覆层 | 丙烯酸树脂 | 丙烯酸树脂 |
| 外护套层 | Tefzel®（特氟龙树脂）等 | Tefzel®（特氟龙树脂）等 |
| 单丝直径 | 200 / 400 / 600 / 800 / 1000 µm | 200 / 400 / 600 / 800 / 1000 µm |
| 长度 | 5 / 50 / 100 / 150 / 200 cm 等 | 5 / 50 / 100 / 150 / 200 cm 等 |
| 数值孔径NA | 0.22 ± 0. | 0.22 ± 0. |
| 光纤传输效率 | 单芯85%（632.8nm），多芯65%（632.8nm） | 单芯85%（632.8nm），多芯65%（632.8nm） |
| 输出形式 | 圆形 / 方形 / 线形 / 定制形状 | 圆形 / 方形 / 线形 / 定制形状 |

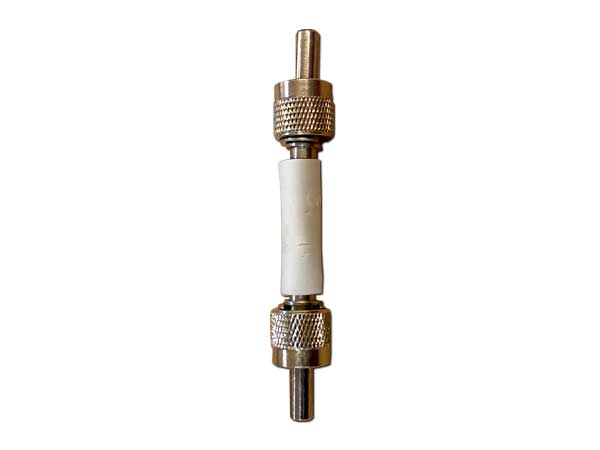

GIE-SFL5-01
石英短光纤
型号: GIE-SFL5-01
规格: L5cm, Φ600μm, short fiber 5cm

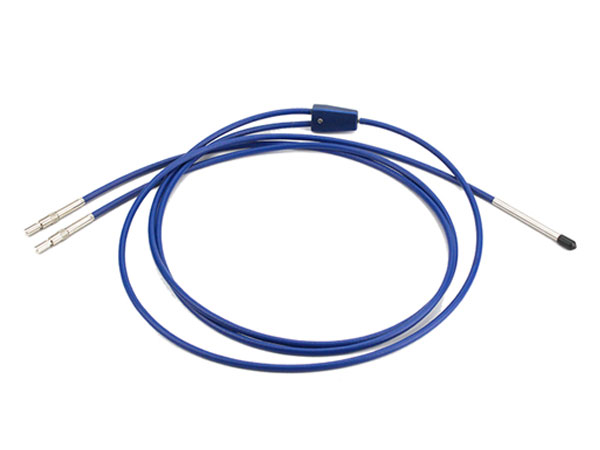

GIE-IF600

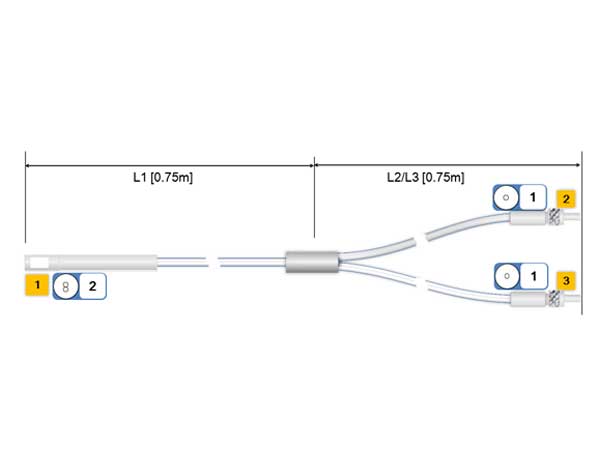

Drawing
GIE-IF600系列浸入式光纤探头，采用Y型光纤结构，芯径/芯数/长度/接头类型等可按实际需求来定制。探头端采用专门设计的反射头，可作为一个小型的比色皿对液体进行即时取样，该系列探头通常与光谱仪和光源搭配，常用在水质或生化线上检测中即时测量液体的吸收度。
| 型号 | GIE-IF600-0615 | GIE-IF600-0620 |
|---|---|---|
| 芯径 | 600µm | |
| 芯数 | 2 | |
| 材质 | 抗紫外石英光纤 | |
| 传输波长范围 | 200-1100nm | |
| 合束端L1 | 0.75m | 1m |
| 分束端L2 | 0.75m | 1m |
| 工作温度 | -30~150度 | |
| 反射头（可选） |
液体厚度2mm，光程4mm 液体厚度5mm，光程10mm 液体厚度10mm，光程20mm |
|
GIE-YF6508
Drawing
Y型石英双包层光纤, Y-type, 200nm-1100nm
光纤是一种理想的导光传光的工具。可以结合光谱仪、分光计、测温探头及手机检测等各类检测设备进行光谱分析；还可用在光学信号高灵敏度测量仪器，以及作为积分球的光线导入/汇出的媒介。光纤的制作非常灵活，可以根据要求定制不同的传输波长、分支结构、芯径、包层、长度、输出形式和接头类型等。石英双包层光纤采用石英材料作为光学芯层，掺氟石英材料作为光学皮层，外覆树脂涂覆层保证光纤强度，如有需要还可外套外护套层。采用掺氟石英材料作为光学皮层，使得光纤传输光谱范围更广，并且可以传输大功率的光能量，是我们用于测光应用的主要光纤类型。
| 型号 | GIE-YF6508 |
|---|---|
| 分支结构 | Y型结构 |
| 适用波长 | 200-1100nm |
| 光纤芯层 | 石英 |
| 光学皮层 | 掺氟石英 |
| 涂覆层 | 丙烯酸树脂 |
| 外护套层 | Tefzel®（特氟龙树脂）等 |
| 单丝直径 | 200 / 400 / 600 / 800 / 1000 µm |
| 长度 | 5 / 50 / 100 / 150 / 200 cm 等 |
| 数值孔径NA | 0.22 ± 0. |
| 光纤传输效率 | 单芯85%（632.8nm），多芯65%（632.8nm） |
| 输出形式 | 圆形 / 方形 / 线形 / 定制形状 |
| 接头 | SMA905 / SMA906 / FC / ST 及其它定制结构 |
| 光纤弯曲半径 | 短时间 150D，长时间 300D （D 为光纤芯径） |
| 使用温度 | –40ºC ~ +100ºC |

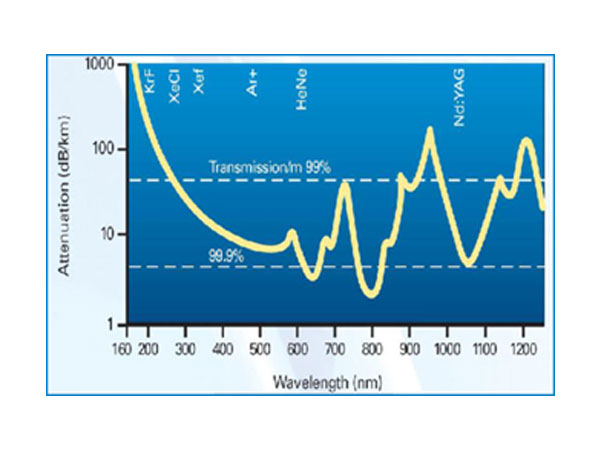

传输光谱图
| Model | Core Qty. | Core Diameter(µm) | Length (cm) |
|---|---|---|---|
| GIE-YF6508-10 | 2 | 200 | 100 |
| GIE-YF6508-15 | 2 | 200 | 150 |
| GIE-YF6508-20 | 2 | 200 | 200 |
| GIE-YF6508-0410 | 2 | 400 | 100 |
| GIE-YF6508-0415 | 2 | 400 | 150 |
| GIE-YF6508-0420 | 2 | 400 | 200 |
| GIE-YF6508-0610 | 2 | 600 | 100 |
| GIE-YF6508-0615 | 2 | 600 | 150 |
| GIE-YF6508-0620 | 2 | 600 | 200 |
| GIE-YF6508-0710 | 7 | 200 | 100 |
| GIE-YF6508-0715 | 7 | 200 | 150 |
| GIE-YF6508-0720 | 7 | 200 | 200 |
| GIE-YF6508-070410 | 7 | 400 | 100 |
| GIE-YF6508-070415 | 7 | 400 | 150 |
| GIE-YF6508-070420 | 7 | 400 | 200 |
| GIE-YF6508-070610 | 7 | 600 | 100 |
| GIE-YF6508-070615 | 7 | 600 | 150 |
| GIE-YF6508-070620 | 7 | 600 | 200 |
