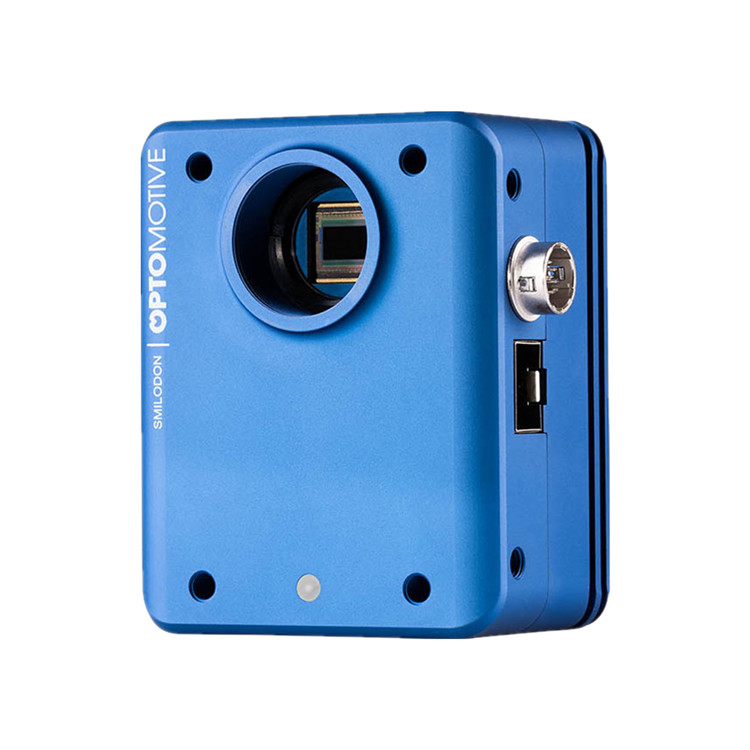

OPTOMOTIVE相机SMILODON 10G EVO
- 品牌名称：OPTOMOTIVE
- 规格型号：SMILODON 10G EVO
- 产品资料：OPTOMOTIVE相机SMILODON 10G EVO.pdf
SMILODON 10G EVO是一款基于高性能FPGA的高速智能相机，具备高度可定制性和用户可编程特性。该相机搭载赛灵思Zynq FPGA、高速成像传感器及1或10千兆以太网接口，融合高性能ARM系统级芯片（SoC）技术与高速工业级G像素成像传感器。
Smilodon 10G EVO提供完全可定制且用户可编程的开放式参考设计，适用于高速FPGA相机及应用开发系统。其核心优势在于开放式软硬件开发模型、高帧率处理能力、基于FPGA的实时图像处理，以及PC端现代图形用户界面支持。
采用面向赛灵思Zynq Ultrascale+ SoC FPGA的全能型高性能工具套件，实现算法开发与实时数据处理。通过4个不同型号的Gpixel GMAX25xx传感器采集图像，配备高达48通道LVDS接口（46 Gbps），实现高速获取清晰图像。板载4GB DDR4内存提供19 GB/s带宽，支持复杂缓冲图像处理操作。
该参考设计可通过标准的Xilinx Vivado工具轻松编辑。Optomotive的定制IP核可无缝集成于Xilinx Vivado工具链中。FPGA（可编程逻辑器件）的大部分区域可自由用于新算法的编程开发或额外IP核的实现。
该1.2 GHz四核ARM Cortex A53可编程子系统运行Linux操作系统，搭载定制EVO控制与流媒体协议栈（含零拷贝TCP/IP协议栈）。系统级芯片还集成双600MHz Cortex R5处理器，可自由用于用户数据处理。现有设计可轻松集成用户应用程序或定制数据后处理功能。
高动态范围（HDR）
支持线性、奇数/偶数行HDR模式，动态范围达62dB（10bit）或65dB（12bit），适应复杂光照环境。
灵活的触发与快门控制
电子快门：快门时间5μs至90s，支持自由运行、触发、重叠、脉冲宽度触发模式。
触发延迟：0-1000ms可调，低通滤波器频率范围1.5Hz-100kHz。
像素校正与增强
死像素校正、LUT（查找表）映射、平场校正（Flat Field Correction），提升图像质量。
开放开发环境
提供完全开放的硬件/软件参考设计，支持Xilinx Vivado工具链，用户可快速开发自定义算法。
PC端图形用户界面（GUI）：简化参数配置与实时监控。
|
产地 |
斯洛文尼亚 |
|
接口 |
1个或10个千兆以太网SFP+接口，实现高速数据传输 |
|
可编程与可重构FPGA |
赛灵思Zynq Ultrascale+ Kria K26 |
|
ADC分辨率 |
10/12位 |
|
模拟增益 |
x1–x2，步长x0.25@10bit；x1–x4，步长x0.25@12bit |
|
快门类型 |
电子快门 |
|
快门时间 |
5 us–90 s |
|
像素时钟速度 |
从1.5到3.8 Gpix/s |
|
曝光 |
线性、奇数/偶数行HDR |
|
像素校正 |
死像素、LUT、平场校正 |
|
触发模式 |
自由运行、触发、重叠、脉冲宽度 |
|
触发功能 |
延迟0–1000 ms，LP滤波器1.5Hz–100 kHz |
|
快门分辨率 |
待定 |
|
免费FPGA% |
>50% |
|
易失性内存 |
4 GB DDR4，19.2 GB/s带宽 |
|
非易失性内存 |
64 MB QSPI闪存，16 GB eMMC |
|
镜头安装 |
C型安装（1“32G螺纹） |
|
温度范围 |
0-50°C |
|
外壳材料 |
CNC加工铝，阳极氧化 |
|

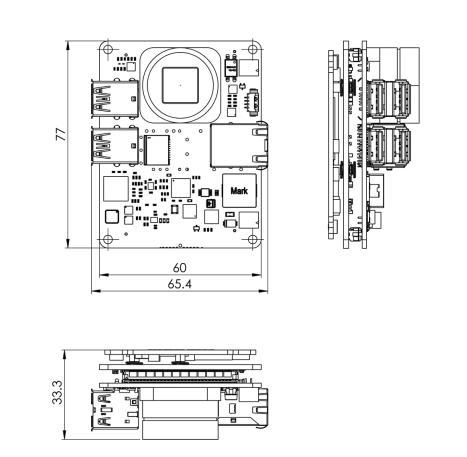

固定孔 |
4x M3 OEM |
|
输入电压 |
DC 9-50V |
|
功耗 |
高达30W |
|
IO隔离 |
1x IN/1x OUT光隔离 |
|
连接器 |
10G SFP+、1G RJ45、4x USB、10针Hirose HR10A |
|
车载图像处理 |
可选（如果集成了IP Core） |
|
开放参考设计 |
是 |
|
开放式架构 |
是 |
|
软件 |
与OptoMotive EVO软件兼容（包括完整源代码） |
|
操作系统 |
Windows 7、Windows 10、64位或32位 |
|
开发工具 |
Xilinx Vivado/SDK 2021或更高版本；Microsoft Visual Studio 2017或更高版本 |
- 激光三角测量——搭载内置图像处理核心的现成峰值检测器；
- 动作捕捉——搭载内置图像处理核心的现成BLOB检测器或运行长度编码器（RLE）；
- 工业流程自动化——以惊人速度对各类产品、液位、组件等进行计数、检测、核查、验证、读取、检验与测试；
- 工业质量控制：检测缺陷、裂纹或表面瑕疵，测量尺寸、位置、规格与颜色，识别异物，评估质量；
- 通用研发领域。
