产品介绍

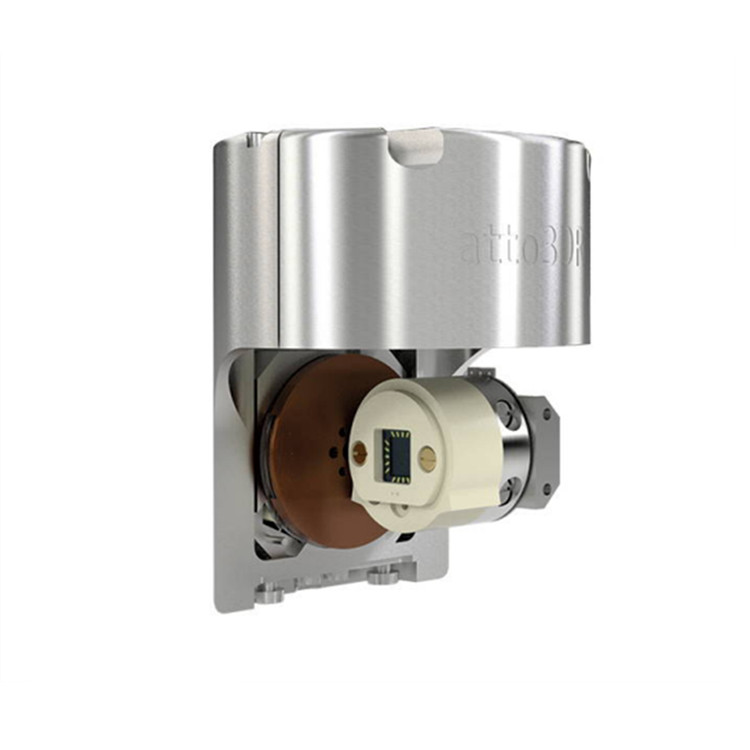

atto3DR双旋转模块可在样品表面所有方向上提供完整磁场（例如9T）。因此，无需旋转磁场，即可将样品相对于固定外部磁场矢量任意定向。该模块采用同心旋转设计（即两旋转轴在空间固定的样品中心相交），相较于传统矢量磁体（通过旋转磁场矢量实现旋转），可提供更广阔的相空间。原因在于：尽管分体线圈配置成本显著更高，但通常难以达到如此高的磁场强度。
该模块采用全线缆连接设计，配备便捷的20触点无引线陶瓷芯片载体（LCCC）插座，使样品更换变得快速简便。所有部件均为非磁性材料，兼容所有配备2英寸样品空间及气体交换冷却系统的attoCRYO装置——无论采用干式或液式配置。atto3DR支持围绕水平固定轴旋转，并具备额外的平面内旋转轴。这使得样品表面与磁场间可实现±90°倾斜，同时支持±90°平面内旋转。由此可实现样品与磁场间的任意相对定位。
性能特点
- 原位等中心双轴样品旋转：将单线圈电磁铁转化为三维矢量磁体
- 非磁性弹簧针芯片载体插座：实现快速样品交换与可靠接触
- 电阻式编码器闭环控制：编程复杂旋转方案
技术参数
|
产地 |
德国 |
|
通用规格 |
|
|
仪器类型 |
用于角度依赖性磁阻测量的运输测量模块 |
|
传感器头特性 |
2个组合旋转器（θ/φ），围绕磁场中心进行同心旋转 |
|
样品定位 |
|
|
总行程范围 |
双闭环旋转器实现±90°全三维球面扫描（余量±10°） |
|
步进精度 |
约1 m° @ 300 K，0.5 m° @ 4 K |
|
精细扫描范围 |
40 m° @ 300 K，6 m° @ 4 K（扫描分辨率µ°） |
|
传感器分辨率 |
约6 m° |
|
重复性 |
约50 m° |
|
线性度 |
约1% |
|
样品支架 |
ASH/CC/20适配20针LCCC，通过20根双绞线连接 |
|
适用工作条件 |
|
|
温度范围 |
1.5 K..300 K（取决于低温恒温器）；可按要求提供毫开尔文兼容配置 |
|
磁场范围 |
0..15 T+（取决于磁体） |
|
|
工作压力设计用于氦气交换 |
|
适用冷却系统 |
|
|
兼容低温恒温器 |
attoDRY2100 |
|
孔径要求 |
设计适配2英寸（50.8毫米）低温恒温器/磁体孔径 |
|
兼容性 |
|
|
扫描控制器与软件 |
ANC350 |
