产品介绍

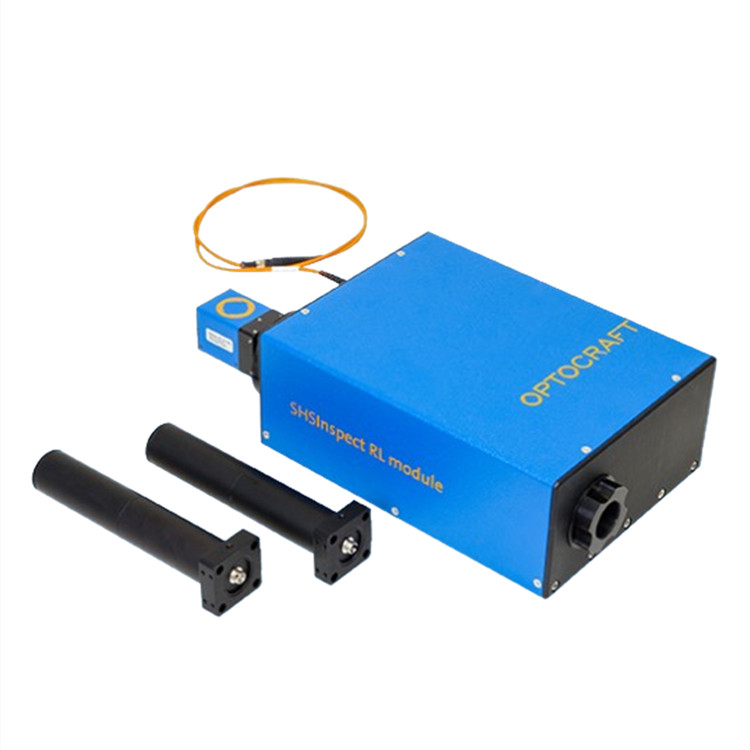

SHSInspect RL 模块和 SHSInspect RL 测量仪是灵活的单元，可用于双程光学元件的功能测试、表面形状的反射光测量以及光学元件的对准。这些模块将 SHSLab 波前传感器、光纤耦合光源和成像光学元件集成在一个紧凑的系统中，大大地简化了实验室或生产线的集成。

性能特点

技术参数

产地	德国
SHSInspectRL模块
照明系统工作波长	可见光 (400nm-700nm) 或近红外 (700nm-1050nm)
出瞳直径	4.2mm/10mm（平面波前）
RL模块（不含SHSCam和附加光学元件）的机械特性
尺寸（长x宽x高）	275x180x90 mm²
重量	4kg
包含配件	猫眼模块倾斜校准单元平面镜
RL模块出瞳直径	λ/20 PV
SHSLab（单独报价，详情请参阅单独的数据表）
横向分辨率	111 x 93 / 203 x 203微透镜（SHSCam HR3/UHR3）
评估率（典型值）	10Hz/4Hz
测量典型值	λ/20Pv；取决于应用和校准方法
精度软件	SHSWorks
波前和泽尼克分析、点扩散函数 (PSF)、调制传递函数 (MTF)、斯特列尔比等。
RL模块与SHSLab的性能
测量典型	λ/20 PV；取决于应用和校准方法
精度重复性	2nm rmsl
可选配件
零透镜	提供不同数值孔径（NA）的显微镜物镜（max.NA=0.8）
扩束器	用于调整准直输出光束的直径
扩束器支架	用于稳定模块前方扩束器的机械支架
光源	带快速更换准直单元的LED，方便更换光源
校准平面片	用于大直径光学元件
参考球	用于光学元件的双程测量和物镜校准
工作站PC	预配置和测试的笔记本电脑或台式电脑

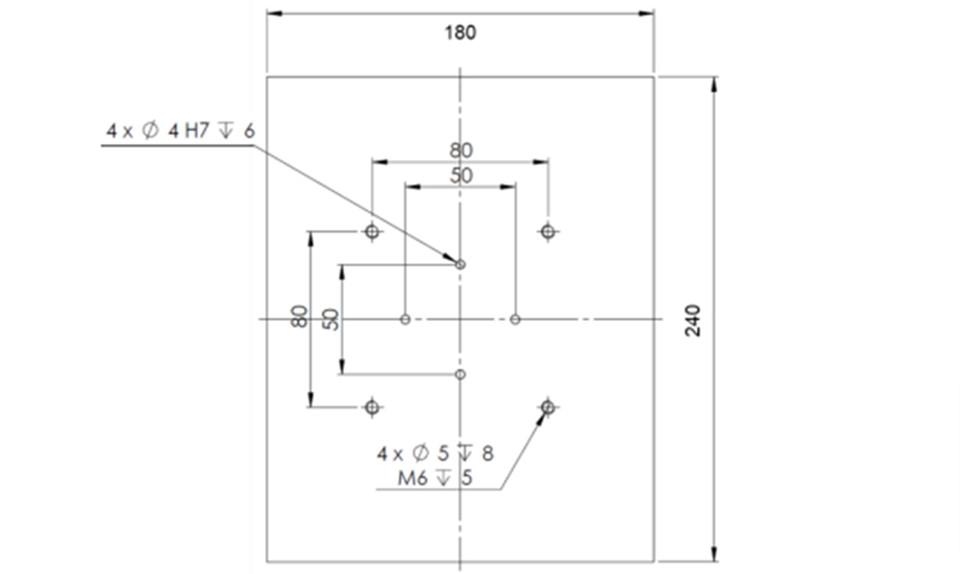

产品尺寸

产品应用

汽车

摄影光刻

机器视觉

显微镜

平面光学

运动光学

移动设备晶圆级光学

工具、模具、半成品镜头
