产品介绍

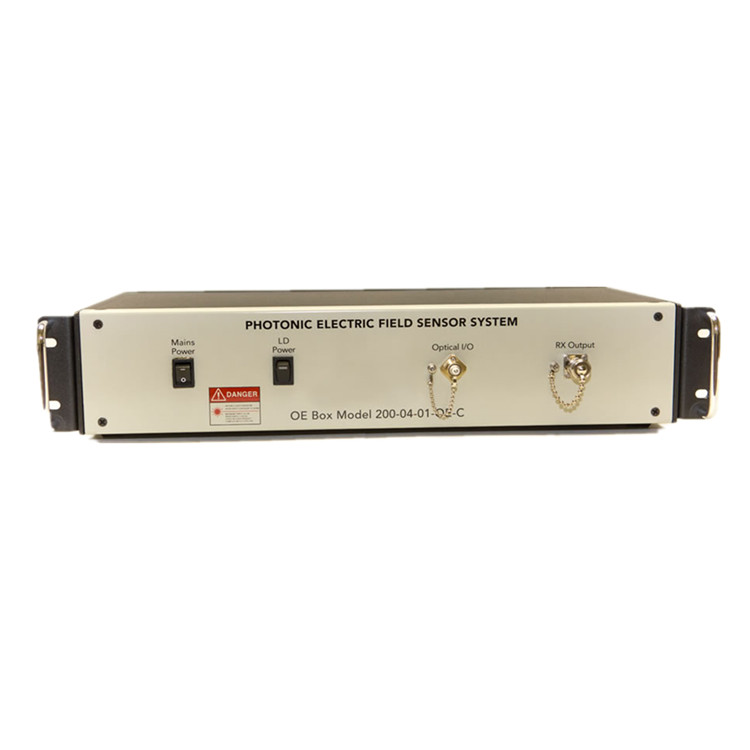

SRICO Model 200-04光电电场传感系统能够在对被测电场干扰非常小的前提下实现电场测量。轻量化的光纤线缆便于电场探头灵活布设，避免了使用笨重同轴电缆带来的累赘，同时可消除此类电缆对被测电场产生的干扰。
本系统采用绝缘型电场探头，属于电学无源探头。通过光纤传输，可将光源与光接收机进行远程部署与供电。全光学电场探头具备电气隔离性能，安全性能突出，且抗电场损伤阈值超过 1 MV/m。
SRICO 光电电场传感器系列产品采用铌酸锂马赫 - 曾德尔干涉仪（MZI）技术。传感器集成光纤接口，分别用于光信号输入至传感器，以及将光信号从传感器输出至仪表系统，由仪表系统完成光信号到电信号的转换。
SRICO 提供的铌酸锂基电光探头工作频率范围覆盖 1 Hz 至 20 GHz，系统整体带宽由光接收机决定。
性能特点
- 对被测场干扰非常小
- 轻质光纤电缆
- 远程测量能力
- 远程供电能力
- 电被动式电场探头
- 高损伤阈值
- 宽带宽能力
技术参数
|
产地 |
美国 |
|
激光器 |
|
|
波长 |
1550 nm |
|
驱动电流 |
max.300 mA |
|
光输出功率 |
max.40 mW |
|
接收器 |
|
|
光输入功率 |
max.3 mW |
|
电带宽（-3 dB） |
直流至 2 GHz |
|
射频输出阻抗 |
|
|
双工 PMF/SMF 跳线 |
|
|
输入光纤标识（保偏光纤） |
1 m |
|
输出光纤标识（单模光纤） |
1 m |
|
电场探头 |
|
|
输入光纤（黑色） |
保偏光纤 |
|
输出光纤（紫色） |
单模光纤 |
|
探头封装尺寸 |
50 x 11 x 8 (mm) |
|
电损伤阈值 |
> 1 MV/m |
|
系统响应 |
|
|
标称接收光功率 |
0 dBm |
|
电场探头工作频率范围 |
10 Hz 至 1 GHz |
|
灵敏度（噪声基底） |
100 mV/m每 0Hz |
|
电场测量范围 |
10 V/m 至 10 kV/m |
