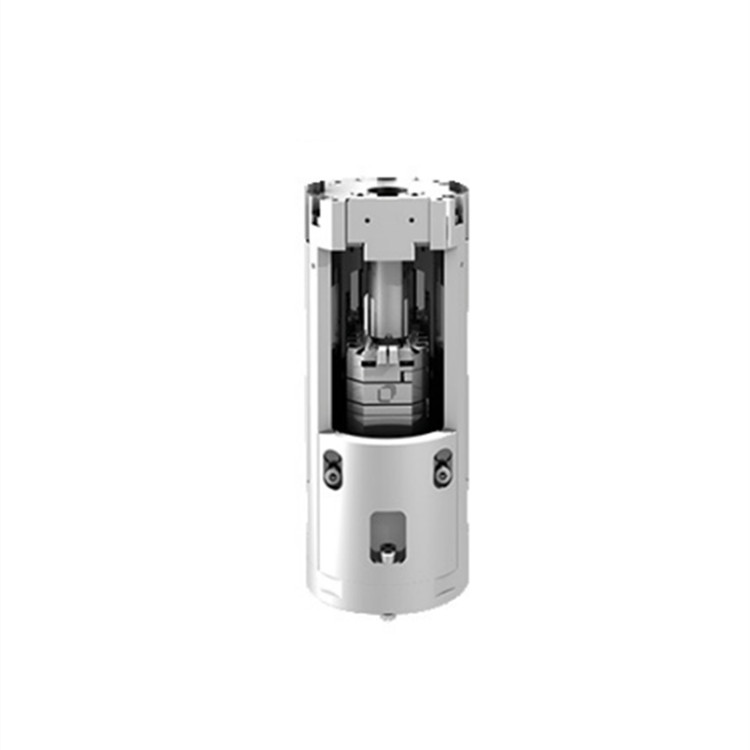

由 attocube 和 WITec 联合开发的 cryoRaman 系统，融合了 attocube 的先进低温恒温器和纳米定位器技术，以及 WITec 相关显微镜系列的高灵敏度和模块化设计。
该系统将高分辨率共聚焦显微镜与超灵敏光学元件相结合，可在低温和高磁场条件下进行显微拉曼光谱分析。cryoRaman 是一款高度用户友好、即插即用的系统，包含激光光源（可选波长 532nm、633nm 和 785nm，其他波长可按需定制）、高通量光谱仪（含珀尔帖冷却的 BI CCD，FI、DD 和 EMCCD 可按需定制）以及先进的拉曼控制器/软件包。
该仪器采用一组 xyz 定位器，可在数毫米范围内对样品进行粗略定位，并配备即使在低温下也能实现大扫描范围的压电扫描器。拉曼图像是通过对样品进行光栅扫描（相对于激光焦点），并测量每个像素的拉曼信号光谱分布而获得的。
这是在非常低的温度下，于高磁场中轻松实现拉曼成像，并获得优良的空间、光谱和深度分辨率。
- 高分辨率和高速高光谱成像：每个像素自动获取拉曼光谱
- 低振动闭式循环低温恒温器：大磁场（max）下可变温度；螺线管或矢量磁体
- 适用于多种应用：多种升级选项（例如低波数和偏振控制）
|
产地 |
德国 |
|
通用规格 |
|
|
仪器类型 |
低温高磁场共聚焦拉曼显微镜 |
|
兼容性 |
适用于顶部装载式低温恒温器或集成到光学平台上 |
|
物镜/透镜 |
|
|
高数值孔径低温物镜 |
LT-APO/532-Raman、LT-APO/633-Raman、LT-APO/NIR，其他物镜可按需定制 |
|
主要特性 |
可检测低至 < 10 rel. cm-1 的拉曼峰；多种升级选项，包括偏振控制 |
|
操作模式 |
|
|
成像模式 |
拉曼、光致发光或荧光的单点测量或成像（映射） |
|
可选升级 |
偏振控制和分析 |
|
分辨率 |
|
|
横向分辨率 |
< 400nm（532nm 激发） |
|
垂直分辨率 |
< 2µm（532nm 激发） |
|
检测 |
|
|
光谱仪 |
无镜高通量光谱仪，焦距 f=300；其他参数可按需提供 |
|
滤光片 |
< 90cm-1（RayLine耦合器），< 10cm-1（RayShield耦合器），拉曼截止滤光片（可选） |
|
光栅 |
532nm激发光，600/mm和1800/mm（BLZ 500nm），采用自动三光栅转盘；其他光栅可按需提供 |
|
光谱分辨率 |
< 1cm⁻¹/像素（1800/mm光栅） |
|
CCD相机 |
高灵敏度背照式CCD探测器，室温20℃时采用珀尔帖冷却至-60℃，1024×127像素，532nm波长下量子效率90%，读出频率100 kHz；FI、DD、EMCCD可按需提供 |
|
样品定位 |
|
|
总行程范围 |
5 x 5 x 4.8 mm³（开环） |
|
步长 |
0.05 至 3 µm @ 300 K，10 至 500 nm @ 4 K |
|
精细扫描范围 |
50 x 50 µm² @ 300 K，30 x 30 µm² @ 4 K（开环） |
|
样品架 |
ASH/QE/8/CFM或ASH/QE/4CX |
|
适用工作条件 |
|
|
温度范围 |
1.8 K 至 300 K（attoDRY2100） |
|
磁场范围 |
max.12 T（取决于磁体） |
|
激发 |
|
|
激发波长 |
532 nm、633 nm、785 nm，其他波长可按需定制 |
|
扫描控制器与软件 |
|
|
扫描控制器 |
基于WITec USB 3.0 FPGA的扫描控制器，提供低温压电扫描仪的开环控制、光谱仪控制及全自动化控制（如选配） |
|
软件 |
功能强大的WITec软件包，用于视频与数据采集及分析 |
|
检测光学系统 |
|
|
视场 |
对角线>40微米 |
|
摄像机类型 |
彩色视频成像，具备良好对比度（适用于二维材料等） |
