在低温环境下测量纳米尺度磁场的能力对于理解量子层面的磁性以及设计新型数据存储设备或量子计算机的材料至关重要。氮空位磁力计 (NVM) 是一种量子传感技术，尤其适用于需要高磁场灵敏度的应用。

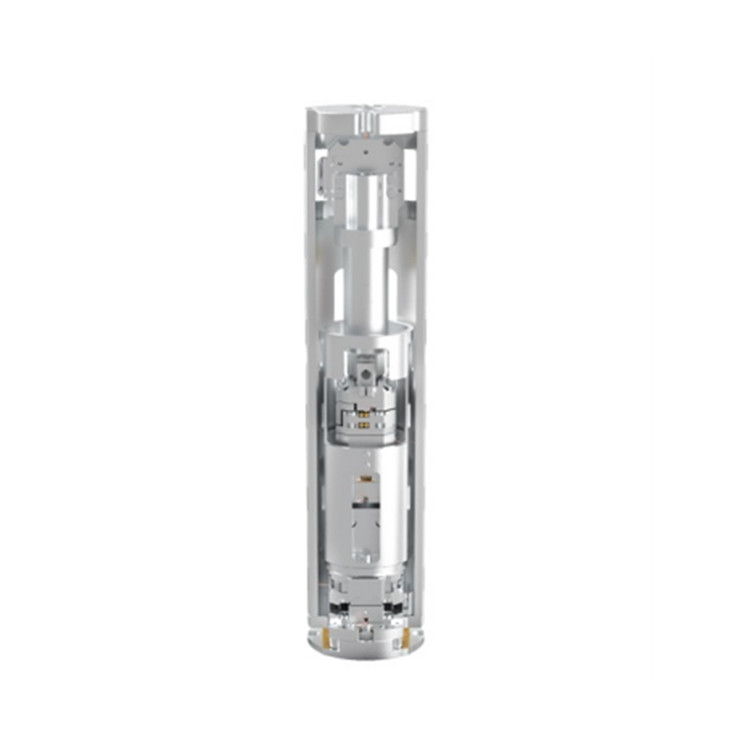

attocube 和 QZabre 强强联手，将商用干式低温恒温器低温扫描 NV 磁力计推向市场。attocube 和 QZabre 的先进硬件和软件无缝集成，使用户能够在各种温度下有效率地进行磁成像，并实现定量分析。由于利用了传感器的量子特性进行成像，因此无需对其进行校准。
- 高磁场灵敏度和光子计数率：磁成像技术的突破性进展，实现完全定量分析
- 超低振动和漂移，专为量子应用而优化：时间测量循环中的稳定性
- 可快速安全地更换的NV色心，集成微波天线：先进的扫描显微镜操作便捷性
|
产地 |
德国 |
|
通用规格 |
|
|
仪器类型 |
结合了共聚焦显微镜 (CFM) 和原子力显微镜 (AFM) 的微波激励装置，用于 |
|
扫描光学检测磁共振 (ODMR) |
|
|
扫描协议 |
NV 扫描模式 (cw-ODMR)、淬灭模式、等 B 模式、接触式和固定高度 AFM |
|
脉冲协议 |
Rabi、Ramsey、自旋回波、CPMG、XY4、XY8 |
|
工作模式 |
|
|
成像模式 |
光学检测磁共振 (ODMR)、AFM、CFM、宽场、磁光克尔效应 (MOKE) |
|
斜率补偿 |
双轴扫描平面校正 |
|
Z 轴反馈 |
AFM，使用内置锁相环 (PLL) 的相位反馈回路，用于幅度设定点 (AM) 或频率调制 (FM) |
|
均方根 Z 噪声（带宽 = 200 Hz） |
室温下 < 0.4 nm，低温下 < 2.5 nm |
|
分辨率 |
|
|
Z 轴位分辨率 @ 4 K |
2.4 µm 扫描范围内 25 pm |
|
共聚焦单元 |
|
|
配置 |
紧凑型模块化设计，双光学系统通道（一个激发通道和一个检测通道） |
|
主要优势 |
用于组合光束的电动转向镜 |
|
长期稳定性 |
在 ΔT=2K 的范围内，24 小时内漂移小于 100 nm |
|
兼容 |
LT 物镜 LT-APO/Raman532 |
|
检测单元 |
大视场样品成像~55 µm |
|
照明 |
|
|
激发波长范围 |
默认 515 nm（其他波长可按需定制） |
|
检测 |
|
|
检测模式 |
例如，光学检测磁共振 (ODMR)、荧光 |
|
ODMR 基准温度下对比度 |
> 8 % |
|
样品定位 |
|
|
总行程范围 |
探针和样品具有独立的自由度，尺寸为 2 mm x 3 mm x 2.5 mm（闭环） |
|
步长 |
0.05 至 3 µm @ 300 K，10 至 500 nm @ 4 K |
|
精细扫描范围 |
30 x 30 x 4.3 µm³ @ 300 K，18 x 18 x 2 µm³ @ 4 K（开环） |
|
样品架 |
带集成加热器和校准温度传感器的钛板 |
|
适用工作条件 |
|
|
温度范围 |
淬灭模式下 < 1.8 至 300 K（原子力显微镜扫描，光学读出，微波关闭），连续波 ODMR 模式下 < 4 至 300 K |
|
磁场范围 |
9/1/1 或 1/1/1 特斯拉 |
|
工作压力 |
设计用于他交换气体 |
|
适用冷却系统 |
|
|
钛合金外壳直径 |
48 毫米 |
|
孔径要求 |
设计用于 2 英寸（50.8 毫米）低温恒温器/磁体孔径 |
|
兼容低温恒温器 |
attoDRY2200 |
