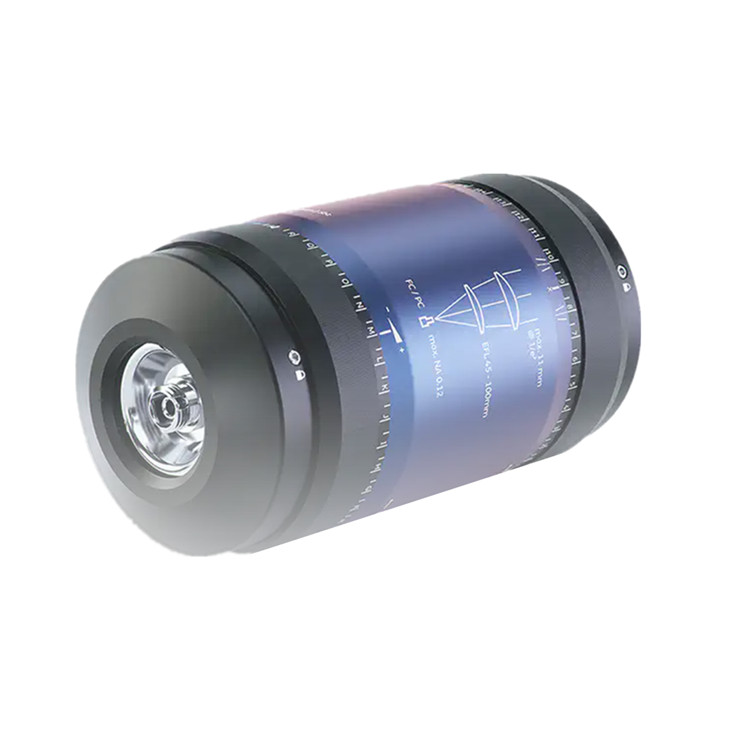

ASPHERICON光纤准直装置VCM25-10-C-1064
1024 阅读
- 品牌名称：ASPHERICON
- 规格型号：VCM25-10-C-1064
- 产品资料：Asphericon光纤准直装置a VariColl.pdf
产品介绍
光纤准直装置 a|VariColl 为所有后续光束整形光学元件提供输入条件。可调的等效焦距 (EFL) 可补偿光纤数值孔径 (NA) 的变化。得益于光学元件以及先进的光学和机械设计，光束尺寸和发散角的调整可独立轻松完成。a|VariColl 以其紧凑的设计令人印象深刻，并可对输出光束直径和发散角进行精细调整。
性能特点
- 设计波长：1064 nm，可用波长范围：1000 – 1200 nm
- 有效焦距：47 – 101 mm
- 可在 055 至 0.12 范围内的光纤数值孔径 (NA) 下获得直径 10 mm 的准直光束
- 可产生直径达 11 mm 1/e² 的准直衍射-limited光束，且 RMS 波前误差 < 50 mλ
- 可调节光束直径，同时在设计波长下保持恒定发散角，也可准确调节发散角
- 非常适合用于 a|TopShape、a|AiryShape 和 a|SqAiryShape 的照明，因为发散角和光束直径的单独调节可实现理想的输入条件
- 激光诱导损伤阈值：12J/cm²，100Hz，6ns，532nm
技术参数
|
产地 |
德国 |
|
螺纹 |
M28x0.75 mm |
|
直径 |
65.8 mm |
|
长度 |
103 mm |
|
数值孔径 |
0.055-0.12 mm |
|
焦距 |
47-101 mm |
|
输出孔径 |
24 mm |
|
1/e²衍射limited输出光束直径 |
max.11 mm |
|
λ设计 |
1064 nm |
|
波长范围 |
1000-1200 nm |
|
光束直径 |
可调节 |
|
激光诱导损伤阈值 |
12J/cm²，100Hz，6ns，532nm |

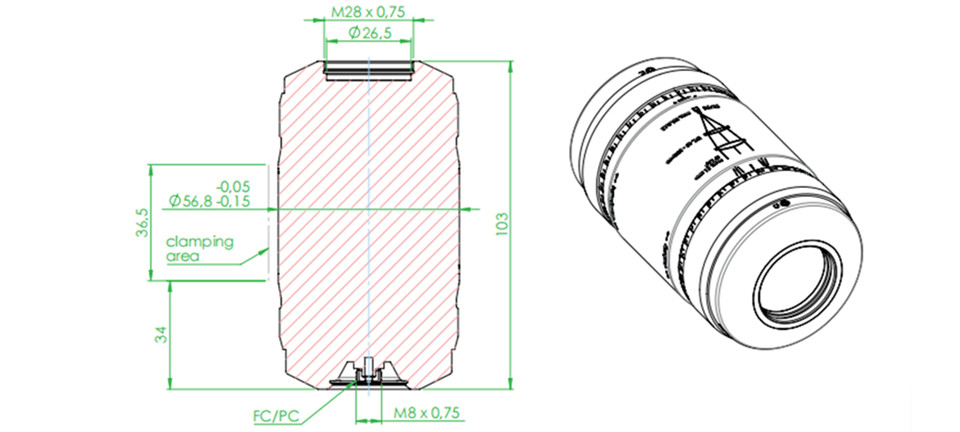

产品尺寸
产品应用
轻松使用 a|VariColl 准直和耦合光纤，同时分别调整发散度和光束直径。
