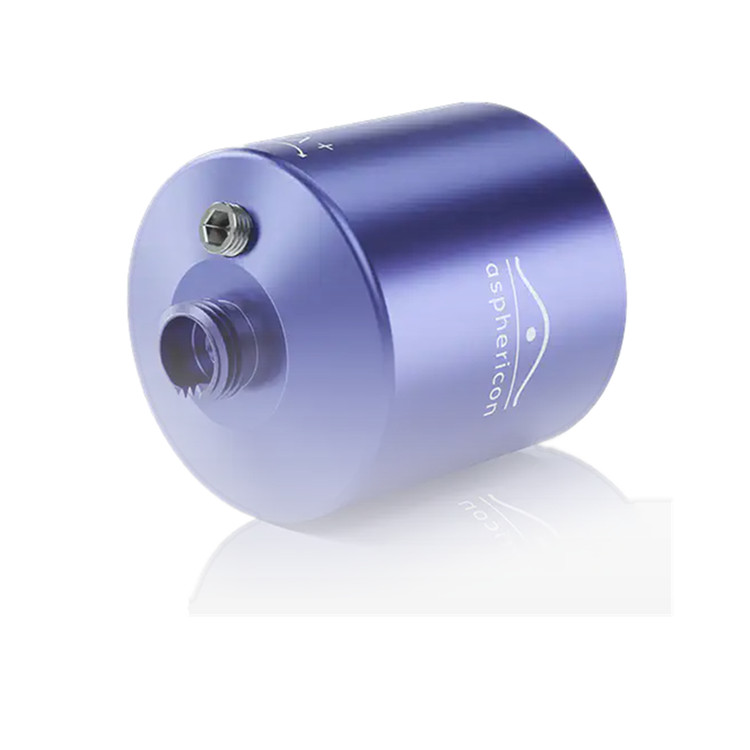

ASPHERICON可调光纤准直装置ACM25-20-L-B-632
1016 阅读
- 品牌名称：ASPHERICON
- 规格型号：ACM25-20-L-B-632
- 产品资料：Asphericon可调光纤准直装置a AspheriColl.pdf
产品介绍
a|AspheriColl 是一款可调光纤准直装置，可将 FC/PC 光纤跳线连接到您的设备。将全球较为智能的现成光纤准直器（数值孔径 (NA) 高达 0.275）与 BeamTuning 或其他光束整形元件相结合，可获得任何所需的输出光束，同时保持衍射-limited波前。
a|AspheriColl 也适用于紫外波段。其设计波长为 355 nm，现在也可以准直波长范围为 350 - 405 nm 的输出光束。
性能特点
- 光纤准直器覆盖范围高达 275 的数值孔径 (NA)
- 焦距：f = 20mm，Øe 11.5mm
- 波长范围优化：355nm - 1600nm
- 使用 SW2 内六角扳手调节装置，轻松实现波长自适应
- 对准的横向位置
- 与 FC/PC 光纤配合使用时，可实现完全衍射-limited性能 (Strehl > 0.95)
- 由于配有匹配的适配器，也可用于 APC 光纤
- 与其他光纤耦合器相比，无截断效应
- 由于输出光束直径更大，无需额外扩展（系统长度更短）
- 激光诱导损伤阈值（涂层）：12J/cm²，100Hz，6ns，532nm
选型指南
|
产品代码 |
螺纹 [mm] |
直径 [mm] |
长度 [mm] |
通光数值孔径 [mm] |
焦距 (EFL [mm]) |
输出孔径 [mm] |
设计波长 [nm] |
波长范围 [nm] |
|
ACM25-20-L-Y-355 |
M28x0.75 |
30 |
35.2 |
max.0.275 |
20 |
22.5 |
355 |
350-405 |
|
ACM25-20-L-A-532 |
M28x0.75 |
30 |
35.2 |
0.12-0.275 |
20 |
22.5 |
532 |
500-620 |
|
ACM25-20-L-B-632 |
M28x0.75 |
30 |
35.2 |
0.12-0.275 |
20 |
22.5 |
632 |
600-760 |
|
ACM25-20-L-B-780 |
M28x0.75 |
30 |
35.2 |
0.12-0.275 |
20 |
22.5 |
780 |
700-1050 |
|
ACM25-20-L-C-1064 |
M28x0.75 |
30 |
35.2 |
0.12-0.275 |
20 |
22.5 |
1064 |
1000-1500 |
技术参数
|
产地 |
德国 |
|
螺纹 |
M28x0.75 mm |
|
直径 |
30 mm |
|
长度 |
35.2 mm |
|
数值孔径 |
0.12 - 0.275 mm |
|
有效焦距 |
20 mm |
|
有效焦距Øe |
11.5 mm |
|
输出孔径 |
22.5 mm |
|
波长设计 |
632 nm |
|
波长范围 |
600 - 760 nm |
|
激光诱导损伤阈值 |
12J/cm²、100Hz、6ns、532nm |

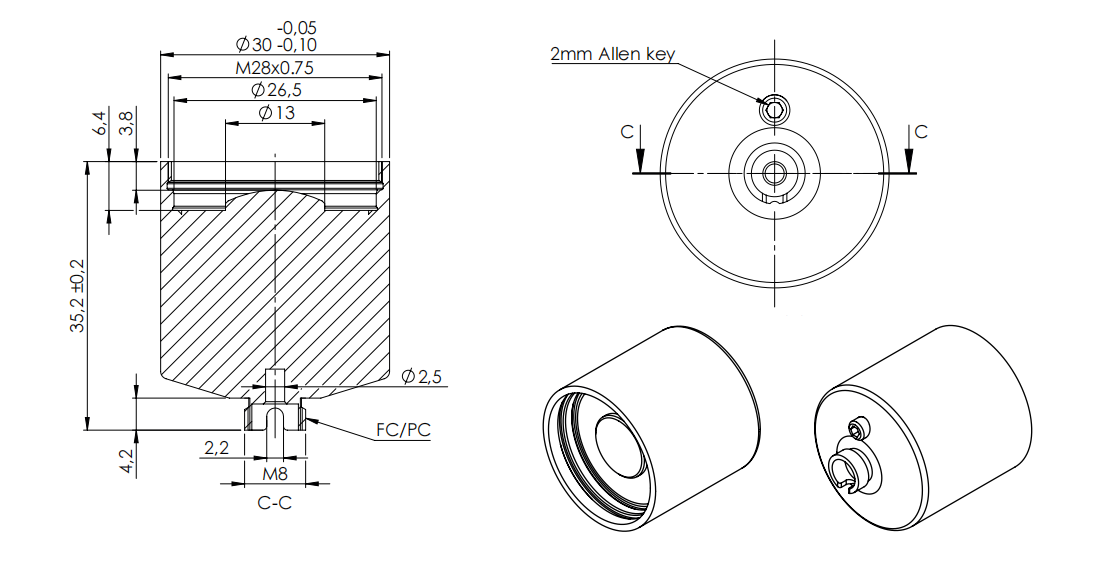

产品尺寸
