产品介绍：

美国魔神(Motion Analysis)室内/室外三维动作捕捉及分析系统，市场占有率高，产品广泛应用在运动分析，步态分析，康复医疗，动画制作,机器人，人机工程，人机工效学，军事，工业测量与控制等广泛领域。

美国魔神公司(Motion Analysis)致力于为用户提供优秀的三维动作捕捉及分析系统，可以进行室内，室外（日光直射条件下）精确的运动捕捉，六自由度测量，微动测量，三维平台运动测量。系统精度高达0.1mm，且无线，不放光、不发热、无辐射、耐压、耐磨，中文操作界面。

美国魔神公司的数字动作捕捉及分析系统，是一款可以实现室外日光直射条件下使用的动作捕捉系统.是一款可以实现5000个标志点捕捉的数字动作捕捉系统。

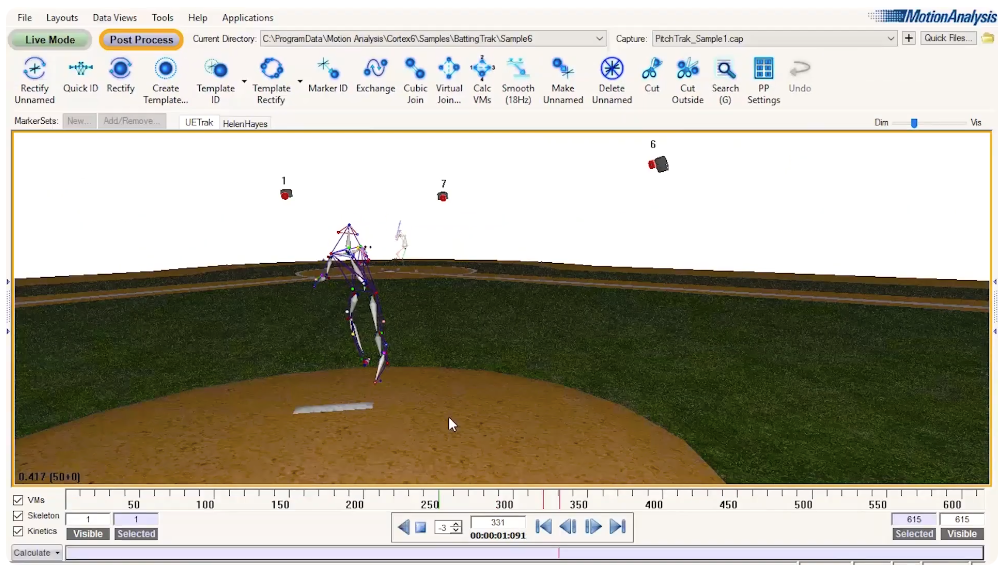

动作捕捉及分析系统由数字捕捉镜头，EagleHub和Cortex软件组成，可极其精确得捕捉复杂动作。实时 功能使用户可以在同一时间观察到目标某个细微动作。镜头可以与魔神公司的其他镜头自由组合，从而优化工作室的效能。

Motion Analysis 为行业用户提供首选的动作捕捉系统。其实时功能使用户在同一时间观察到目标的某个细微动作。强大的功能、简单的安装、方便的操作和精准的测量使得 Motion Analysis 公司数字捕捉镜头成为动作捕捉的标准配置。系统精度高达0.1mm，并且无线、不放光、不发热、无辐射、耐压、耐磨、中/英文操作界面。成熟的Motion Analysis数字影像捕捉分析系统已经为全球近千用户提供了较为完善的解决方案，涉及运动分析、动画制作和工业测量与控制等广泛领域。

美国魔神室内/室外三维动作捕捉及分析系统包括以下系列：

Raptor-H 室内/室外型系统

Raptor-E 室内/室外型系统

Raptor-2.36 室内/室外型系统

OWL 高性能型系统

Raptor-4 室内/室外/高性能型系统

Raptor-12 室内/室外/高性能型系统

Hawk-i 便携型系统

Osprey 超小型系统

以下是对Raptor-4型号的介绍：

Raptor-4 数字动作捕捉镜头：

精度0.058mm,采用了美国Micron公司的MI-MV40传感器，在2352×1728象素的模式下工作，频率可以达到每秒200帧。较小分辨率的情况下，采集频率可升至10,000帧/秒。对于需要过滤额外光线的工作环境，Raptor-4是一个理想的选择。

Raptor-4数字动作捕捉镜头利用先进的数码工具为当今的动作捕捉技术提供了可靠性和精确性的保障。运用数字科技，不再会有远程信号降级，而且噪音较少，也无需重新取样。

随着当今数据采集的增多与增大，对信号稳定性的要求也越来约严格。镜头信号可直接通过以太网到达跟踪计算机。信号处理内置于摄像头。这以新型的从摄像头到计算机的动作捕捉传输系统，意味着较少的硬件和较少的设备故障。FPGA嵌入Hawk可以通过Internet升级，你甚至不用取下摄像头。 Motion Analysis公司是第一家生产动作捕捉镜头的公司，2001年，(美国计算机协会)绘图专业组引入Eagel数字系统。我们的数千产品正服务于这个领域。

Raptor-4数字镜头比标准视频镜头有更大的感应区域。系统选用高质量的 35mm镜头来涵盖较大的采集区域，以保证系统精确性。

特性：

所有工作模式下，采集频率：1-200帧/秒

部分工作模式下，采集频率最高可达10,000帧/秒

便携式镜头箱：可携带4个镜头

嵌入式镜头为简易的装卸提供更多视觉选择

可独立的对光圈，焦距及ringlight进行调节

Available with visible red, near red, or infrared ringlights

镜头上有单独的LED，显示镜头状态及编号

237 LED使发光更明亮、更均匀

附带散热片的光圈闸门式调节

4个可移动的点使摄像头能变化布置

软件调节灯光输出，调节电子快门

标定: 实时技术的关键

Motion Analysis系统采用动态线性技术，也是当前为数不多能提供精准标定的技术之一。首先，采用小型的4点标定装置来定义XYZ轴；然后，使用500mm棍(用于较大体积的动作捕捉)或者150mm棍(较小体积的动作捕捉)来建立镜头的线性参数。如果镜头移动，重新标定仅仅需要很少的几分钟，不像其他采用栅格技术的动作捕捉系统那样需要消耗很多时间，令人厌烦。

 应用领域：

1.步态分析

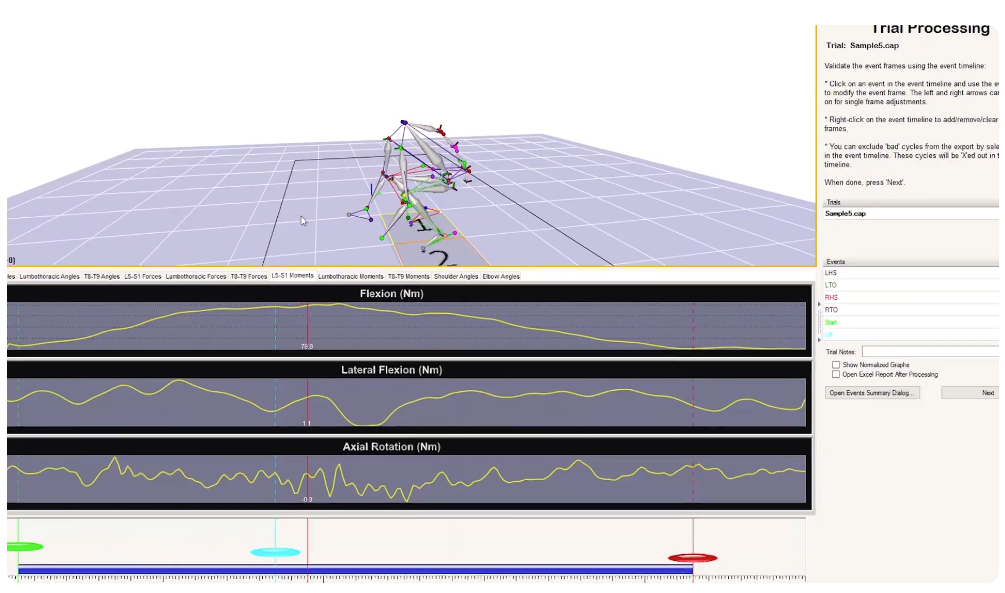

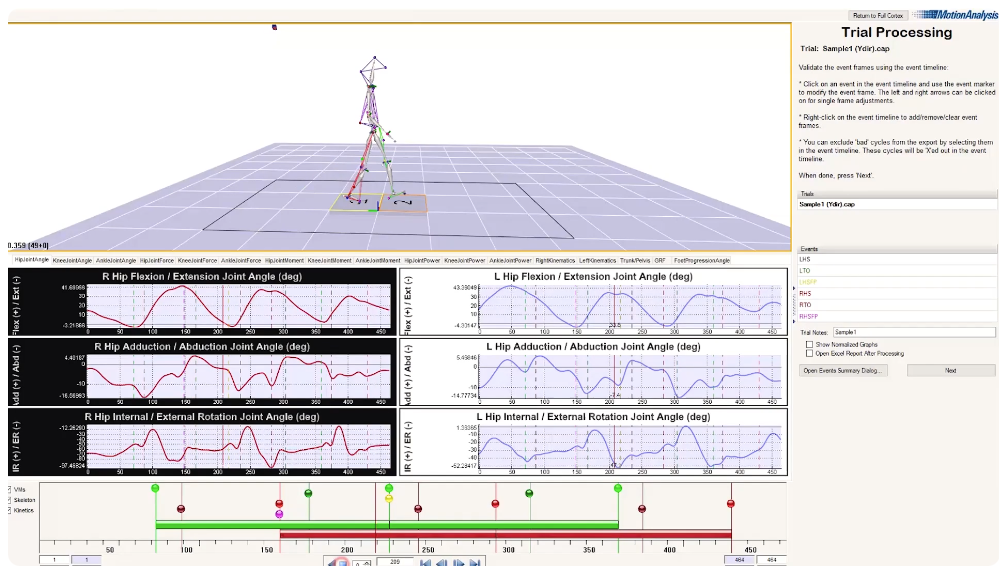

Motion Analysis数字影像捕捉分析系统在步态分析上的应用体现了技术发展的高水平。病人走动时，系统可以实时地进行数据采集、分析并以三维动画的形式进行展示。同时，Motion Analysis系统还可与测力台、表面肌电等输出模拟信号的设备同步。结合OrthoTrak、SIMM等软件，可同时对受试者的步态、肌肉长度、表面肌电、受力等数据进行分析。

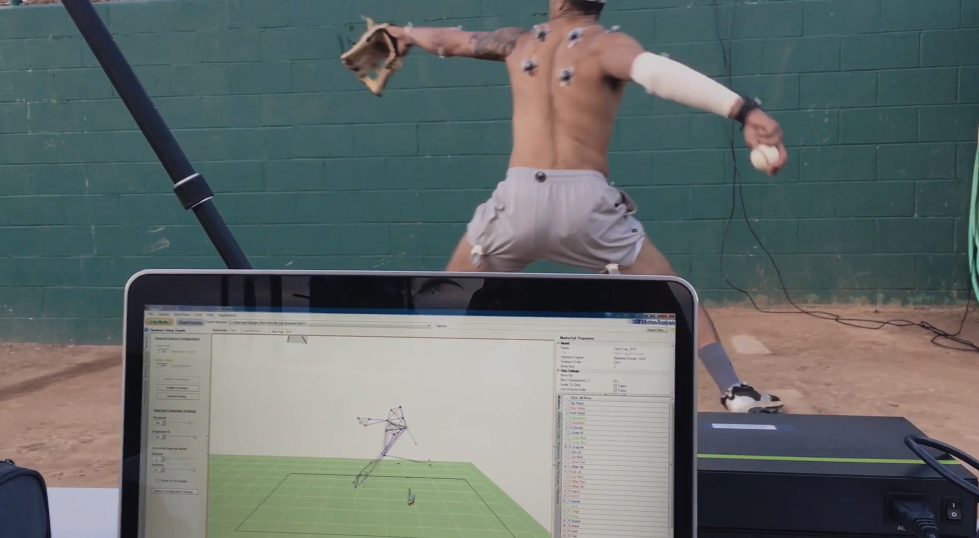

2.运动分析和运动医学

Motion Analysis能够给用户在许多方面（如提高运动成绩、预防损伤、状态恢复、运动装备/康复治疗装备等）提供准确的分析和评估。基于Motion Analysis提供的准确数据，教练、队员、队医、康复师能更加有效地制定训练计划、治疗方法和康复原则。

3.理疗康复

  Motion Analysis系统可提供一个没有约束和限制的动作采集环境。无论在脊柱紊乱还是功能评定方面，Motion Analysis系统都可为用户提供迅速、简洁的解决方案。

4.人机工效学

5.电影艺术

电影制作者是使用Motion Analysis系统的先驱，大量特技采用Motion Analysis系统进行采集制作。全球80％的动画、游戏制作工作室都选用Motion Analysis系统。美国影城——好莱坞，已经建立了一个基于Motion Analysis系统并且有16镜头的工作室。部分影片：《猩球崛起》、《阿凡达》 、《魔戒》 、《黑客帝国》 、《我，机器人》、《最终幻想》。

6.电视

Motion Analysis系统用于电视制作不但可以大量节约资金和时间，而且还能增加电视片段的真实感和艺术性。现在，该系统广泛应用于单人动作、多人动作以及面部表情的采集制作。

7.游戏

超过150款世界上流行的游戏应用Motion Analysis系统采集制作，其中包括史克威尔(Square)、科纳米(Konami)、南宫梦(Namco)等著名游戏厂商。

还广泛应用与以下行业：

工业测量与控制；工业研究；机器人控制；生产线控制；军事；虚拟工业设计；假肢与矫形；神经系统；产品设计与开发；医疗机器人技术；虚拟现实；人工智能、模式识别；震动分析
