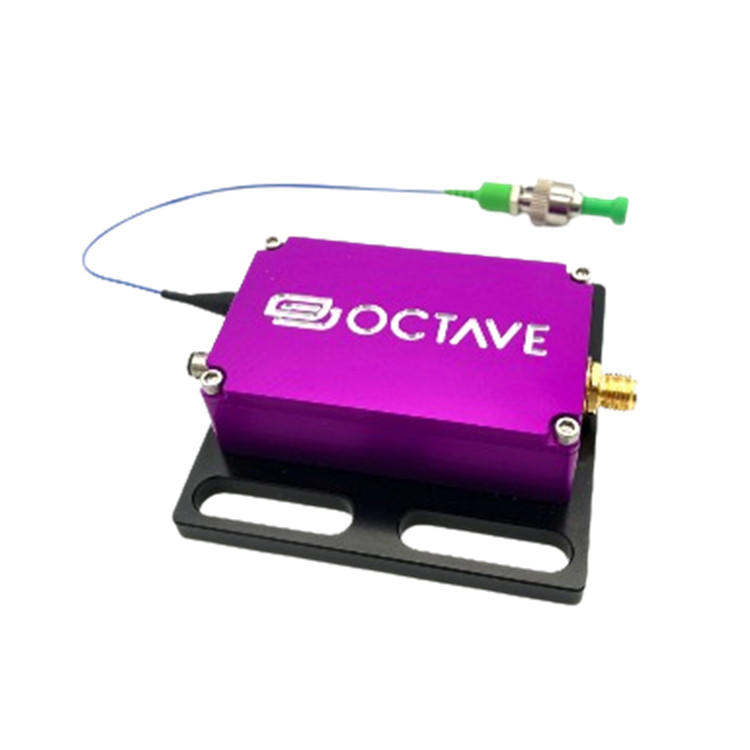

Octave Photonics 的梳状频率偏移稳定模块 (COSMO) 采用纳米光子波导技术，为激光频率梳的 f-2f 自参考提供了一种紧凑便捷的解决方案。此外，COSMO 能够以非常低的脉冲能量检测载波包络偏移频率 (fCEO)，从而降低功耗并提高重复频率。
- 输入波长：~1560 nm
- 脉冲能量：<200 pJ
- 重复频率：50 MHz 至 2 GHz
- 输入：PM1550 光纤，FC/APC 连接器
- 输出：SMA 连接器
- 尺寸：57x35x17 mm
- CEO 信噪比：>35 dB
产品编号：COSMO-F-P-L/T
F：fceo 频率范围
100M：<100 MHz
1G：<1 GHz
这是内部光电探测器的 3 dB 带宽。我们通常建议将
激光器重复频率除以 2，然后选择接近的可用值。
P：半峰全宽脉冲持续时间
150：<180 fs（标准配置）
200：180-250 fs
如果您知道激光器的压缩脉冲持续时间，相应地选择此值可以
帮助更大限度地降低测量高信噪比 fceo 拍频信号的阈值功率。
L/T：输入光纤长度和公差
X：未建议或非关键。默认值为 35±5 cm。
L：PM1550 光纤长度（厘米）
T：长度公差（厘米）（通常为 +/-5 cm）
优化脉冲压缩是 COSMO 正常工作的关键。如果您知道压缩激光脉冲需要多少PM1550光纤，请在此处注明。
|
产地 |
美国 |
|
输入脉冲波长 |
~1560 nm |
|
CEO 检测所需脉冲能量 |
典型值 min.150 pJ...Max. 200 pJ |
|
输入脉冲能量 |
Max. 1 nJ |
|
建议输入脉冲持续时间 |
<250 fs |
|
输入光纤 |
PM1550 |
|
输入光连接器 |
FC/APC |
|
输出电连接器 |
SMA |
|
尺寸（不含连接器） |
57x35x17 mm |
|
典型功耗 |
0.4 瓦 (80 mA @ 5 V) |
|
重量（不含底板） |
70 克 |
|
工作温度 |
5 至 40 摄氏度 |
|
CEO 峰值信噪比 |
>35 dB (300 kHz RBW) |
COSMO 通过 FC/APC 光纤连接器与激光器连接，并提供可连接至标准稳压电子设备的电信号输出。脉冲须在进入 COSMO 外壳时进行压缩，因此客户应使用合适长度的光纤和/或色散补偿光纤。此外，通过控制输入脉冲能量，可以优化 fCEO 信号的信噪比。
