产品介绍
EMK 系列 OEM 模块为激光器制造商提供了一种简便且经济有效率的方式，无需投入大量开发工作即可将 PEO 系列传感器集成到他们自己的激光系统中。

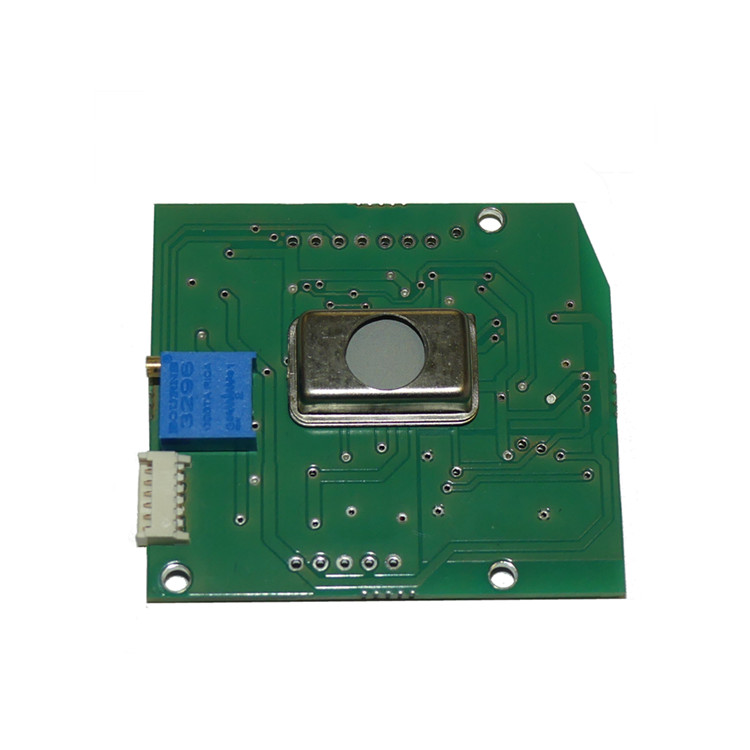

基本型 EMK100 为每个激光脉冲提供相应的模拟电压，可通过激光控制单元轻松读取。电源、测量和触发信号的附加连接触点使该模块能够插入其自身的电路板，从而减少所需的布线量。
EMK200 可实现更高的重复频率。电源也得到了简化，输出信号通过 SMA 插座提供，以减少干扰。电源和触发信号可通过 9 针 D-Sub 连接器或简单的线对板连接器连接。触发信号通过光耦合器耦合输入，测量范围通过光耦合器切换。
性能特点
- 使用 EMK200，测量值通过 USB 传输至激光控制器，无需模拟信号进行任何转换。电源也通过 USB 供电。通信协议设计得非常简单，便于集成到您自己的软件中。我们可提供 LabVIEW 示例。固件支持两种模式。“流”模式下，每个记录的能量值都会通过接口传输。“统计”模式下，仅记录可调脉冲数内的所有相关统计值，并仅传输这些统计值。
- 所有版本均提供两种测量范围。模拟版本通过 5V 信号切换，USB 版本通过软件切换。
- 所有版本均可选配外壳。所需的安装孔位可另行商议。
- 底板还设有 PEO 系列传感器的插槽。使用带有集成前置放大器的传感器时，也可以将传感器和评估模块分开安装。为此，底板上设有用于连接传感器的插头连接器。
- MCM 模块将 EMK 100 连接到 USB 端口（mini-USB 接口）。该模块通过 USB 端口为自身和 EMK 100 供电，并控制前置放大器。PC 和 MCM 之间使用简单的 ASCII 协议进行通信。脉冲重复频率超过1 kHz。
技术参数
|
产地 |
德国 |
|
PCB尺寸 |
45毫米 x 50毫米 |
|
外壳尺寸 |
55毫米 x 52毫米 x 16毫米 |
|
量程 |
15μJ-1mJ |
|
|
150μJ-5mJ |
|
重复频率 |
max.5kHz |
|
触发方式 |
内置 |
|
电源 |
±12V...15V |
|
输入/输出 |
6极,Molex |
|
螺距 |
1.27 |
|
供电 |
USB |
|
通信 |
ASCII 协议 |
