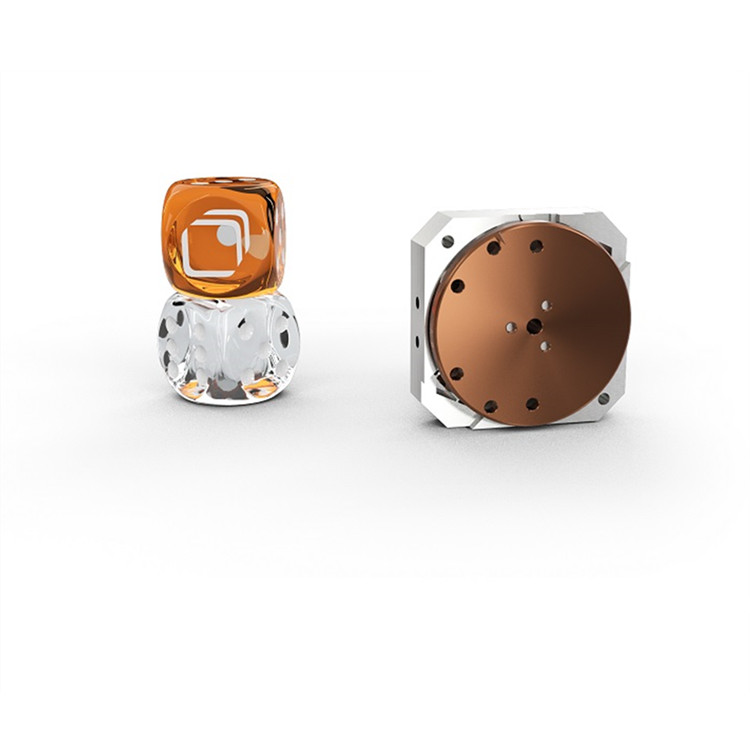

ATTOCUBE旋转器ANRv220/RES/UHV
290 阅读
- 品牌名称：ATTOCUBE
- 规格型号：ANRv220/RES/UHV
- 产品资料：Attocube旋转器ANRv220，RES，UHV.pdf
产品介绍
ANRv220旋转台专为需要超低摆动的应用而设计。其配备专用底板支持垂直安装，可实现水平旋转轴的样品旋转。该定位器适用于高真空（UHV）环境，压力可达5×10-11mbar（/UHV），所有定位器均可进行max.150°C的烘烤处理。该低温纳米定位器采用铍铜与钛合金组合材料，兼具非磁性特性与可靠的低温性能。
性能特点
- ANRv220支持360°旋转，满足多角度的样品操控需求。
- 在步进模式下，典型步长可达1m°（300K）和0.5m°（4K），确保在常温和低温环境下均能实现高精度定位。微调模式下，微调范围在300K时为0-70m°，在4K时为0-14m°，进一步提升了定位的灵活性。
- 该旋转台设计有超低摆动特性，摆动范围仅为±100μrad，确保在高速旋转或微调过程中样品位置的稳定性，满足对振动敏感的实验需求。
- ANRv220可承受低至5×10-11mbar的高真空环境，满足要求非常高的实验需求。
- 工作温度范围覆盖4mK至300K，支持从接近abs.零度的低温到室温的广泛温度范围，确保在低温物理、量子计算等领域的稳定运行。
- 所有定位器均可进行150°C的烘烤处理，便于真空系统除气或消毒，延长设备使用寿命并降低污染风险。
- 台体采用铍铜合金与钛合金组合材料，兼具非磁性特性与可靠的低温性能。钛合金的无磁性特性避免了对磁场敏感实验的干扰，同时其热膨胀系数与压电元件匹配，减少低温下因热应力导致的定位误差。
- 导向杆采用陶瓷材料，减少摩擦和磨损；线缆采用绝缘双绞线设计，确保信号传输的稳定性和可靠性。
- ANRv220支持与多种控制器和传感器兼容，如开环控制器ANC300、ANM150、ANM300等，便于用户根据实验需求进行灵活配置。
- 配备专用底板，支持垂直安装方式，实现水平旋转轴的样品旋转，满足不同实验场景的需求。
技术参数
|
产地 |
德国 |
|
尺寸与规格 |
|
|
占地面积；高度 |
27毫米×12毫米；27毫米 |
|
重量 |
38克 |
|
高度 |
28.5毫米 |
|
线缆 |
30厘米带连接器线缆 |
|
材质 |
|
|
定位器主体 |
铍铜合金与钛合金 |
|
致动器 |
PZT陶瓷 |
|
连接线 |
绝缘双绞线，铜质 |
|
粗定位模式 |
|
|
行程范围（步进模式） |
360°无止境 |
|
驱动速度 @ 300 K |
max.~ 30°/s |
|
输入电压范围 |
0 - 60 V |
|
精细定位模式 |
|
|
精细角度定位范围 @ 300 K |
70 m° |
|
精细定位分辨率 |
µ° |
|
输入直流电压范围 @ 300 K |
0 - 100 V |
|
位置编码器 |
|
|
读出机构 |
电阻式传感器 |
|
编码行程范围 |
315° |
|
传感器分辨率 |
~ 6 m° |
|
传感器功耗（测量时） |
0.01 - 1 mW |
|
重复定位精度 |
50 m°（单向） |
|
负载（环境条件下） |
|
|
负载 |
max.100 g |
|
轴向动态扭矩 |
max.1 N·cm |
|
通用规格 |
|
|
环境 |
/ UHV |

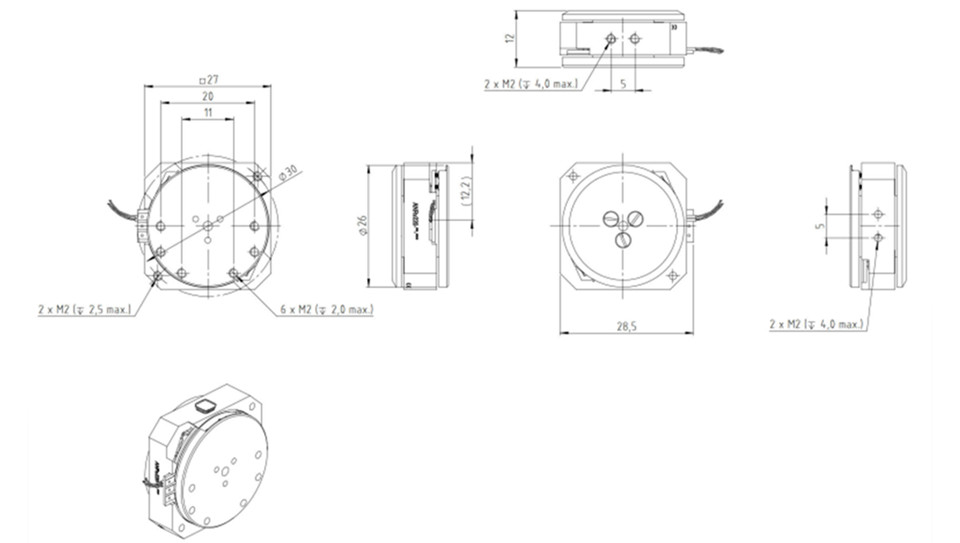

产品尺寸
