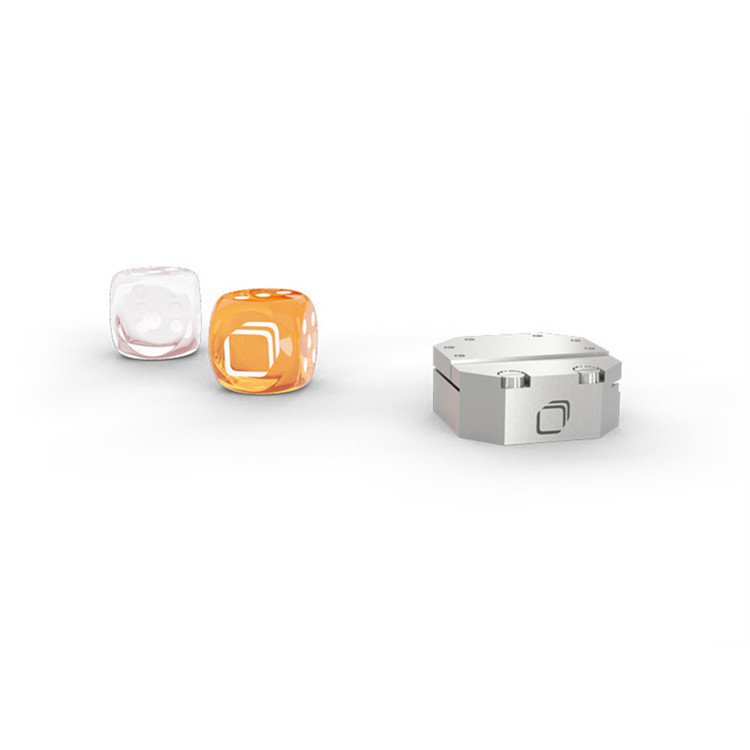

ATTOCUBE开环Z扫描器ANSz100lr/LT/UHV
270 阅读
- 品牌名称：ATTOCUBE
- 规格型号：ANSz100lr/LT/UHV
- 产品资料：Attocube开环Z扫描器ANSz100lr，LT，UHV.pdf
产品介绍
ANSz100lr扫描仪可在低温环境下实现长行程高精度Z轴扫描。该型号可与所有ANP101定位器堆叠使用，并能与ANSxy100扫描仪组合形成三轴扫描单元。该定位器设计工作温度范围为1K至423K，可承受低至5×10-11mbar（/LT/UHV）的真空环境，所有定位器均支持max.150°C的烘烤处理。钛是低温纳米定位器的理想材料，因其质轻、无磁性，且热膨胀系数与压电元件及其他驱动元件匹配，可确保可靠的低温性能。
性能特点
- 在低温环境（1K-423K）下，ANSz100lr可实现长行程Z轴扫描，同时保持纳米级定位精度，满足低温物理、量子计算等领域对大范围、高精度操控的需求。
- 钛合金材料与压电元件的热膨胀系数匹配设计，有效减少低温下因材料收缩/膨胀导致的定位误差，确保从室温到低温的扫描稳定性。
- 支持与所有ANP101系列定位器垂直堆叠，用户可根据实验需求自由组合定位器数量，实现多自由度控制，适用于复杂样品操控或多维测量场景。
- 可与ANSxy100扫描仪集成，形成X-Y-Z三轴扫描系统，无需额外适配模块，简化系统搭建流程，提升多轴协同扫描效率。
- 工作温度覆盖1K至423K，支持从接近abs零度的低温实验（如超导材料研究）到高温环境（如材料热处理监测）的无缝切换。
- 可承受低至5×10-11mbar的真空环境（UHV/LT条件），满足表面科学、分子束外延（MBE）等对真空度要求高的实验需求。
- 所有定位器支持150°C烘烤处理，便于真空系统除气或消毒，延长设备使用寿命并降低污染风险。
- 钛合金避免了对磁场敏感实验的干扰，支持强磁场环境下的同步操控。
- 质轻设计减少对宿主系统的负载影响，同时保持结构刚性，确保高速扫描或动态负载下的稳定性。
- 钛合金与压电元件、驱动元件的热膨胀系数高度匹配，消除低温下因热应力导致的形变或性能衰减，保障长期可靠性。
- 在全温度范围内实现亚纳米级定位分辨率，满足原子级尺度操控需求。
- 优化压电驱动电路设计，减少电信号噪声对定位精度的影响，尤其适合需要长时间稳定扫描的实验。
- 与ANP101定位器、ANSxy100扫描仪采用统一接口标准，减少适配模块开发成本，加速系统集成。
技术参数
|
产地 |
德国 |
|
尺寸与规格 |
|
|
占地面积；高度 |
24 毫米 × 24 毫米；12 毫米 |
|
安装空间 |
max.24 毫米 × 24 毫米；12 毫米 |
|
重量 |
19 克 |
|
高度 |
12 毫米 |
|
电缆 |
30 厘米带连接器电缆 |
|
材料 |
|
|
定位器主体 |
钛合金 |
|
致动器 |
PZT陶瓷 |
|
连接线 |
绝缘双绞线，铜质 |
|
精细定位模式 |
|
|
精细线性定位范围 @ 300 K |
50 µm |
|
精细线性定位范围 @ 4 K |
30 µm |
|
精细定位分辨率 |
亚纳米级 |
|
典型致动器电容（精细模式 @ 300 K） |
5.55 µF |
|
典型精细驱动电容 @ 4 K |
1.75 µF |
|
输入直流电压范围 @ 300 K |
0 - 60 V |
|
输入直流电压范围 @ 4 K |
0 - 150 V |
|
* 扫描范围取决于环境 |
|
|
负载（常温条件下） |
|
|
负载 |
max.100 g |
|
通用规格 |
|
|
环境 |
/LT/UHV |

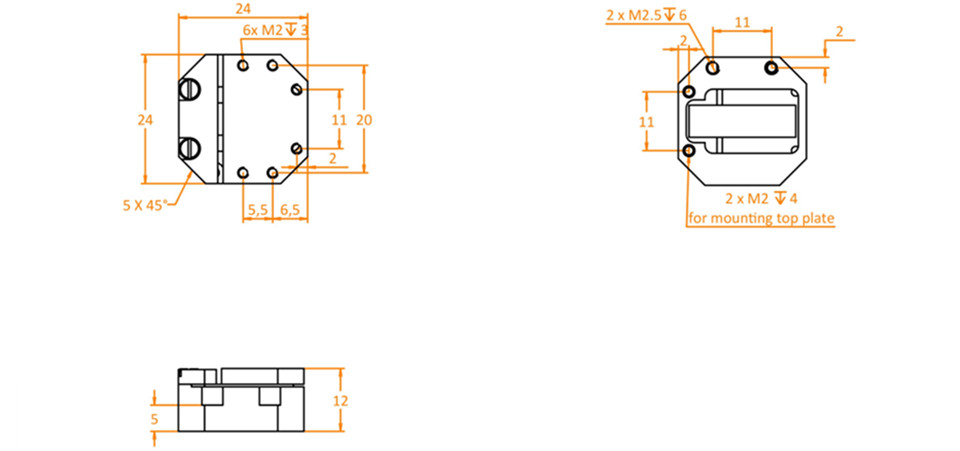

产品尺寸
