产品介绍

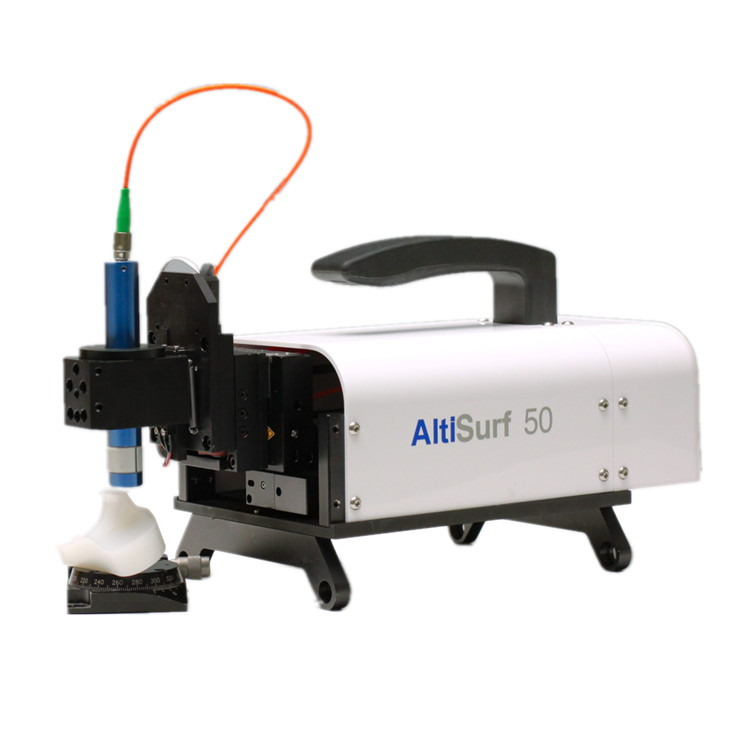

借助 AltiSurf 50，您可以随时随地进行非接触式样品测量，这得益于其集成的光学传感器。这款轮廓仪不仅可安装在实验室的大理石台面上，还可轻松运输至车间生产线附近或大型零件的测量现场。
我们的嵌入式设备已广泛应用于雕刻测量、纹理处理、抛光或微结构表面状态的测量，尤其是在制表业、标记和激光雕刻领域。
该设备在车间环境中具有测量灵活性，即使在生产线上高达 6 米的高度，也能轻松应对，其定心辊可在 200°C 的温度下进行固定。此外，它还兼容多种衬板，使用更加便捷。
性能特点
- 可测量各种表面（粗糙、透明、黑色、抛光……）
- 测量范围和技术选择丰富（共焦、干涉、接触式）
- 光学测量：对被测部件无损伤
- 测量区域50x50x50mm
- 非常紧凑轻便（10kg），便于携带
- 每个测量点分辨率相同，数据精度高
- 内置测量协议
- 易于使用的界面：协议自动化
技术参数
|
产地 |
法国 |
|
测量原理 |
非接触式、光学式，基于共焦技术 |
|
|
色差技术、干涉法及其他 |
|
测量体积（X x Y x Z） |
50mm x 50mm x 50mm |
|
平台移动速度 |
max. 50mm/s |
|
平台平面度（校正后） |
4 µm/100mm（小于 2µm/50mm） |
|
测量范围 |
100µm 至 25mm |
|
Z 轴分辨率 |
低至 2nm |
|
横向分辨率 |
0.7µm |
|
测量角度 |
max. 90° ± 45° |
|
台阶高度精度（1µm） |
0.005% |
|
可测量粗糙度（Ra / Sa） |
70nm / 50nm |
|
可测量厚度 |
1µm |
|
标准 |
ISO 4287、ISO 25178 |
|
软件采集 |
Phénix V2 |
|
分析 |
PhénixMap |
