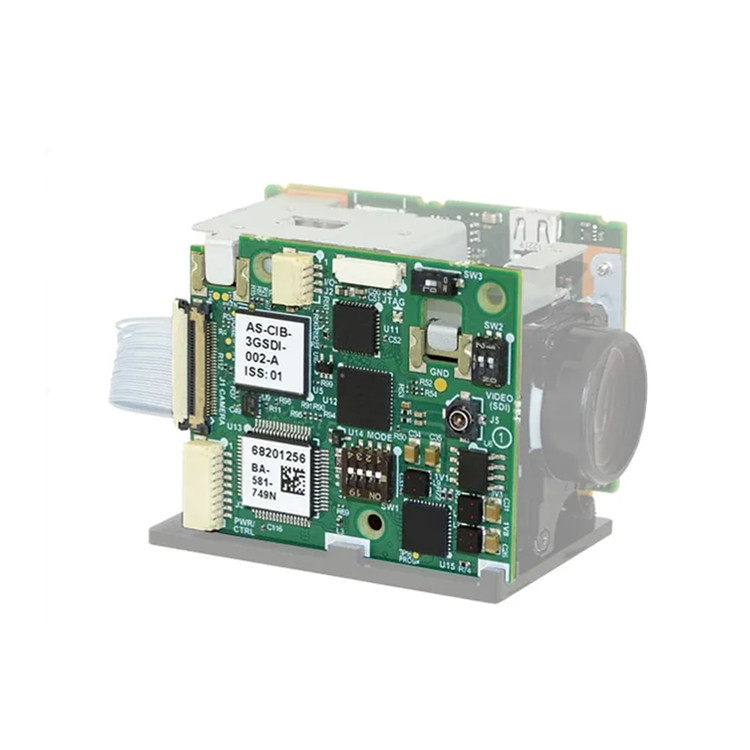

3G-SDI 摄像机接口板为腾龙自动对焦变焦摄像机、索尼 EV 系列摄像机（例如 FCB-EV9500L、-EV9520L）以及 Harrier 10 倍、36 倍、40 倍或 55 倍自动对焦变焦摄像机提供实时低延迟 3G-SDI 输出。此外，当摄像机工作在 720p50/59.94/60 模式下时，该接口板还可以同时提供标清 (SD) 模拟输出，并提供裁剪或缩放选项（适用于 16:9 显示器）。
该接口板提供了一种经济有效率的解决方案，可充分利用摄像机提供的高清数字视频。它直接连接到摄像机的数字输出端口，可提供高图像质量，并支持摄像机的所有 3G-SDI 和 HD-SDI 模式，传输速率可达 2.97 Gbps。
上电后，通过板上的拨码开关设置选择摄像机的视频模式。视频模式以及其他接口板特定模式也可通过串行通信进行控制。支持 RS-232、RS-485 和 TTL 接口。
摄像机接口板内置符合 SMPTE RP-219-2002 规范的测试图案。对于 OEM 客户，可通过定制固件将元数据插入视频流。Active Silicon 提供摄像机接口板的定制设计服务，如果产品未能完全满足您的所有要求，我们还可以进行调整。
- 适用于腾龙、索尼 EV 系列和 Harrier AF Zoom 摄像机的 3G-SDI 接口解决方案。
- 在 720p50/59.94/60 模式下，可同时输出模拟信号（PAL/NTSC）。
- 适用于长距离电缆传输的 HD-VLC 模式。
- 支持所有高清模式，可达 1080p60。
- VISCA 可编程 PWM 输出。
- 视频模式选择开关和内置测试图案。
- 用于摄像机控制的 TTL 串行 UART 通信端口（3.3V）。
- 可选择 RS-232/RS-485 进行摄像机通信。
- 提供用于将接口板安装到腾龙或索尼摄像机的套件。
- 接口板和摄像机可以预组装模块的形式购买。
|
产地 |
英国 |
|
状态指示灯（“LED1”） |
接口板配有多色 LED，用于指示摄像机状态。 |
|
PWM 输出 |
一个 3.3V PWM 输出通道 (J2) 已启用，并可通过接口板的 VISCA 命令进行控制。PWM 的频率和占空比均可控制。 |
|
KEL30 连接器 (J1) 型号 |
KEL USL00-30L |
|
输入/输出连接器 (J2) 型号 |
JST SM04B-SRSS-TB |
|
电源和控制连接器 (J3) 型号 |
JST SM09B-SRSS-TB |
|
JTAG 连接器 (J4) |
用于电路验证的测试连接器。 |
|
3G-SDI 输出连接器 (J5) 型号 |
Hirose 微型同轴连接器（插座），部件号 H.FL-R-SMT(01)。 |
|
视频和控制模式拨码开关 (SW1) |
四位拨码开关，用于选择各种视频输出和控制模式。 |
|

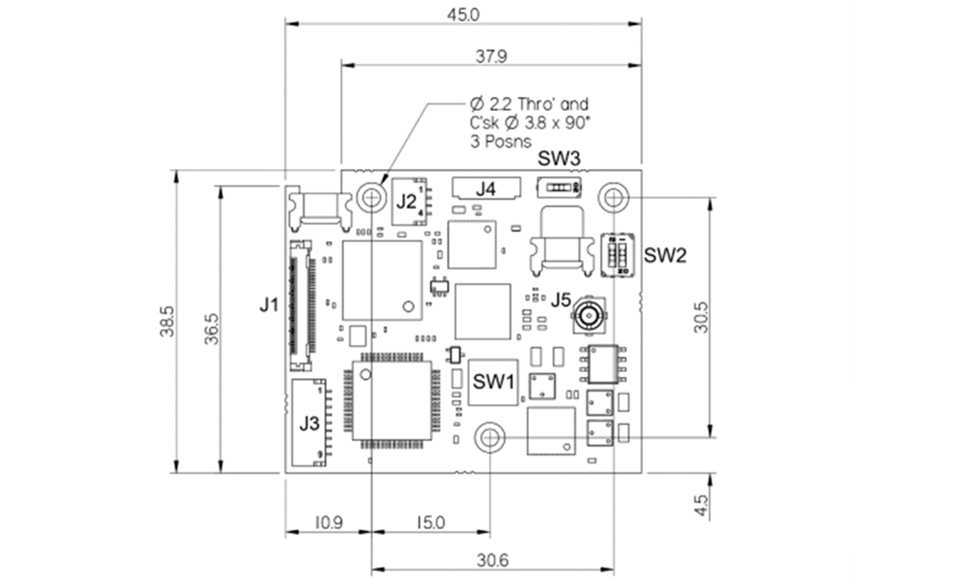

尺寸 |
45mm x 38.5mm |
|
重量 |
8g（仅接口板，不含线缆） |
|
电源 |
8.25V 至 15V |
|
功耗 |
0.65W – 1080p60 下的典型功耗（仅板），数值会因摄像机/操作模式而异。 |
|
注：此参数不包含相机电源。 |
|
|
存储温度 |
-20°C 至 +70°C |
|
工作温度 |
-5°C 至 +60°C（环境温度） |
|
相对湿度 |
10% 至 90%（无冷凝）（工作和存储） |
