Active Silicon帧抓取器AS-FBD-8XCXP12-3PE8
- 品牌名称：Active Silicon
- 规格型号：AS-FBD-8XCXP12-3PE8
- 产品资料：Active Silicon帧抓取器AS-FBD-8XCXP12-3PE8.pdf

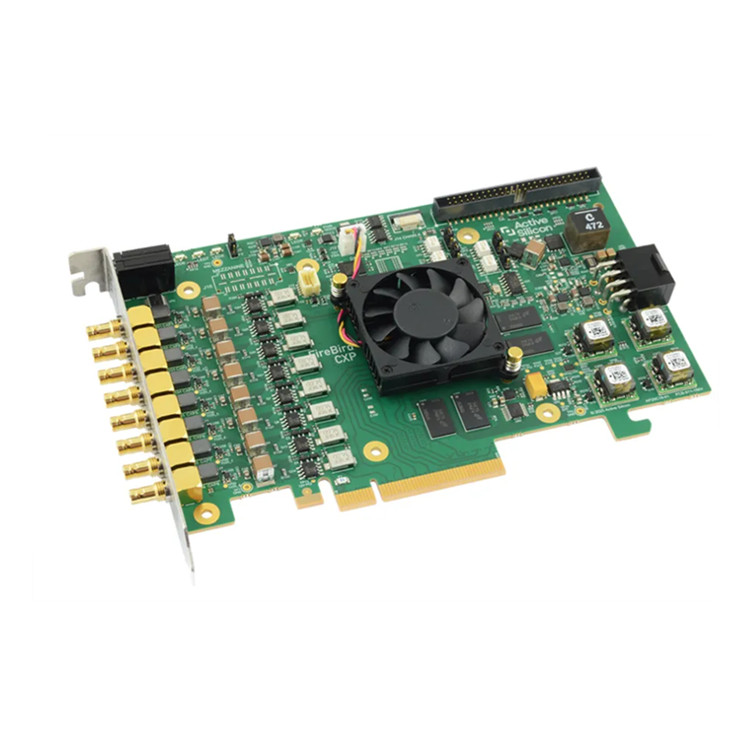

FireBird 8xCXP-12 3PE8 图像采集卡是 Active Silicon 公司先进的 FireBird 图像采集卡系列的新成员。
FireBird 采用 Active Silicon 专有的 DMA 引擎技术“ActiveDMA”，旨在实现更高性能。这项技术创新利用了基于 RISC 的处理器技术，确保高速、低延迟的图像数据传输，并且无需 CPU 干预。
FireBird 8xCXP-12 3PE8 支持连接两台 4 接口 CXP-6 相机或四台 2 接口 CXP-6 相机。
CoaXPress 是面向专业和工业应用的高速成像的传输标准，其中包括高速的 CXP-10 和 CXP-12 传输标准（CoaXPress v2.0 和 v2.1）。每个 CoaXPress 连接均支持高达 12.5 Gbps 的数据速率、高达 13W 的设备功率以及高达 42 Mbps 的设备控制速率——所有这些都通过单根同轴电缆实现。这些连接可以级联，以连接速度更快的设备，从而提供单根同轴电缆带宽的数倍。CoaXPress 支持超长电缆长度——使用 Belden 1694A 同轴电缆时，12.5 Gbps 速率下可达 35 米，3.125 Gbps 速率下可达 100 米；使用更粗的电缆，长度甚至可以更长。Active Silicon 是 CoaXPress 国际标准的主要制定者之一。该标准由日本工业影像协会 (JIIA) 维护。
FireBird 由 Active Silicon 的软件开发工具包 ActiveSDK 提供支持。ActiveSDK 可单独购买，支持快速系统开发和集成。它提供示例应用程序和优化的库，并通过通用 API 支持各种操作系统，包括 Windows 和 Linux（64 位环境）。提供适用于 Cognex VisionPro、HALCON、Common Vision Blox、StreamPix、LabVIEW、MATLAB 等第三方应用程序的驱动程序。
驱动程序提供完整的 GenICam 支持，包括用于数据流和寄存器访问的 GenTL Producer。除了控制硬件的函数外，库还包含用于图像处理和显示的通用函数。
该产品的未来开发计划将包括支持一台 8 连接 CXP-6 相机和两台 4 连接 CXP-12 相机以乒乓模式（一次读取一台相机的数据）运行。
- 专为多CXP-6摄像机系统设计。
- 高性能CXP 2.1，输入速率高达50Gbps。
- 高速PCI Express 3.0 (Gen3) 8通道接口。
- ActiveDMA引擎——零CPU占用率即可完成数据采集。
- CoaXPress通过单根线缆即可实现高速数据传输、供电和摄像机控制。
- 丰富的I/O接口，支持触发器和灯光控制。
- 支持PoCXP（CoaXPress供电）。
- 八个HD-BNC（Micro-BNC）接口。
- 标准半长PCIe外形尺寸。
- 完全支持Windows或Linux下的GenICam（包括GenTL Producer）。
- 由成熟的ActiveSDK提供支持。
|
产地 |
英国 |
|
CoaXPress 接口 |
八个 75 欧姆 HD-BNC 连接器（也称为 Micro-BNC）均可支持高达 12.5 Gbps 的 CXP 传输速度。通过 CoaXPress 供电 (PoCXP) 技术，所有 HD-BNC 连接均可为摄像机提供高达 68W 的功率。 |
|
FireBird 8xCXP-12 板卡支持 |
两台摄像机，4 个 CXP-6 连接 |
|
|
四台摄像机，2 个 CXP-6 连接 |
|
（未来开发计划包括支持一台 8 连接摄像机和两台 4xCXP-12 连接摄像机，采用乒乓模式——每次从一台摄像机读取数据） |
|
|
端盖上的 LED 指示灯根据 CoaXPress 规范显示链路状态。 |
|
|
缓冲内存 |
可配备 4 GB DDR4 内存，用于在 CoaXPress 接口和 PCI Express 总线之间进行缓冲。 |
|
PCI Express |
PCIe 3.0 (Gen3) x8 接口通常可提供从 FireBird 到 PC 的 6.8 GB/s 数据传输速度，具体速度取决于 PC 的性能。 |
|
I/O |
提供触发器、光学轴编码器、曝光控制和通用 I/O 接口 |
|
电源输入 |
提供一个 8 针 PCI Express Graphics (PEG) 连接器，用于连接 PC 电源的 6 针或 8 针 PEG 连接器。此功能仅适用于 PoCXP。 |
|
风扇控制器 |
风扇转速与 FPGA 芯片的温度联动，以实现散热和噪音水平。 |
|
PCI Express接口 |
PCI Express总线3.0（Gen3）8通道接口，有效载荷大小为512字节 |
|
CoaXPress |
FireBird 8xCXP-12 3PE8 符合 CoaXPress 规范 v2.1 版 |
|
尺寸 |
|
|
PCB |
168mm x 111mm |
|
整体尺寸 |
181mm x 111mm |
|
重量 |
约190g |
|
功耗（典型值） |
|
|
（使用4个CXP-6接口采集数据时测量） |
|
|
+3.3V |
80mA |
|
+12V |
1220mA |
|
+12V PEG接口 |
PoCXP可达68W |
|
存储温度 |
-15℃至+85℃ |
|
工作温度 |
0℃至+60℃ |
|
相对湿度 |
10%至90%（无冷凝）（工作和存储） |
