产品介绍

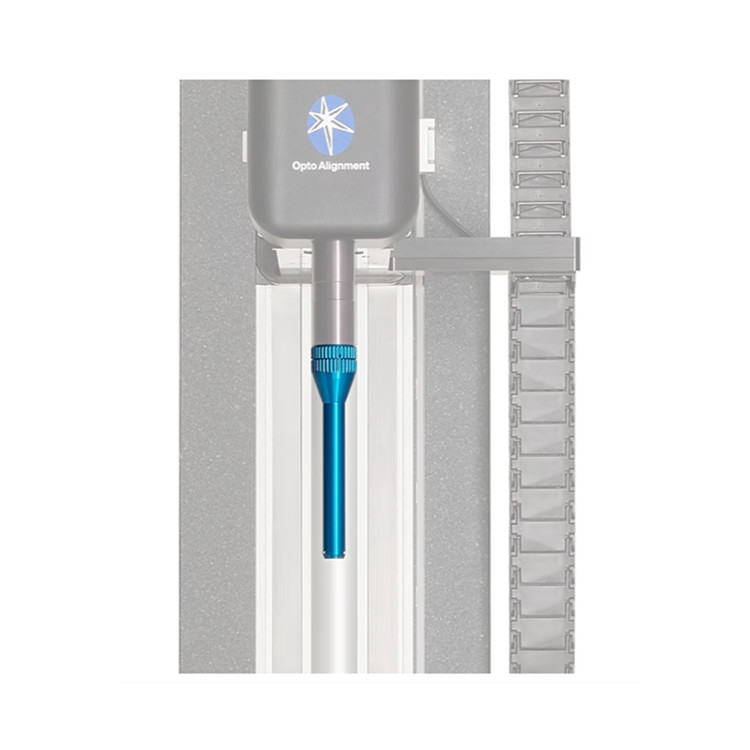

LAS-Vertex/ROC 附件使用定制的高数值孔径顶点测量物镜 (VMO) 和配套的 CalcuLens 顶点测量软件模块，在激光对准与装配工作站 (LAS) 上进行装配时，测量透镜中心厚度 (CT)、气隙、顶点高度以及相对于预定义参考面的曲率半径 (ROC)。装配过程中，VMO 可自动寻找反射激光束的锐利焦点，从而使操作人员能够将透镜顶点的 z 轴位置准确测量到 ±2.5 µm 以内。
性能特点
- 将新一代激光辅助系统 (LAS) 的对准能力扩展至准确的高度（z 轴）测量
- 在垂直平台的整个行程范围内，测量装配过程中镜头间的顶点高度
- 测量空气间隔双胶合透镜/三胶合透镜（堆叠高度 < 50mm）的透镜 CT 值和气隙
- 测量单个透镜的曲率半径 (ROC)
- 采用定制高数值孔径 (NA) 物镜的自动对焦算法
- 采用误差映射的高精度光学编码器，实现微米级精度
- 为激光辅助系统 (LAS) 的镜头制造和装配过程控制提供强大的补充功能
技术参数
|
产地 |
美国 |
|
测量位置 |
z 轴 |
|
测量尺寸 |
±2.5 µm |
|
堆叠高度 |
< 50mm |
|
平台 |
垂直 |
|
镜片 |
空气间隔双胶合透镜/三胶合透镜 |
|
精度 |
微米级 |
|
测量软件模块 |
CalcuLens |
|
编码器类型 |
光学 |
|
测量内容 |
透镜中心厚度 (CT)、气隙、顶点高度、曲率半径 (ROC) |
