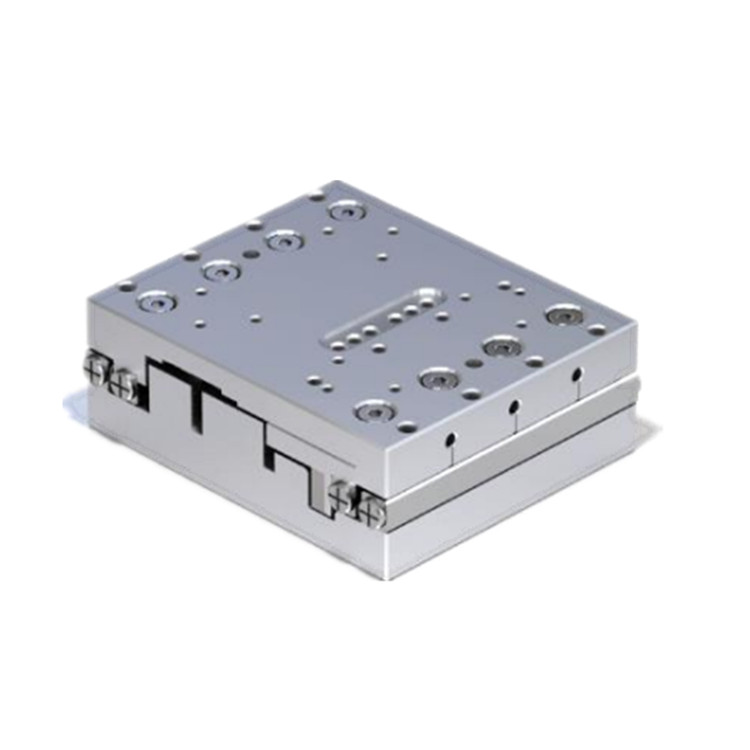

Xeryon线性压电平台XLS-5-40-312-SC-C1-L150
521 阅读
- 品牌名称：Xeryon
- 规格型号：XLS-5-40-312-SC-C1-L150
- 产品资料：XERYON线性压电平台XLS-5系列.pdf
产品介绍
XLS-5系列是由超声波压电电机驱动的线性平台。这些平台兼具高速定位和纳米级精度，并在小体积内产生高力输出。Xeryon的超声波压电电机确保了平台的长寿命、无噪音和无振动运行。此外，自锁式压电电机可在断电时保持平台的位置。较低的散热量造就了非常稳定的纳米定位系统。XLS-5广泛应用于各个行业和领域，例如零件对准或样品操控。XLS-5系列提供多种长度规格，并可轻松堆叠成XY或XYZ组件。
性能特点
- 驱动原理：Crossfixx超声波压电技术
- 轴承：交叉滚子轴承
- 使用寿命：> 1000 公里 / 典型值 2000 万次循环
- 控制原理：闭环位置控制
技术参数
|
产地 |
比利时 |
|
类型 |
光学式、增量式 |
|
工作台长度 |
40 毫米 |
|
编码器反馈分辨率 |
312 纳米 |
|
可选 |
短行程 (SC) 以增加行程 |
|
|
D-sub 连接器 (C1) |
|
电缆长度 |
150 厘米 |
|
温度范围 |
-30°C 至 +70°C |
|
湿度范围 |
20% 至 90% RH（无冷凝） |
|
散热量（仅电机） |
< 6 W |
|
安装面平整度 |
< 平台平整度规格 |
|
内部工作电压 |
60 V |
|
尺寸 |
|
|
长度 |
40 毫米 ± 0.1 毫米 |
|
宽度 |
47.6 毫米 ± 0.1 毫米 |
|
高度 |
16.8毫米 ± 0.1 毫米 |
|
驱动力 |
5 N（min） |
|
保持力 |
5 N（min） |
|
被动保持刚度 |
1 N/µm |
|
滑块/底座 |
铝 |
|
涂层 |
无（空白） |
|
轴承 |
440C不锈钢；全陶瓷（-NM） |
|
紧固件 |
A4级不锈钢 |
