产品介绍

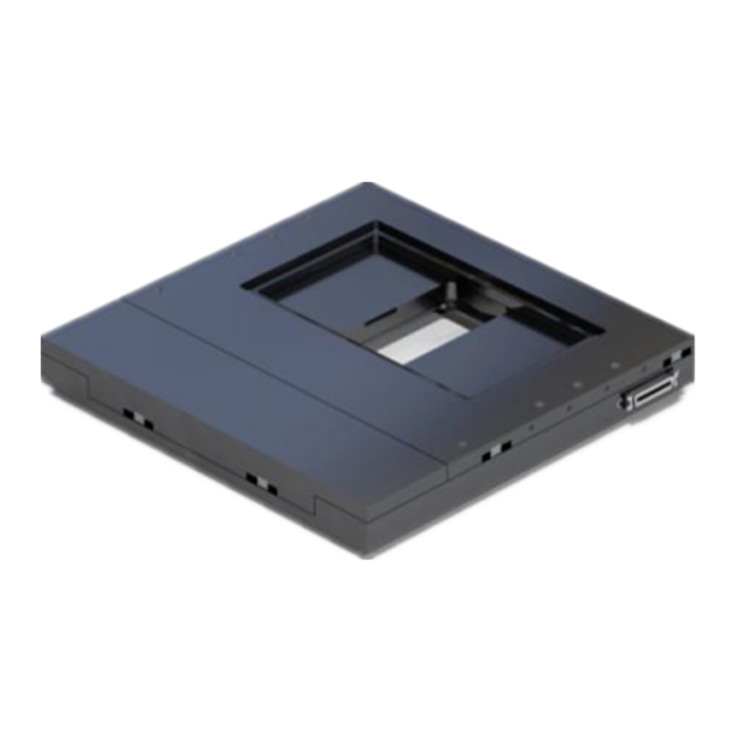

XWS是一款OEM级电动XY平台，采用超声波压电电机驱动。该平台兼具高速定位和亚微米级精度，可在130 x 100 mm的平面上实现高准确度的平面运动，从而能够对标准孔板和其他大型插件进行端到端的定位。Xeryon的超声波压电电机确保了平台的长寿命、静音运行和无振动特性。此外，自锁式压电电机可在断电后保持平台的位置。较低的散热量造就了高度稳定的纳米定位系统。XWS平台可用于（正置）显微镜和非显微镜应用。
性能特点
- 驱动原理：Crossfixx 超声波压电技术
- 轴承精度：线性循环滚子轴承
- 使用寿命：> 1000 公里 / 典型值 2000 万次循环
- 控制原理：闭环位置控制
- 平台插槽：M6 面包板插槽
Xeryon 平台插槽（用于添加额外轴）
其他插槽可按需定制
技术参数
|
产地 |
比利时 |
|
编码器 |
|
|
类型 |
光学增量式 |
|
光栅周期 |
20 µm |
|
分辨率 |
1000 nm |
|
索引 |
每行程 1 个 |
|
精度 |
± 10 µm |
|
平台 |
|
|
定位 |
|
|
分辨率 |
1 个计数 |
|
单向重复性 |
± 1 个计数 |
|
双向重复性 |
± 2 个计数 |
|
速度 |
|
|
速度 |
5 µm/s...250 mm/s |
|
稳定性（典型速度 10 mm/s） |
± 1 % |
|
滑块/底座 |
铝，黑色阳极氧化 |
|
长度 |
215 mm ± 0.1 |
|
宽度 |
215 mm ± 0.1 |
|
高度 |
24.9 mm ± 0.1 |
|
温度范围 |
|
|
|
-30°C 至 +70°C（运输） |
|
|
+10°C 至 +40°C（工作） |
|
湿度范围 |
相对湿度max. 75%（无冷凝） |
|
散热量（仅电机） |
< 5 W |
|
安装面平整度 |
< 平台平整度规格 |

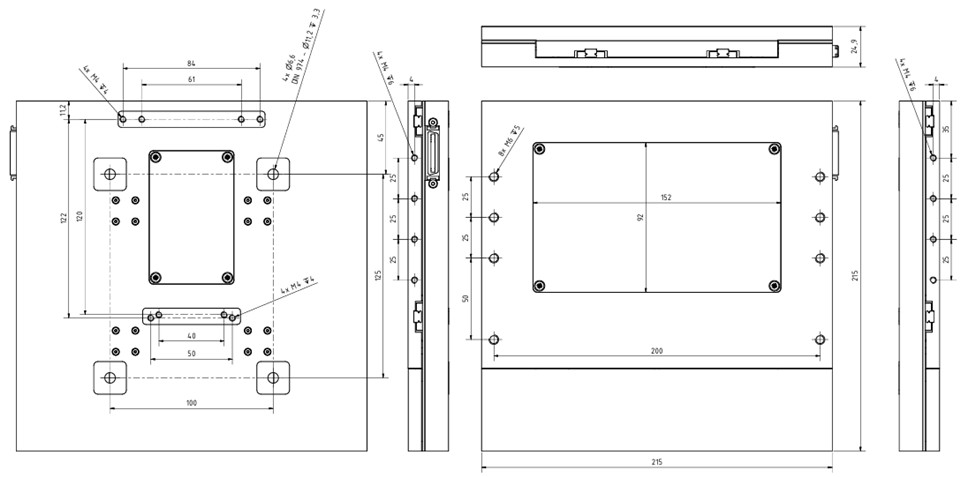

产品尺寸
