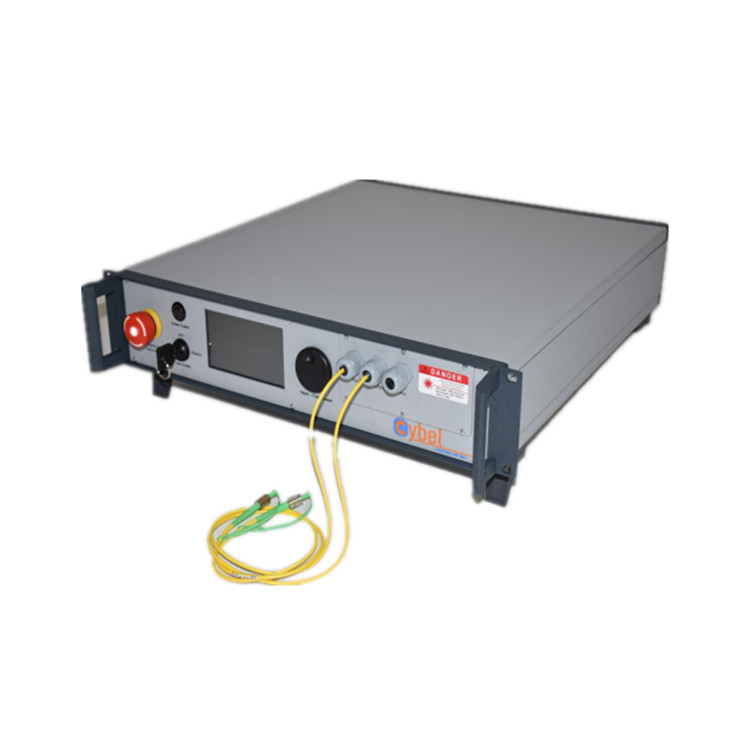

Cybel铒镱光纤放大器MORAY-AMP-1600
669 阅读
- 品牌名称：Cybel
- 规格型号：MORAY-AMP-1600
- 产品资料：Cybel铒镱光纤放大器MORAY-AMP-1600.pdf
产品介绍
CYBEL MORAY-BT-1600系列是一款高光功率铒镱光纤放大器（E YDFA），设计工作波段为1570至1610纳米。
MORAY-BT-1600放大器可提供高达10W的连续波输出功率，支持随机或线性偏振，具备单模高光束质量（M2<1.1）。该系列放大器在研发实验与现场应用中均能保持稳定性能。
MORAY-BT-1600激光器采用19英寸机架式台式结构，可选配标准光纤或全保偏光纤。另提供紧凑型OEM规格（200x150x43mm³），便于系统集成与部署。输出功率、关键监测参数及运行参数（如自动电流控制模式ACC与自动功率控制模式APC）均可通过USB端口进行调控。
性能特点
- 波长 1570 至 1610nm
- 输出功率 1 至 10W
- 单频工作模式
- 激光线宽：<MHz
- 单模，M² ≈ 1.1
- 台式或OEM机型
- 噪声系数：8dB
- 标准版或全相位调制版
- 有效率的强制风冷系统
- 可选输出准直器
技术参数
|
产地 |
美国 |
|
工作波长 |
1570...1610 nm |
|
信号线宽 |
2 MHz |
|
输出功率 |
5...10 W |
|
输出功率可调范围 |
10...100 |
|
输入功率 |
3...15 dBm |
|
噪声系数 |
8 dB |
|
输出功率稳定性 |
3 % |
|
偏振消光比 |
≥ 18 dB |
|
光束质量因子 (M²) |
<1.1 M² |
|
输入/输出隔离器 |
30 dB |
|
输出光纤长度 |
1 m（SM或PM 1550-铠装光缆，可选） |
|
输入监测 |
是（可选配信号丢失(LOS)功能） |
|
连接器 |
FC/APC |
|
电压 |
110-220 V（19英寸台式机/50-60Hz） |
|
预热时间 |
20 min |
|
功耗 |
200 W |
|
控制接口 |
USB |
|
控制模式 |
ACC-APC |
|
尺寸 |
19 Inch |
|
存储温度 |
-20 至 65 °C |
|
工作外壳温度 |
10 至 40 °C |
|
工作相对湿度 |
5 至 95 % |
产品应用
光纤传输
测试与测量
非线性研发
光纤传感
光谱学
