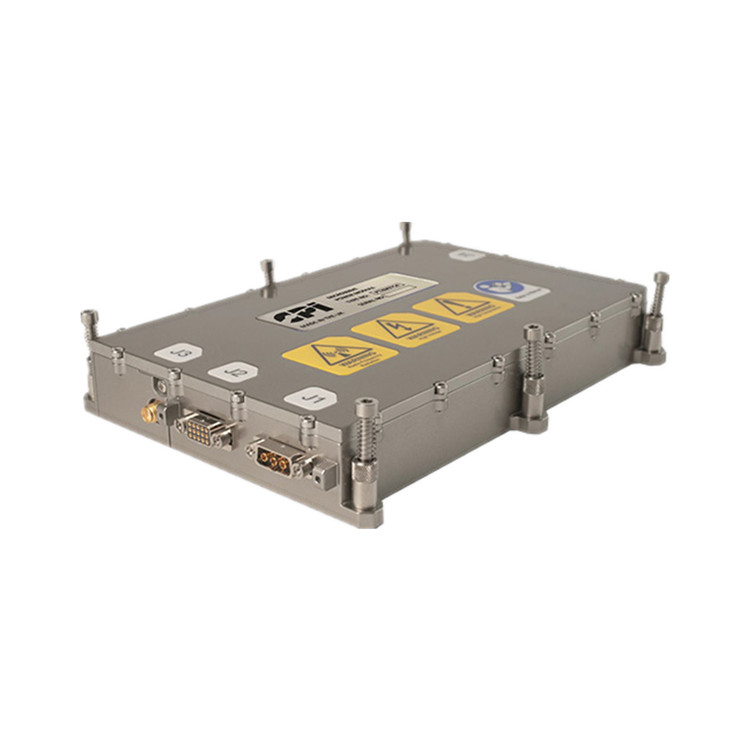

PTX8501 微波功率模块 (MPM) 集成了中功率、高的效率的行波管 (TWT) 和优化的高密度开关电源，构成一个即插即用的微波放大器模块。MPM 可配置以兼容多种 TWT 型号，用户可选择占空比和峰值功率参数。该模块的占空比可达 10%，峰值功率可达 1 kW，带宽为 1 GHz，效率比上一代产品提升超过 50%。模块内置控制接口，支持远程操作和状态监控。此外，还提供内部诊断输出和指示灯，用于内置测试 (BIT)。
- 超紧凑型“即插即用”微波放大器，支持脉冲或连续波工作模式
- 高的散热性能/高电效率
- 提供行波管 (TWT) 和固态版本
- 提供不受 ITAR 管制的版本
- 正向/反向功率保护
- 用于远程操作和状态监控的控制接口
- 宽射频带宽
- 频率范围：2 GHz 至 40 GHz
- 功率范围：60 W 至 1000 W
- 采用新的 25 µm GaN MMIC 技术和低损耗功率合成器
- 超紧凑轻巧
- 适用于对尺寸和重量要求严格的应用
- 高可靠性
- 安全便捷的安装
|
产地 |
英国 |
|
射频特性 |
|
|
频率范围 |
9.0 至 10.0 GHz |
|
输出功率 |
min.1 kW |
|
额定功率增益 |
min.55 dB |
|
噪声功率密度（波束开启） |
-20 dBm/MHz |
|
噪声功率密度（波束关闭） |
-105 dBm/MHz |
|
二次谐波 |
典型值 -12 dBc |
|
占空比 |
max. 10% |
|
脉冲宽度 |
0.2 至 100.0 μs |
|
脉冲重复频率 |
max. 20 kHz |
|
栅极窗口脉冲前沿到射频完全输出的延迟 |
典型值 200 ns |
|
栅极窗口脉冲后沿到射频完全截止的延迟 |
典型值 200 ns |
|
100 Hz 带宽内测得的杂散调频 |
max. -60 dBc（杂散） |
|
-110 dBc/Hz（随机） |
|
|
输入驻波比 |
max. 2.0:1 |
|
输出驻波比 |
max. 2.0:1 |
|
负载驻波比 |
max. 2.0:1无损坏 |
|
额定射频输入功率 |
max. +10 dBm |
|
连接器 |
|
|
主电源输入连接器 |
28V 直流，符合 MIL-STD-704E 标准 |
|
控制和监控连接器 |
典型值 360W（1kW，10% 输出） |
|
射频输入连接器 |
9 针 D 型公头 |
|
15 针 D 型公头 |
|
|
射频输出连接器 |
SMA 母头 |
|
TNC 母头 |
|
|
机械特性 |
|
|
机械外形尺寸 |
350 x 160 x 50 毫米 |
|
重量 |
max.9.3 磅（4.2 公斤） |
|
方向 |
任意 |
|
表面处理 |
镀镍 |
|
标记/标签 |
类型编号 |
|
|
型号 |
|
|
序列号 |
|
|
连接器标识 |
|
|
危险警告 |
|
|
传导 |
|
环境 |
|
|
环境温度（工作） |
-40 °C 至 +85 °C |
|
底板温度（电源） |
max.85 °C热点（工作） |
|
海拔高度（工作） |
0 - 50,000 英尺 |
|
振动（工作 - 三轴） |
5 g rms，5 - 2000 Hz |
|
冲击（三轴） |
6 g，11 ms 半正弦波 |
|
湿度（非冷凝） |
95% |
|
存储温度 |
-40 °C 至 +90 °C |
