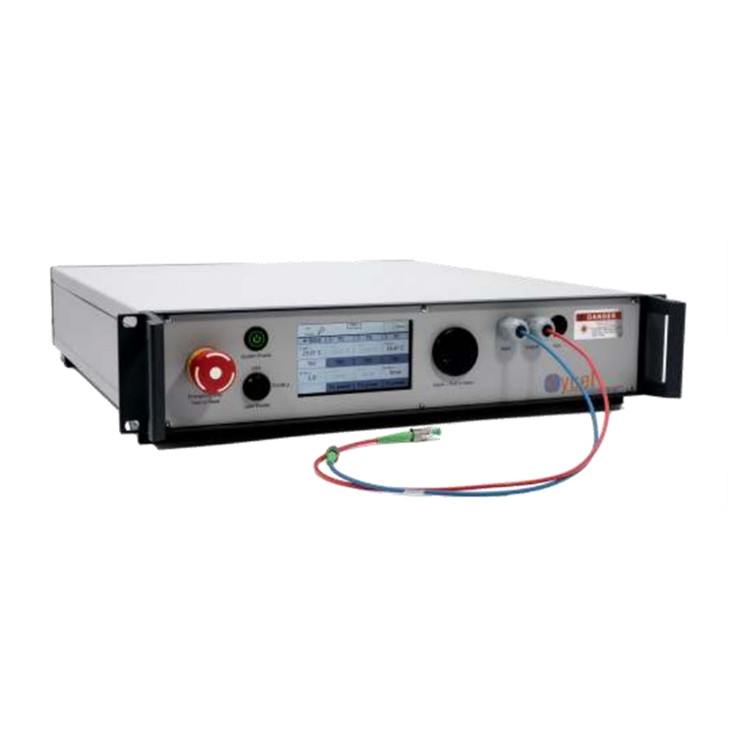

Cybel光纤放大器STINGRAY-BT-1550
642 阅读
- 品牌名称：Cybel
- 规格型号：STINGRAY-BT-1550
- 产品资料：Cybel光纤放大器STINGRAY-BT-1550.pdf
产品介绍
CYBEL STINGRAY-BT-1550系列为高功率铒镱光纤放大器（EYDFA），专为1545至1565纳米宽波段增益设计。该单模单频放大器可提供高达25W的饱和功率，输出光束接近衍射极限（即M²<1.1）。本放大器可针对特定波长进行定制，适用于广泛的应用场景。
STINGRAY-BT-1550是一款高的效率的免维护光纤放大器。该EYDFA作为开箱即用的台式仪器，可选配标准光纤或全保偏（PM）光纤，为用户提供稳定可靠的性能。输出功率及关键运行参数监控（如自动电流控制（A CC）和自动功率控制（A PC）模式）均通过USB端口实现。提供OEM定制方案。
性能特点
- 输出功率高达25W
- 带宽范围：1545至1565nm
- 大动态范围：>20dB
- 单模光束质量：M² ≈ 1
- 桌面式交钥匙解决方案
- 标准或全偏振管理设计
- 高偏振消光比
- RS 232或USB接口
- 工作温度：15至40°C
可选配输出准直器
技术参数
|
产地 |
美国 |
|
波长 |
1545 至 1565 nm |
|
输入信号功率 |
-10 至 13 dBm |
|
输入信号线宽 |
<10 kHz |
|
输出功率 |
5 至 25 W |
|
偏振扩展比(E/R) |
≥ 17 dB |
|
光束质量因子 (M²) |
<1.1M² |
|
输出隔离度 |
25 dB |
|
输入/输出光纤长度 |
1 m |
|
输入/输出光纤 |
单模，低弯曲损耗 |
|
监测光纤长度 |
1 m |
|
电压 |
110-220 V |
|
预热时间 |
15 min |
|
供电功率 |
400 W |
|
控制接口 |
USB |
|
控制模式 |
ACC-APC |
|
尺寸 |
19 inch |
|
储存温度 |
-20 至 65 °C |
|
工作温度 |
10 至 40 °C |
|
工作相对湿度 |
5 至 95 % |
产品应用
光纤通信
光纤传感
测试与测量
倍频器
相干光束合成
