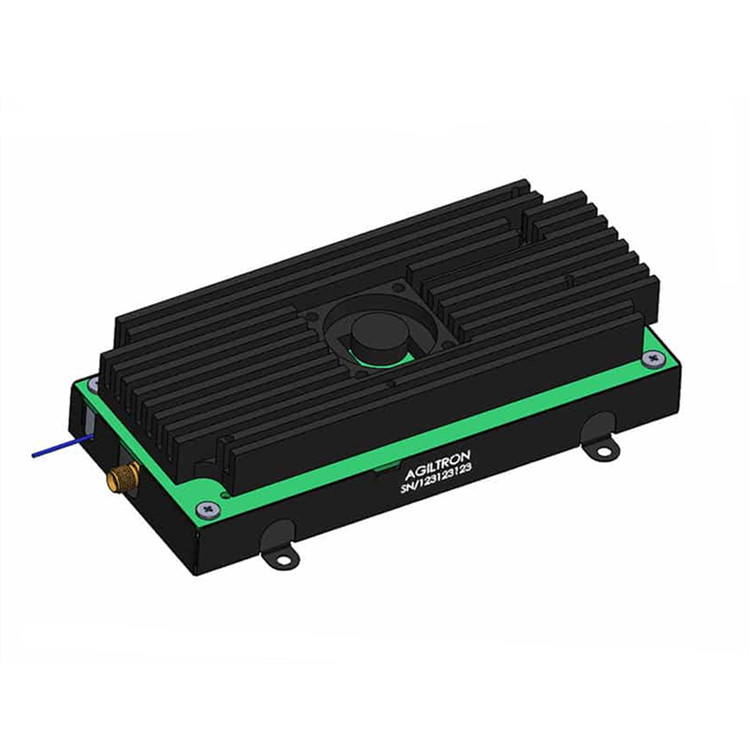

Agiltron光纤开关NPNS-1T5121331R1
455 阅读
- 品牌名称：Agiltron
- 规格型号：NPNS-1T5121331R1
- 产品资料：Agiltron光纤开关NS Premium系列NPNS-1T5121331R1.pdf
产品介绍
NS Premium 系列光纤开关基于我们经济有效率的电光技术，专为快速上升/下降和高重复率而设计。这得益于我们的电光配置，该配置具有清晰的快速响应，无纹波，并具有户外操作的温度补偿功能。该开关本质上是双向的，可根据光纤类型选择偏振无关或保偏模式。
NSP 光纤开关旨在满足严苛的开关要求，即连续运行超过 25 年，并具有非机械高可靠性。我们的 NSP 系列开关安装在专门设计的 PCB 驱动器上，并带有 0-5V TTL 触发信号。
上升/下降时间本质上与晶体特性相关，而重复率与驱动器相关。由于器件谐振，存在频率响应较差的部分。我们的 NS 器件出厂时已安装在经过调谐的驱动器上。
我们的 NS 系列开关可以任意时序响应控制信号，频率范围从 DC 到 MHz。开关通常在出厂前已安装在经过调谐的驱动器上。电功率消耗与开关工作的重复率有关。
双级配置可提高消光比或串扰值。
性能特点
- 50ns 上升/下降沿
- 800kHz 重复频率
- 400nm 至 2300nm
- 20W
- -30 至 70 °C
- 固态
- 高速
- 高可靠性
- 低插入损耗
- 紧凑

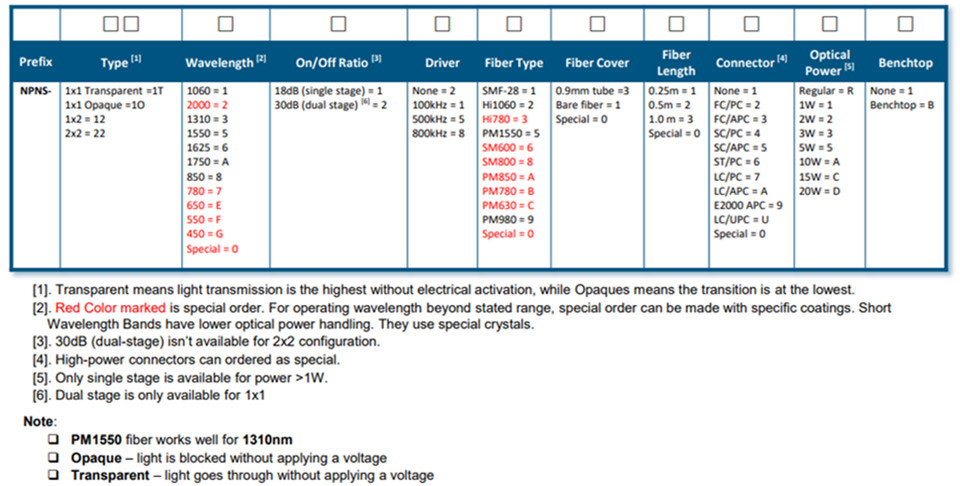

选型指南
技术参数
产地：美国
|
参数 |
min |
典型值 |
max |
单位 |
|
插入损耗 1900-2200nm1700 - 2300nm1260 - 1650nm850 - 1100nm780 - 850nm |
1.2 |
0.80.80.61.21.5 |
1.51.81.01.52.2 |
dB |
|
串扰开/关比 |
18 |
25 |
30 |
dB |
|
耐久性 |
10¹⁴ |
|
|
次循环 |
|
PDL（仅SMF开关） |
|
0.15 |
0.3 |
dB |
|
PMD（仅SMF开关） |
|
0.1 |
0.3 |
ps |
|
ER（仅PMF开关） |
18 |
25 |
|
dB |
|
IL温度依赖性 |
|
0.25 |
0.5 |
dB |
|
回波损耗 |
45 |
50 |
60 |
dB |
|
光上升/下降时间 |
|
50 |
60 |
ns |
|
重复率- 双级- 单级 |
直流直流 |
|
0.40.8 |
MHz |
|
光功率处理 - 正常功率版本- 高功率版本 |
|
0.35 |
0.520 |
W |
|
工作温度范围 |
-5 |
|
75 |
°C |
|
存储温度范围 |
-40 |
|
100 |
°C |
产品应用
光学阻断
可配置操作
仪表
