产品介绍

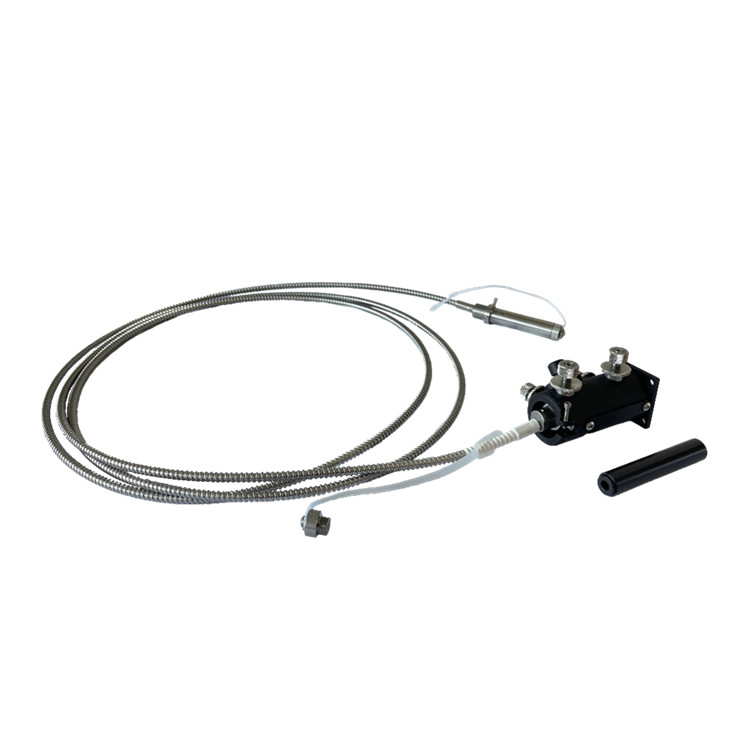

NT光纤系统是一款宽带单模保偏光纤及耦合器，适用于多波长激光光源。该光纤可订购FC/APC、FCP8或准直输出端接方式。光纤长度可选2米或3米。
性能特点
- 有效抑制偏振模式色散（PMD），确保激光偏振态的长期稳定性，适用于相干检测、干涉测量等高精度场景。
- 光纤及耦合器插入损耗≤0.3dB（典型值0.2dB），减少信号衰减，提升系统效率。
- 标准斜面物理接触（APC）设计，消除背向反射，适用于高功率激光传输及对反射敏感的系统（如光纤放大器、激光雷达）。
- 8度角微型连接器，结构紧凑，抗污染能力强，适用于空间受限或高密度集成场景（如光子芯片耦合、微型光谱仪）。
- 内置准直透镜，直接输出平行光束，简化光路设计，适用于自由空间光学实验、光学传感探头等场景。
- 光纤采用低弯曲损耗材料，减少安装应力导致的信号损耗。
技术参数
|
产地 |
美国 |
|
光纤特性 |
|
|
传输波长范围 |
400…685nm |
|
端盖 |
有（限.E型号） |
|
偏振比 |
≤ -20 dB |
|
传输效率 |
≥70% |
|
光纤长度 |
2/3米 |
|
光纤保护套 |
不锈钢，外径5mm |
|
功率处理 |
标准型号<500mW / .E端盖型号<1500mW |
|
输入光束准直器特性 |
|
|
输入光束直径 |
0.7mm (1/e²) |
|
光束腰位置 |
准直器输入端 |
|
机械尺寸 |
Ø12 x 59 mm |
|
连接器输出 |
|
|
连接器类型 |
FCP8、FC/APC |
|
准直输出光束 |
|
|
光束直径 |
0.7mm (1/e²) |
|
M² |
≤1.05 |
|
指向稳定性 |
≤ 1 μrad/ºC |
|
机械尺寸 |
Ø12 x 59 mm |
|
光束位置 |
≤ 0.15 mm |
|
光束角度 |
≤ 0.5 μrad |
|
光束腰位置 |
准直器出口处 |
|
环境条件 |
|
|
存储温度 |
10 至 50 ºC |
|
工作压力 |
大气压 |
|
工作温度 |
10 至 50 ºC |
|
工作湿度 |
无冷凝 |
