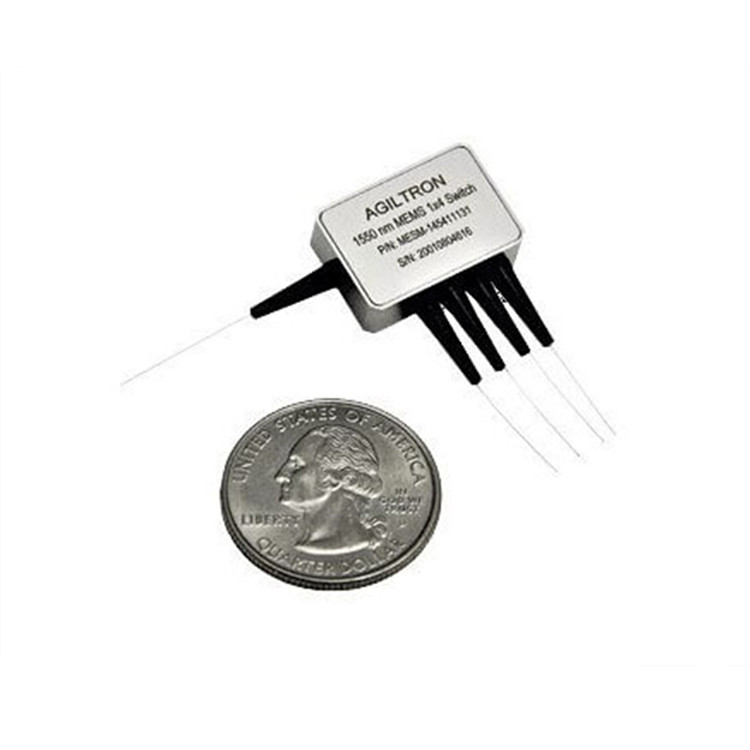

Agiltron光纤开关MESM-14B211331
445 阅读
- 品牌名称：Agiltron
- 规格型号：MESM-14B211331
- 产品资料：Agiltron光纤开关MESM-14B211331.pdf
产品介绍
MEMS 1×4 非锁存系列光纤开关通过将输入光信号重定向到选定的输出光纤来连接光通道。该开关采用我们的 MEMS 配置，并通过电控制信号激活。它的独特之处在于其坚固耐用的热激活微镜运动而非旋转，从而提供高稳定性和低成本。
性能特点
- 高可靠性
- 超小尺寸
- 1260 - 1610 nm
- 单模和保偏
- 低成本
- 固有抗静电能力
- 直接TTL控制

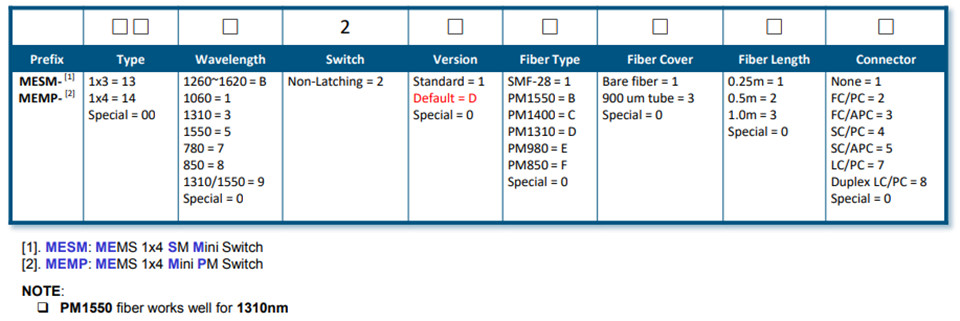

选型指南
技术参数
产地：美国
|
参数 |
min |
典型值 |
max |
单位 |
|
工作波长 |
单波段：1310±40 或 1510±40双波段：1310±40 或 1510±40宽波段：1260~1620 |
nm |
||
|
插入损耗 |
单波段：0.6双波段：0.7 |
|
单波段：1.0双波段：1.2 |
dB |
|
波长相关损耗 |
|
0.15 |
0.3 |
dB |
|
偏振相关损耗（SM） |
|
|
0.1 |
dB |
|
消光比（PM） |
18 |
|
|
dB |
|
串扰[i] |
50 |
|
|
dB |
|
回波损耗 |
50 |
|
|
dB |
|
切换时间 |
|
10 |
|
ms |
|
可重复性 |
|
|
±0.05 |
dB |
|
重复频率 |
|
10 |
|
Hz |
|
耐久性 |
10¹⁰ |
|
|
周期 |
|
切换类型 |
非锁存 |
|
||
|
工作温度 |
-5 |
|
70 |
°C |
|
存储温度 |
-40 |
|
85 |
°C |
|
光功率处理（CW） |
|
300 |
500 |
mW |
|
光纤类型 |
SM开关：SMF - 28 或等效物PM开关：Panda 250 或等效物 |
|
||

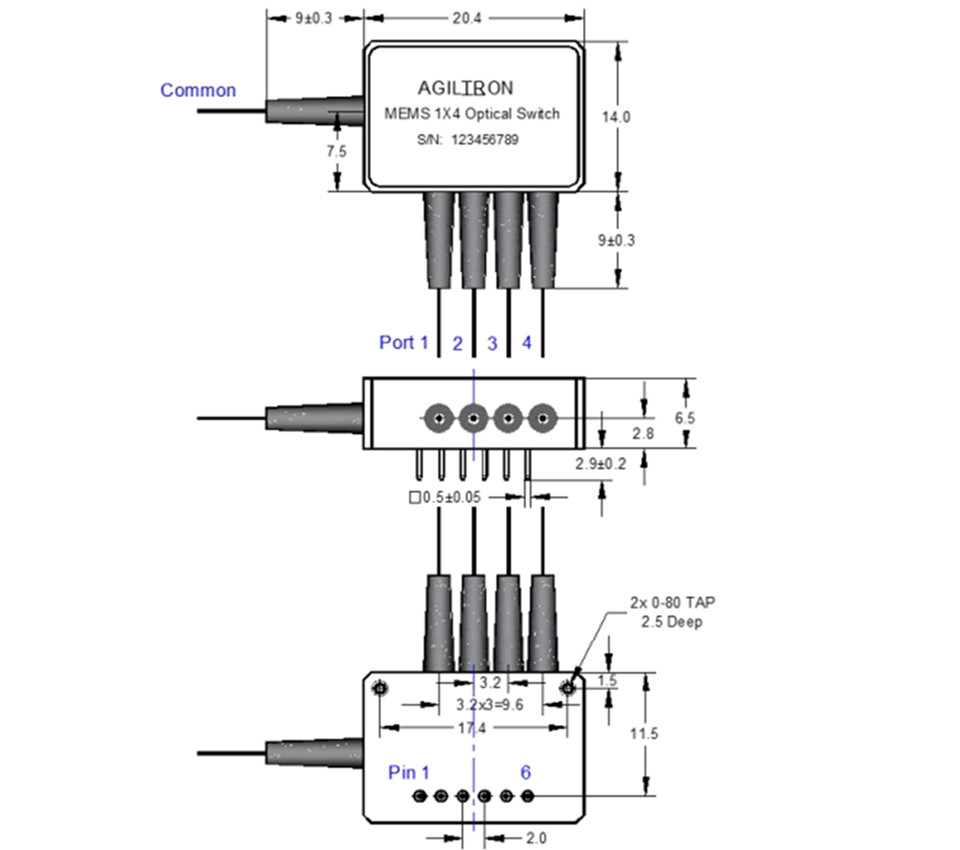

产品尺寸
产品应用
信道阻塞
上下行
系统监控
仪表
