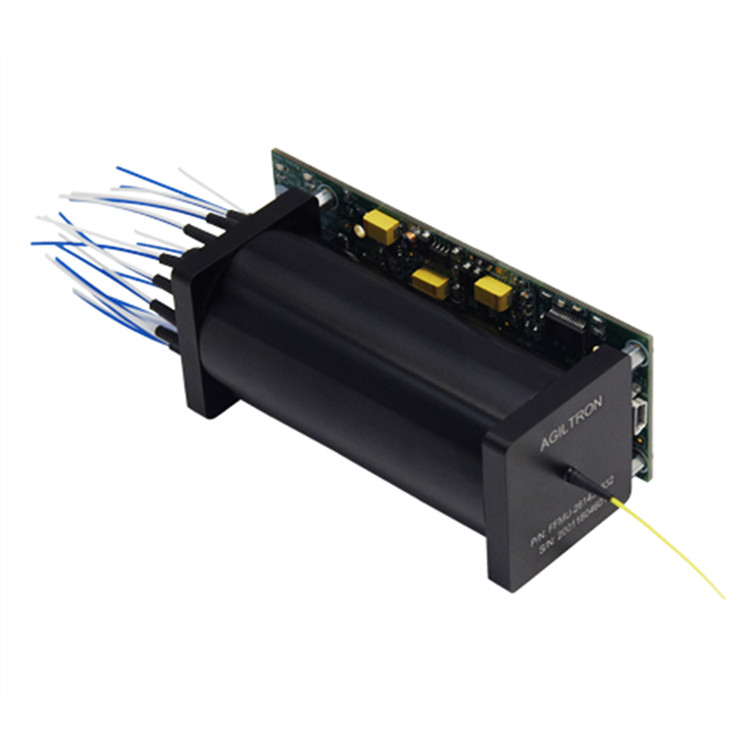

Agiltron光纤开关FFMU-08BS15333
382 阅读
- 品牌名称：Agiltron
- 规格型号：FFMU-08BS15333
- 产品资料：Agiltron光纤开关FFMU系列FFMU-08BS15333.pdf
产品介绍
Fiber-Fiber系列 1xN 光开关通过直接耦合一对无涂层光纤来连接光通道。这通过使用微型电机实现。其锁存功能可在驱动信号移除后保持所选光路。紧凑型 FF 系列光开关已通过航天应用认证。Agiltron 独特的设计提供低插入损耗，覆盖 400 至 5000 nm 的超宽光谱波段，并支持从 100um 至 1500um 的各种纤芯尺寸。该光开关是双向传感器和光谱应用的理想选择。
驱动电路可通过 RS232、USB 或 GPIB 选件与计算机连接。
性能特点
- 350nm-2400nm
- 双向
- 高功率
- 超低损耗 < 0.4dB
- 大串扰 > 70dB
- 端口间一致性 < 0.2dB
- 50 个输出

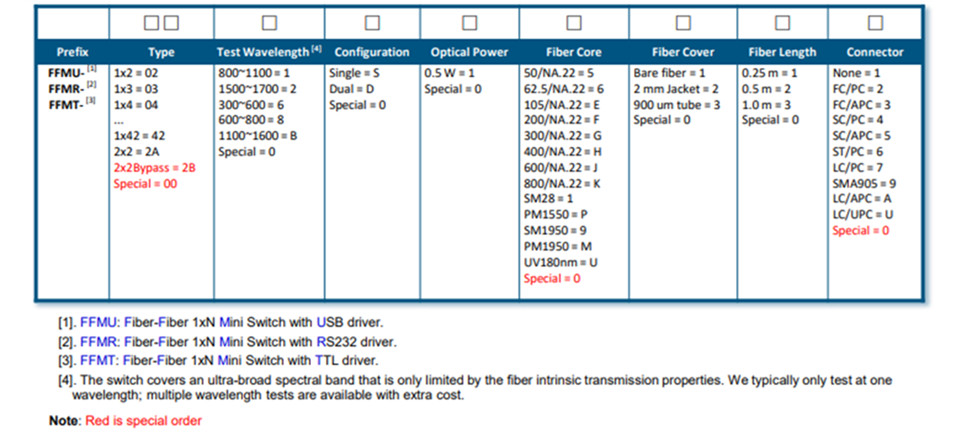

选型指南
技术参数
产地：美国
|
参数 |
min |
典型值 |
max |
单位 |
|
工作波长 |
300 |
|
5000 |
nm |
|
插入损耗 |
|
0.5 |
1.0 |
dB |
|
波长相关损耗 |
|
0.05 |
0.3 |
dB |
|
偏振相关损耗 |
|
0.03 |
0.10 |
dB |
|
偏振消光比（保偏光纤） |
18 |
|
25 |
dB |
|
回波损耗 |
35 |
|
|
dB |
|
串扰开/关比 |
60 |
|
|
dB |
|
工作电压 |
|
5 |
5.5 |
VDC |
|
功耗 |
|
|
2 |
W |
|
开关类型 |
锁存式 |
|
||
|
开关时间 |
|
0.8 |
|
s |
|
耐久性 |
10⁷ |
|
|
次循环 |
|
工作温度 |
0 |
|
70 |
°C |
|
光功率处理能力 |
|
|
0.5 |
W |
|
存储温度 |
-40 |
|
85 |
°C |
|
光纤类型 |
≥Ø100μm 芯径光纤 |
|
||

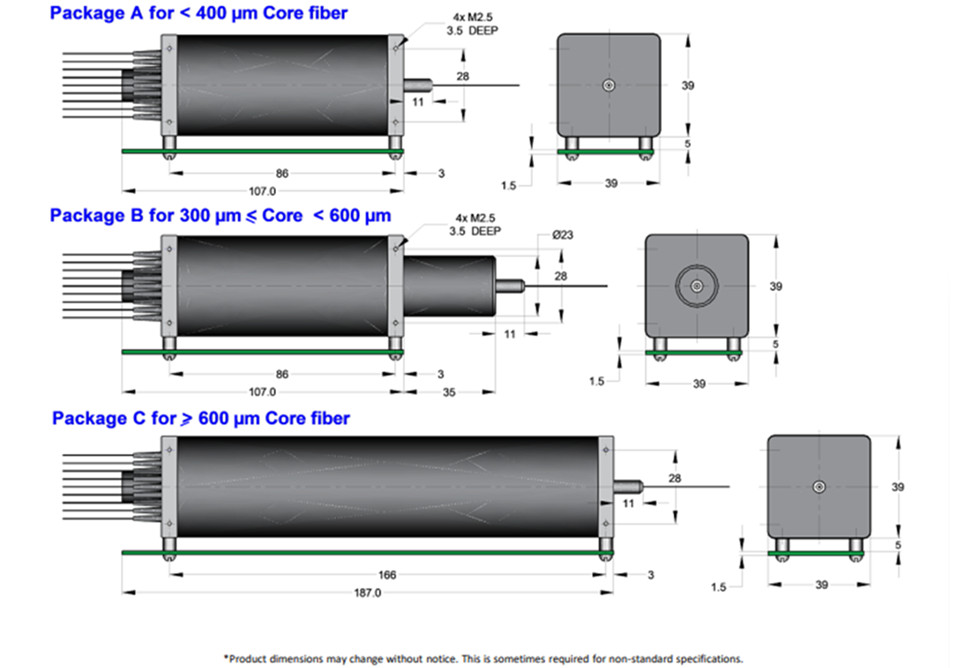

产品尺寸
产品应用
信号管理
传感器
光谱学
高功率激光
仪器仪表
