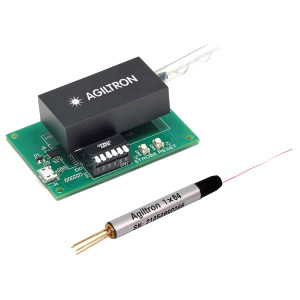

Agiltron光纤开关 – 2DMSWH-AA45T13311N1
864 阅读
- 品牌名称：Agiltron
- 规格型号：MSWH-AA45T13311N1
- 产品资料：Agiltron光纤开关 – 2D MSWH系列MSWH-AA45T13311N1.pdf
产品介绍
MEMS 1xN 光纤开关利用反射硅镜将光从输入光纤引导至 N 根输出光纤中所需的输出光纤。该设计基于不易疲劳或磨损的弯曲单晶臂，确保切换操作的高可靠性和长寿命。状态之间的光路长度差异小，并且该开关支持双向功能，可用作 Nx1。提供单模、保偏和多模三种工作模式。该开关可作为独立组件提供，也可安装在 PCB 上，其控制电子元件由 5VDC 供电。标准控制接口包括用于组件的 TTL 接口，以及用于 PCB 安装版本的带 GUI 的 USB 或 RS232 接口。PCB 安装版本配备壁插式电源和计算机接口电缆，适用于电信、数据中心和实验室应用。
性能特点
- 高达 380 个通道
- 串扰高达 70dB
- 780 至 2100nm
- 单模、保偏
- 紧凑型
- 低成本
- 双向
- 高可靠性

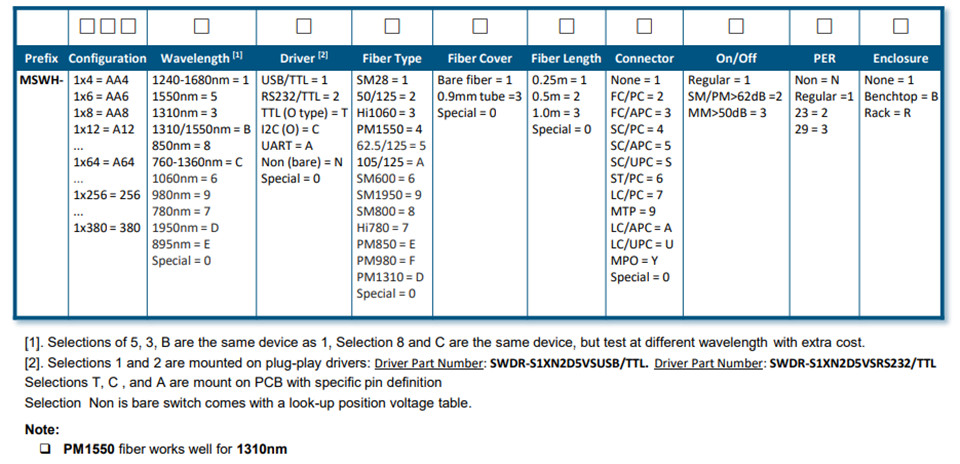

选型指南
技术参数
产地：美国
|
参数 |
min |
典型值 |
max |
单位 |
|
波长 |
750 |
|
2200 |
nm |
|
波长范围 |
|
±30 |
|
nm |
|
插入损耗 <32 通道 |
0.4 |
0.7 |
0.9 |
dB |
|
>32 通道 |
1 |
1.3 |
1.6 |
|
|
串扰 SM |
55 |
60 |
70 |
dB |
|
MM |
30 |
45 |
50 |
|
|
回波损耗 SM |
50 |
50 |
55 |
-dB |
|
MM |
30 |
30 |
35 |
|
|
可重复性 |
0.03 |
|
0.05 |
dB |
|
偏振相关损耗 (SM) |
|
0.05 |
0.1 |
dB |
|
偏振消光比 (PM) |
18 |
23 |
29 |
dB |
|
波长相关损耗 |
|
|
0.3 |
dB |
|
温度相关损耗 |
|
|
0.2 |
dB |
|
切换时间 |
|
5 |
10 |
ms |
|
驱动方式 |
无锁存（No-latching） |
|
||
|
光功率处理 |
|
|
500 |
mW |
|
寿命 |
1010 |
|
|
循环 |
|
工作温度 |
-5 |
|
70 |
°C |
|
存储温度 |
-40 |
|
80 |
°C |
|
电源 |
0 |
|
5 |
VDC |
|
工作电流 |
|
|
500 |
mA |
|
数字逻辑高 |
3.3 |
|
5 |
VDC |
|
功耗 |
|
|
100 |
mW |
产品应用
网络
数据存储
传感器系统
仪器
