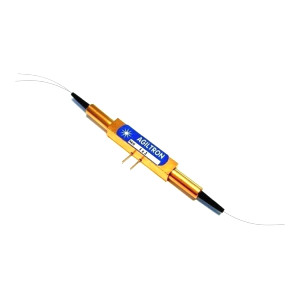

Agiltron光纤单级开关NSSW-1T51113311
855 阅读
- 品牌名称：Agiltron
- 规格型号：NSSW-1T51113311
- 产品资料：Agiltron光纤单级开关NSSW系列NSSW-1T51113311.pdf
产品介绍
NanoSpeed 1×1系列光纤开关是快速快门器件，具有低损耗、快速响应和高光功率处理能力。这得益于我们的非机械结构和固态全晶体设计，无需机械运动和有机材料。我们的光纤开关旨在满足严苛的开关要求，即高可靠性、快速响应时间和连续开关操作。该开关是双向的。它本质上是双向的，可根据光纤类型选择偏振无关或保偏模式。
NS系列开关由5V TTL信号控制，并配备专门设计的电子驱动器，其性能针对各种重复率进行了优化。
上升/下降时间本质上与晶体特性相关，而重复率与驱动器相关。由于器件谐振，存在频率响应较差的部分。我们的器件出厂时已安装调谐驱动器。
NS系列开关可以任意时序响应控制信号，频率范围从DC到MHz。开关通常在发货前安装在已调谐的驱动器上。其功耗与开关的工作重复率有关。
双级配置可提高消光比或串扰值。
性能特点
- 固态
- 高速
- 高可靠性
- 低插入损耗
- 紧凑

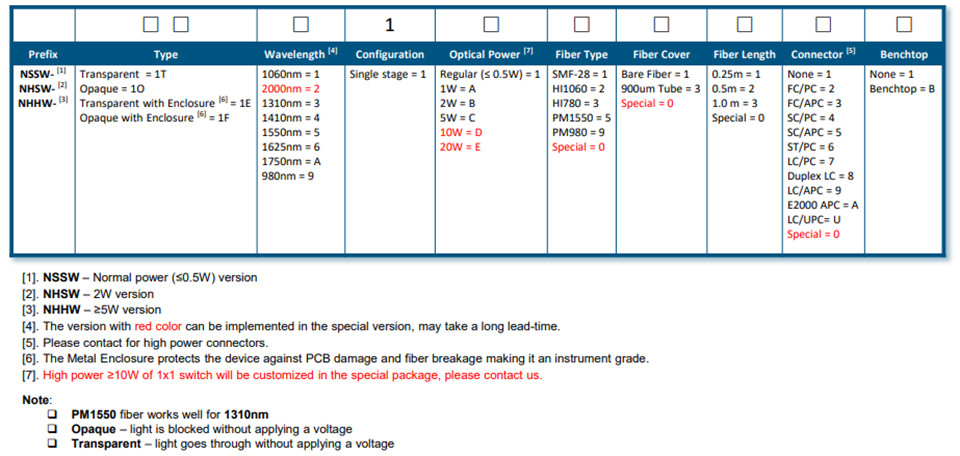

选型指南
技术参数
产地：美国
|
参数 |
min |
典型值 |
max |
单位 |
|
中心波长 |
960 |
|
1650 |
nm |
|
插入损耗 1700~2300nm 1260~1650nm960~1100nm |
|
0.80.60.8 |
1.81.01.3 |
dB |
|
串扰开/关比 |
20 |
25 |
35 |
dB |
|
耐久性 |
10¹⁴ |
|
|
次循环 |
|
PDL（仅SMF开关） |
|
0.15 |
0.3 |
dB |
|
PMD（仅SMF开关） |
|
0.1 |
0.3 |
ps |
|
ER（仅PMF开关） |
18 |
25 |
|
dB |
|
IL温度依赖性 |
|
0.25 |
0.5 |
dB |
|
回波损耗 |
45 |
50 |
60 |
dB |
|
响应时间（上升/下降） |
|
|
300 |
ns |
|
光纤类型 |
SMF - 28，Panda PM保偏光纤或等效光纤 |
|||
|
驱动器重复率- 100kHz驱动器- 300kHz驱动器 |
直流直流 |
100 300 |
|
kHz |
|
光功率处理 - 正常功率- 高功率 |
|
0.32 |
0.520 |
W |
|
工作温度 |
-5 |
|
70 |
°C |
|
存储温度 |
-40 |
|
85 |
°C |
产品应用
光学阻断
可配置操作
仪表
