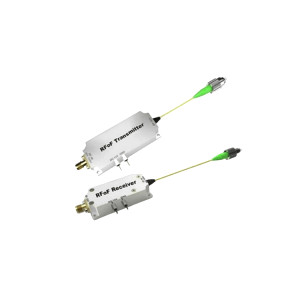

Agiltron光纤发射器RFOF-06G111121
- 品牌名称：Agiltron

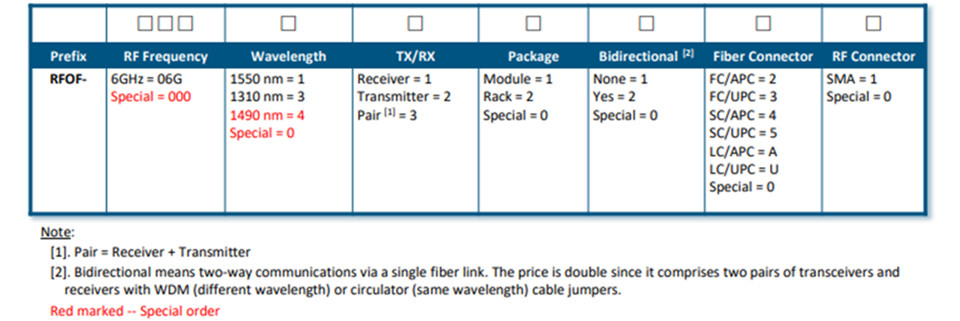

- 规格型号：RFOF-06G111121
- 产品资料：Agiltron光纤发射器RFOF-06G111121.pdf
RFOF 旨在使用光纤电缆在两点之间形成 RF 链路。它具有抗干扰、高带宽、长距离信号损耗低、信号失真低、功耗低、可靠性高、易于实施等特点。它通过高线性 DFB 激光器（发射器）将输入的 RF 电信号转换为光信号，并通过集成低噪声放大器（接收器）的高线性光电二极管在光纤链路的另一端将光信号重新转换回 RF 信号。发射器和接收器对形成一个收发器，提供透明的数据传输通道。它们提供 1310nm 和 1550nm 波长，提供多功能波分复用 (WDM) 功能。例如，可以使用两个不同波长的收发器和匹配的 WDM 电缆适配器通过单个光纤链路建立双向 RF 通信。另一个例子是，通过将三个不同波长的收发器与我们的 WDM 电缆适配器相结合，可以通过单个光纤链路传输三个通道。该模块封装在机架安装盒或坚固耐用的户外铝制外壳中。发射器内置温度补偿。
RFOF 模块适用于电信、卫星、射电望远镜、分配天线、广播音频和视频以及定时同步。例如，点对点天线可以通过光纤电缆连接到距离控制室几米到几公里的地方；基站可以通过光纤连接到远程扇区天线；卫星天线可以通过光纤电缆通过 RF over Fiber 解决方案连接到远程站点。
需要一对相同波长的发射器和接收器才能在光纤上形成 RF 链路。需要两对发射器和接收器才能在单根光纤上形成双向 RF 链路，其中使用 WDM 光纤跳线（1550nm 和 1310nm）或循环器光纤跳线（相同波长）。我们提供这些 3 端口电缆，可直接插入发射器、接收器和传输光纤线路。
- 高达 6GHz
- SM28 光纤
- 低损耗
- 低成本
- 稳定
产地：美国
光波长：min.1310 ± 20 nm
max.1550 ± 20 nm
光输出功率：min.0 dBm
光输入功率：-16...-6 dBm
RF 频率范围：0.005...6 GHz
增益平坦度 (p-p)：max.± 3 dB
RF 输出功率：-30...-10 dBm
输入 RF 回波损耗：18 dB
RF 输入功率：max.10 dBm
无杂散动态范围：min.100 dBm/H2/3
本底噪声：max.-120 dBm/Hz
链路增益：min.0 dB
CNR：min.35 dB
光纤类型：SM28
光纤连接器类型：SC/APC
RF 阻抗：50 Ω
RF 连接器：BNC
功耗：min.3 W
重量：0.5 kg
工作温度：-20 50 °C
存储温度：-45 85 °C
电源电压：6...15 V
电源电流：50 mA
GSM 直放站
CDMA 直放站
WCDMA 直放站
PHS 直放站
数字电视直放站
广播直放站
