产品介绍

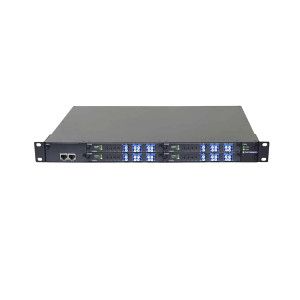

CL 系列 16×16 光纤开关通过将传入的光信号重定向到选定的输出光纤来连接光通道。这是使用非机械配置实现的，并通过电控制信号激活。锁存操作在移除驱动信号后保留选定的光路。它是一个无阻塞切换矩阵。全固态 16×16 光纤开关具有低插入损耗、高消光比、高通道隔离以及高的可靠性和可重复性。它旨在满足苛刻的切换要求，即连续运行无故障、长寿命、在冲击/振动环境下运行、大温度变化和快速响应时间。
CL 开关中使用的磁光晶体没有疲劳或漂移效应。
性能特点
- 19 英寸机架式底盘
- 速度适中
- 非机械
- 可靠性高
- 故障安全锁存
- 插入损耗低
- 坚固耐用
- 结构紧凑
- 性价比高
- 高速（上升/下降时间 < 10μs）

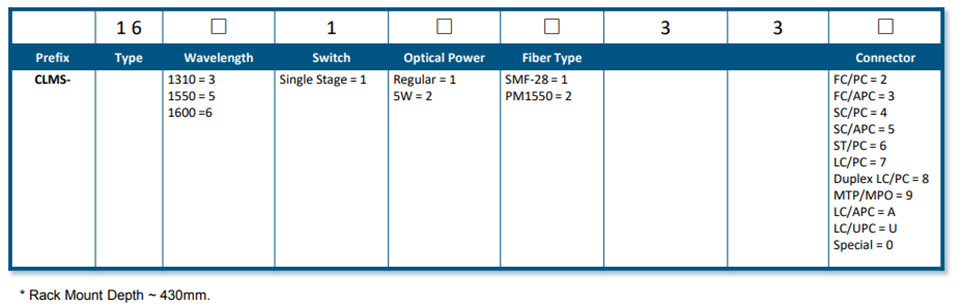

选型指南
技术参数
产地：美国
工作波长：1310~1650 nm
1295~1325 nm
插入损耗：max.4.5 dB
均匀度：max.1.5 dB
串扰开/关比：typ.35 dB
消光比（PM 光纤）：18~23 dB
切换速度（上升、下降）：5~10 µs
耐久性：1015 周期
偏振相关损耗：max.0.1 dB
波长相关损耗：max.0.5 dB
偏振模色散：0.4 ps
偏振消光（PM 光纤）：16~25 dB
回波损耗：min.50 dB
重复性：max.0.1 dB
工作温度：-5...65 °C
光功率处理：max.400 mW
存储温度：-40...85 °C
尺寸：430mm x 450mm x 50mm
产品应用
光信号路由
网络保护
可配置添加/删除
信号监控
仪器仪表
