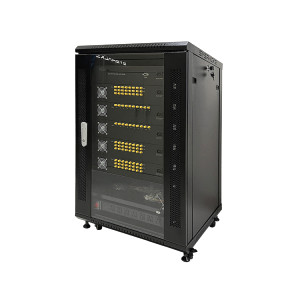

Agiltron光纤开关系统SANM-1616511511
1827 阅读
- 品牌名称：Agiltron
- 规格型号：SANM-1616511511
- 产品资料：Agiltron光纤开关系统Fiber-Fiber.pdf
产品介绍
Fiber-Fiber 系列光纤开关基于自凹槽对准机制，无需 AR 涂层和透镜。它具有优势，对于任何阵列大小，损耗都非常低（约 1dB），成本低，适用于任何光纤芯尺寸，波长范围宽，从 300nm 到 2300nm。锁存操作在移除驱动信号后保留选定的光路。多模光纤芯尺寸为 50 至 1000 μm。该开关是双向的，可容纳 300 个光纤端口。Fiber-Fiber 多模开关设计为光纤之间的路径非常短，因此信号以与通过不间断多模光纤几乎相同的分布传播，从而独特地实现高模式保真度。它有单通道和双通道可供选择。双通道同时运行，专为测试应用而设计。
开关由带有图形软件的 RS232 或 USB 计算机接口控制。Labview 版本也可用。
设备中的光路是双向的。
性能特点
- 低成本
- 高可靠性
- 低插入损耗
- 宽带
- 紧凑设计
低功耗开关

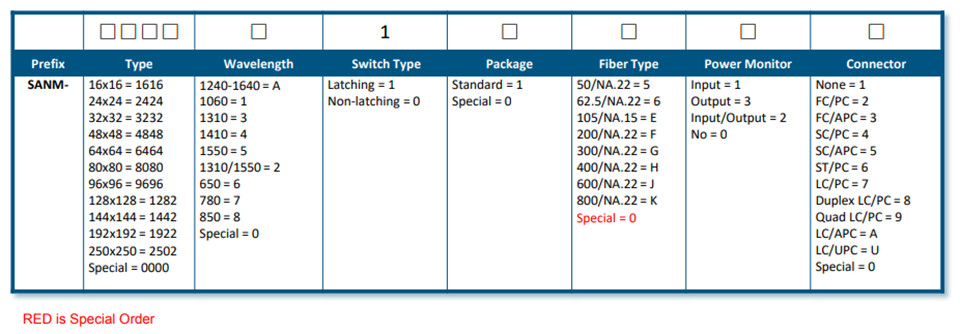

选型指南
技术参数
产地：美国
工作波长：1260~1650 nm
插入损耗：max.2.0 dB
串扰、开/关比：55~70 dB
消光比（PM光纤）：18~23 dB
切换速度（上升、下降）：1000 ms
耐久性：107 周期
偏振相关损耗：max.0.2 dB
波长相关损耗：max.0.3 dB
回波损耗：min.45 dB
重复性：max.0.1 dB
工作电压：12 V
功耗：0.7~5 W
工作温度：-5...65 °C
光功率处理：max.500 mW
存储温度：-40...85 °C
切换类型：非锁定/锁定
光纤类型：SMF-28 或 50/125µm 或62.5/125µm
封装尺寸：连接器相关 W/LC=2RU/96 端口
产品应用
光信号路由
网络保护
波长管理
信号监测
仪器仪表
