产品介绍

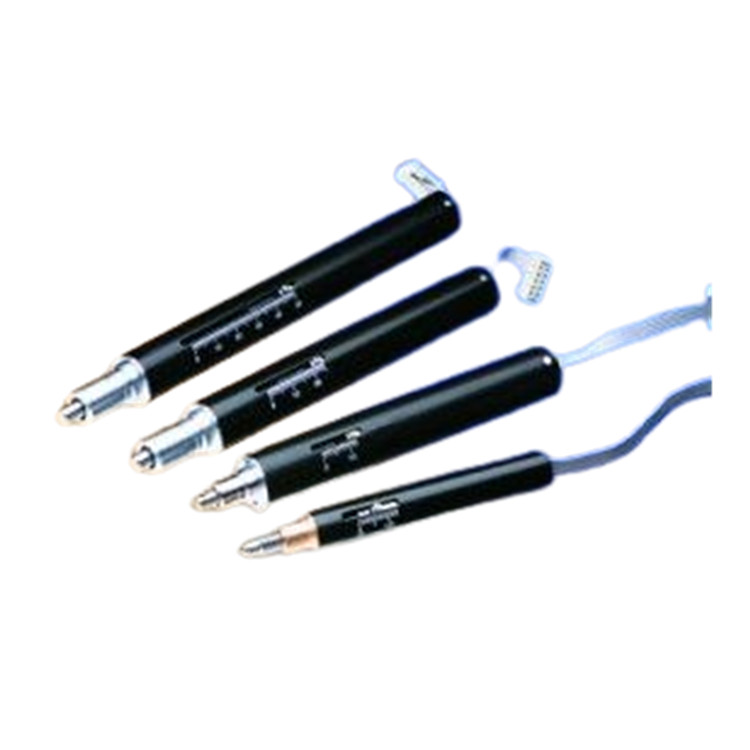

EncoderDriver 线性执行器套装提供 10 毫米、13 毫米、25 毫米和 50 毫米（0.375 英寸、0.5 英寸、1 英寸和 2 英寸）的行程范围，以适配 Ealing 系列的微米级驱动平台。10 毫米执行器配备不可拆卸的球形端，其他行程范围的执行器均配备可互换的球形和扁平端。每个 EncoderDriver 执行器套装包含一个 EncoderDriver 执行器、一根 3 米长的延长电缆和一个子板驱动模块。该子板驱动模块可直接插入 EncoderDriver 控制卡。EncoderDriver 执行器也可单独购买，用于 OEM 应用。
性能特点
- 微定位器的闭环电动远程控制
- 计算机控制平台
- LabView 软件驱动程序
- 增量移动量为 0.05 或 0.02 微米
- 可直接替代手动千分尺
技术参数
|
产地 |
美国 |
|
行程 |
25 mm |
|
丝杠螺距 |
0.5 mm |
|
电机转速（空载） |
max.12,000 rpm |
|
齿轮箱减速比 |
485:1 |
|
线速度（空载） |
max.12 mm/min |
|
速度 |
min.0.03 mm/min |
|
分辨率 |
0.02 μm |
|
连续输出扭矩 |
max.100 mNm |
|
间歇输出扭矩 |
max.150 mNm |
|
额定电机电压 |
12 VDC |
|
输出功率 |
max.0.3 W |
|
推荐轴向负载 |
max.10 kg(22 lb) |
|
典型值反冲 |
6 μm |
|
每转编码器计数 |
60 |
|
每毫米行程编码器计数 |
58,200 |
|
单向重复精度 |
0.1 μm |
|
重量 |
150 克 |
