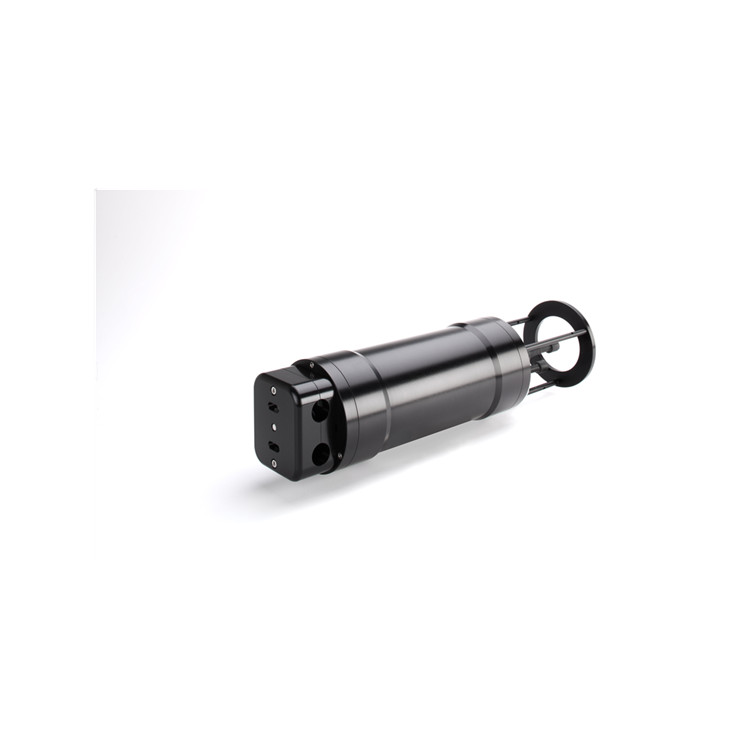

SEQUOIA三通阀系统FlowControl-Sub

光学检测设备

236 阅读

产品介绍

FlowControl-Sub专为仪器系统性提供过滤水背景而开发，旨在实现高精度测量（例如低浓度环境及易生物污损水域）。该设备是水生科学家确保野外高品质背景数据的关键工具，可高效且无损地采集好数据。

FlowControl-Sub是一款可编程的自主式三通夹管阀系统（可完全浸没至500米深度），广泛应用于流水系统、船载剖面观测系统、系泊平台、浮标以及自主漂浮器和滑翔机。

FlowControl-Sub 设计用于与多种流式仪器简单对接，例如 WET Labs ac-s 及红杉粒子分级仪器。

该系统采用标准管路，可适配第三方仪器，实现简洁基础的集成方案。

当测量剖面到达底部时，FlowControl-Sub切换阀门位置，将流入的水引至滤芯过滤器（通常为0.2微米），从而在上升过程中测量过滤后的水。过滤与未过滤测量的组合剖面可实现对整个剖面范围内颗粒特性（例如吸光度）的高精度差分测量。

性能特点

夹管阀设计实现全通径流量，便于更换堵塞管路

阀门状态快速切换（约1秒）

辅助接口支持模拟传感器及霍尔效应体积流量传感器（桨轮式或涡轮式）[开发中]

灵活配置阀门运行模式，支持定时运行、曲线运行及启停条件设定

持续输出并内部记录阀门状态与作业深度

技术参数

产地	美国
尺寸	长15.625英寸（39.7厘米）×直径3.95英寸（10.0厘米）（max值）
重量	6.6磅（3.0千克）
耐压深度	500米
材质	黑色阳极氧化铝压力外壳，不锈钢轴杆与夹紧杠杆臂，聚四氟乙烯管滚轮，聚甲醛树脂压紧块
管材	专为诺普瑞恩A-60-G材质设计（内径0.5英寸/外径0.75英寸，USPlastic部件号054282）
输入电源	12-24 VDC
电流消耗 @ 12VDC	空转/无辅助传感器采样/开关阀/阀门电机堵转时分别为25 mA / 40 mA / 1.2 A / 2.1 A
串行输出	RS-232，19200波特率，8N1。
法兰连接器	Teledyne Impulse型号MCBH-5-MP
采样率	1 Hz
阀门切换时间	1 s
压力传感器	0-750 psi @ 16位分辨率（~1厘米分辨率，满量程精度0.2%）
热敏电阻	16位分辨率

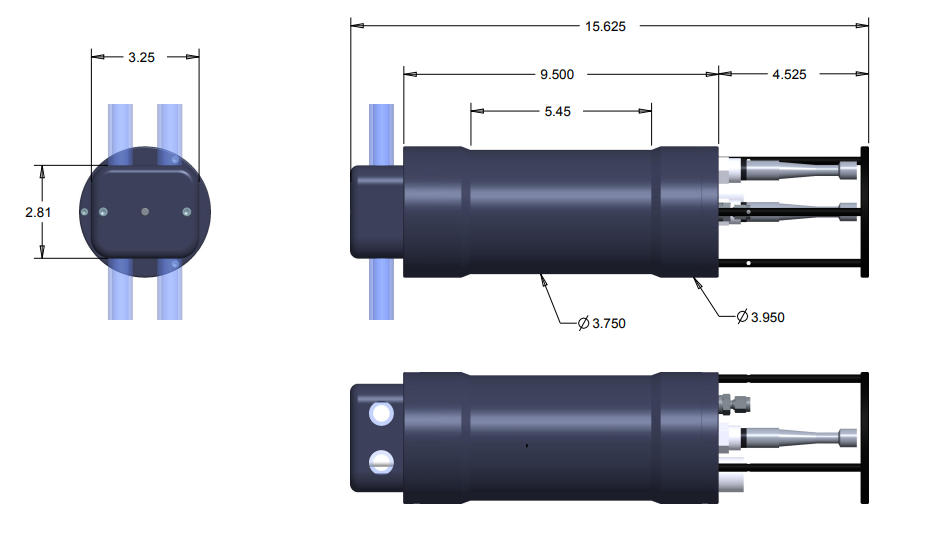

产品尺寸

产品应用

FlowControl-Sub 广泛应用于海洋探测、环境监测等领域，特别是在需要高精度测量水下粒子特性的场景中。例如：

在海洋生态研究中，该系统可用于测量不同深度水层的粒子吸收特性，为海洋生态系统的研究提供重要数据。

在环境监测中，FlowControl-Sub 可用于监测水质变化，评估污染对水生生态系统的影响。
