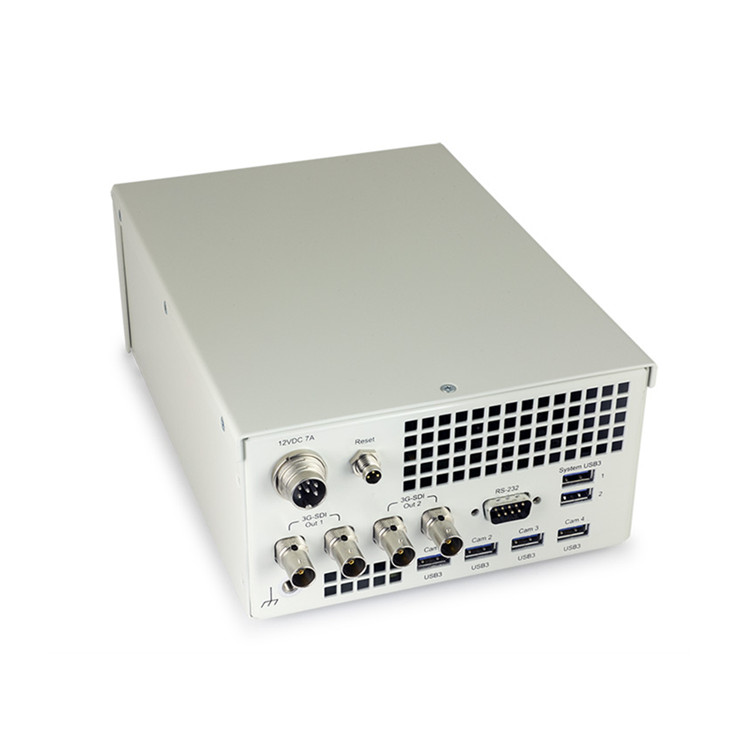

Active Silicon视觉处理单元AS-LM01-CME-SYS-A
- 品牌名称：Active Silicon
- 规格型号：AS-LM01-CME-SYS-A
- 产品资料：Active Silicon视觉处理单元AS-LM01-CME-SYS-A.pdf
USB3 Vision 处理单元专为计算机视觉辅助的特定应用而定制设计。该单元具有四个 USB3 Vision摄像头输入通道和四个 3G-SDI 输出通道，每个通道配置为两个 3G-SDI 视频通道，每个通道均有一个重复输出。该单元符合多项质量标准，专为在对可靠性和易用性要求高的环境中长期使用而设计。
开发端口提供键盘、鼠标、显示器和网络接口，可以方便地将其关闭以供运行时嵌入式使用。
- 定制的基于 COM Express 的嵌入式 PC，采用定制外壳。
- Intel i7 处理器 – 另有其他处理器可选。
- 4 个 USB 3.0 输入通道，专为“USB3 Vision”设计。
- 4 个 3G-SDI 输出通道。
- 1 个 RS-232 端口。
- 两个内置 SSD 硬盘（M.2 SATA）。
- 标准开发接口：4 个 USB 3.0 接口、1 个千兆以太网接口、1 个 DisplayPort 接口。
- PCIe/104 扩展插槽。
|
产地 |
英国 |
|
处理器 |
COM Express Type 6 模块，采用 Intel i7-4700EQ 处理器。其他处理器选项可按需提供。 |
|
内存 |
2 x 8GB DDR3 1600。 |
|
硬盘 |
1 x 120GB SSD。 |
|
USB3（用于摄像机） |
4 个 USB 3.0 端口，可通过 PCIe/104 扩展卡支持 USB3 Vision 摄像机。（Active Silicon 部件号AS-FBD-4XUSB3-5-104-2PE2） |
|
|
每个 USB 3.0 端口均配备专用 USB VBUS 电源，标称电压为 5.1V，电流为 900mA。为应对超长线缆，可通过硬件选件提高电压。 |
|
USB3（通用） |
2 个 USB 3.0 端口。 |
|
3G-SDI 输出 |
4 个 3G-SDI 输出端口，采用 BNC 连接器，两两一组，每对端口输出的数据相同。 |
|
RS-232 |
1 个 RS-232 端口。 |
|
复位接口 |
3 针接口，用于标准 PC 复位/重启和关机。 |
|
LED 指示灯 |
5 个 3mm 双色（绿/红）LED 指示灯，用于用户状态反馈。 |
|
开发端口 |
1 个千兆以太网端口、1 个 DisplayPort 端口和 2 个 USB 2.0 端口。（位于标有“限工厂使用”的面板下方。） |
|
接地端 |
M4 螺纹盲孔，螺纹深度 min.7mm。 |
|
扩展选项 |
PCIe/104 扩展插槽，预装 4 端口 USB 3.0 主机控制器。 |
|
尺寸 |
宽 160 毫米 x 深 220 毫米 x 高 83 毫米。 |
|
重量 |
1506 克 |
|
电源 |
12V +/- 5%。根据 ATX 规范，上电时需要单调递增的电压。 |
|
存储温度 |
-40°C 至 +70°C。 |
|
工作温度 |
建议0°C 至 +40°C（环境温度）。 |
|
Abs.温度 |
max.+50°C（环境温度），在此温度下，CPU 可能会根据负载情况进行降频。 |
|
相对湿度 |
10% 至 95%（无冷凝）（工作和存储）。 |
|
压力 |
500 毫巴至 1060 毫巴（工作和存储）。 |
