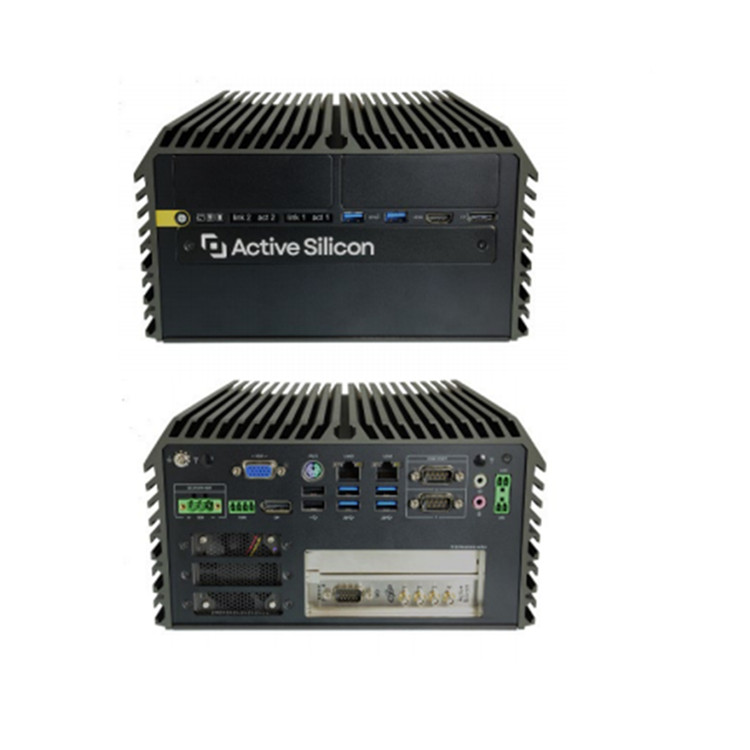

Active Silicon机器视觉计算机AS-ONC-1402-24W-4XCXP-A
- 品牌名称：Active Silicon
- 规格型号：AS-ONC-1402-24W-4XCXP-A
- 产品资料：Active Silicon机器视觉计算机AS-ONC-1402-24W-4XCXP-A.pdf
功能强大的Oncilla机器视觉计算机——CoaXPress，是一款坚固耐用、结构紧凑的工业级PC，旨在采集和传输高质量图像和视频，同时为其他处理任务保留充足的计算能力。
其特性包括第 12代英特尔酷睿i7系列处理器、2个PCIe扩展插槽和2个DDR5 SO-DIMM内存插槽。它支持16GB DDR4内存，并可扩展至64GB，支持ECC/非ECC内存，运行频率可达4800MHz。该系统集成了FireBird Quad CXP-12图像采集卡（支持PoCXP协议），并预装了操作系统、Active Silicon软件和软件开发工具包，构成一套完整的机器视觉系统。
Oncilla系统采用Active Silicon的新软件和固件进行设计和测试，并持续参与新固件和软件版本的回归测试计划。该PC硬件已通过多项国际认证，包括铁路和军事行业的认证，确保在各种严苛环境下都能稳定可靠地运行。该系统在设计时充分考虑了长期可用性，采用长期可用的组件和处理器，目标是确保同一系统配置至少七年的可用性。
拥有一个成熟可靠的视觉系统平台可以节省大量的系统集成时间，而将软件集成到系统中则有助于快速开发应用程序。Oncilla 机器视觉计算机包含 Active Silicon 软件开发工具包 (ActiveSDK) 的许可。该工具包提供示例应用程序和优化的库。配合预装的用于控制相机和图像采集卡的 ActiveCapture 工具，两者结合可实现快速的系统开发和集成（ActiveCapture 和 ActiveSDK 的详细说明请参见单独的数据手册）。此外，还提供适用于 Cognex VisionPro、HALCON、Common Vision Blox、StreamPix、LabVIEW、Matlab 等第三方应用程序的驱动程序。
Oncilla 机器视觉计算机的核心是 FireBird Quad CXP-12 图像采集卡。每个 CoaXPress 连接均支持高达 12.5 Gbps 的数据速率，同时支持高达 13W 的设备供电和高达 42 Mbps 的设备控制——所有这些都通过单根同轴电缆实现。对于速度更快的设备，可以将多个连接级联，以提供单根同轴电缆带宽的数倍。系统支持超长电缆长度——使用 Belden 1694A 电缆时，12.5 Gbps 速率下可达 35 米，3.125 Gbps 速率下可达 100 米——使用更粗的电缆甚至可以实现更长的距离。
集成 FireBird 图像采集卡的 Oncilla 系统采用 Active Silicon 的专有 DMA 引擎技术“ActiveDMA”，旨在实现更高性能。这项技术创新应用了基于 RISC 的处理器技术，可确保高速、低延迟的图像数据传输，并且无需 CPU 干预。此外，图像采集卡驱动程序提供完整的 GenICam 支持，其中包括用于数据流和寄存器访问的 GenTL Producer。除了控制硬件的函数外，这些库还包含用于图像处理和显示的通用函数。
这款电脑非常适合机器视觉任务，例如制造业中的机器视觉，以及车辆感知、无人机和人工智能应用。
- 坚固耐用的Oncilla工业PC。
- 处理器：Intel Core i7-12700TE（第12代Intel Alder Lake-S处理器）。
- 16GB DDR5 SDRAM。
- 256GB SSD固态硬盘。
- 多种扩展选项和丰富的I/O接口。
- 已安装四路CoaXPress图像采集卡。
- 高性能CXP 2.1，输入速率高达50Gbps。
- ActiveDMA引擎——零CPU占用率采集。
- I/O接口，包括末端I/O。
- 支持PoCXP（CoaXPress供电）。
- 完全支持GenICam（包括GenTL Producer）。
- 包含成熟的ActiveCapture和ActiveSDK软件。
|
产地 |
英国 |
|
工业电脑 - 系统 |
|
|
处理器 |
第 12代英特尔 Alder Lake-S 系列 |
|
CPU |
英特尔酷睿 i7-12700E（12 核 / 35W TDP） |
|
芯片组 |
英特尔 R680E |
|
工业电脑 - 显卡 |
|
|
显示端口 |
|
|
VGA |
1 个 VGA 接口（1920 x 1080 @ 60Hz） |
|
DisplayPort |
2 个 DP 接口（4096 x 2304 @ 60Hz） |
|
|
已验证的DP 分辨率为max.3840 x 2160 @ 60Hz |
|
HDMI |
1 个 HDMI 接口（4096 x 2160 @ 30Hz） |
|
|
已验证的DP 分辨率为max.3840 x 2160 @ 30Hz |
|
显示输出 |
支持四屏独立显示 |
|
图形芯片组 |
集成 Intel UHD Graphics 770 显卡 |
|
工业 PC - I/O |
|
|
LAN |
2 个千兆以太网端口 (RJ45)（GbE1；Intel I219 / GbE2；Intel I210） |
|
COM |
2 个 RS-232/422/485 端口，带自动流量控制（支持 5V/12V）（DB9） |
|
USB |
2 个 USB 3.2 Gen2x1 (10Gbps) (A 型) |
|
|
4 个 USB 3.2 Gen1x1 (5Gbps) (A 型) |
|
|
2 个 USB 2.0 (480Mbps) (A 型) |
|
PS/2 |
1 个 PS/2 (6 针 Mini-DIN 母头) |
|
工业 PC - 存储 |
|
|
内存 |
16GB 4800MHz DDR5 SDRAM |
|
SSD 存储 |
256GB M.2 SSD |
|
存储扩展（标准配置不包含） |
1 个 2.5 英寸内置 SATA 硬盘/固态硬盘托架（SATA 3.0） |
|
|
3 个 mSATA 插槽（SATA 3.0 与 Mini-PCIe 插槽共享） |
|
RAID 支持 |
支持 RAID 0/1/5/10 |
|
工业 PC - 扩展 |
|
|
PCIe 扩展插槽 |
|
|
插槽 1 |
x16 – FireBird 4xCXP-12，带 PEG 连接器，支持 PoCXP |
|
插槽 2 |
x1 – 可供用户扩展 |
|
Mini PCIe 插槽 |
3 个全尺寸 Mini-PCIe 插槽 |
|
CMI（组合式多 I/O）接口 |
2 个高速 CMI 接口 |
|
、 |
2 个低速 CMI 接口 |
|
CFM（控制功能模块）接口 |
1 个 CFM IGN 接口，用于连接可选的 CFM-IGN 模块 |
|
物理和环境参数 |
|
|
尺寸（宽 x 深 x 高） |
227 x 261 x 128 毫米 |
|
重量 |
5440 克 |
|
电源输入 |
9-48VDC，3 针接线端子 |
|
工作温度 |
0°C 至 60°C（环境温度） |
|
|
（符合 IEC60068-2-1、IEC60068-2-2 和 IEC60068-2-14 标准。） |
|
存储温度 |
-15°C 至 85°C |
|
相对湿度 |
10% 至 90%（无冷凝；工作和存储） |
|
冲击和振动 |
符合 MIL-STD-810H 标准。 |
|
操作系统支持 |
Windows 10 / 11 |
|
|
Linux（请联系销售部门）。 |
