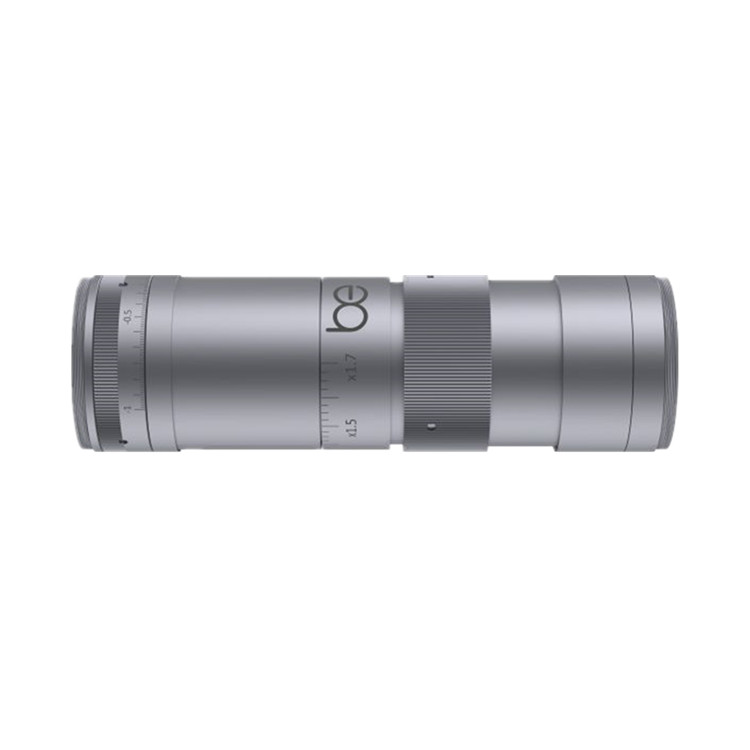

Beamera变焦光束扩展器USP-VX0.5-1.7-2H
- 品牌名称：Beamera
- 规格型号：USP-VX0.5-1.7-2H
- 产品资料：Beamera变焦光束扩展器USP-VX0.5-1.7-2H.pdf
某些应用需要将光束尺寸无缝调节至 1 倍左右，例如，当系统设计为准确或接近原始激光光束尺寸时。
虽然市面上标准的扩束器扩束倍率范围为 1 倍至 4 倍，理论上正向和反向使用时可覆盖 0.25 倍至 4 倍，但在系统调整过程中翻转扩束器仍然很不方便，也不理想。因此，Beamera 推出了 HP/USP（高功率和超短脉冲兼容）扩束器——一款可变焦的激光扩束器，扩束倍率范围为 0.5 倍至 1.7 倍，可在整个范围内连续变焦。
该产品适用于所有三种谐波——红外、绿光和紫外光，并兼容钕激光器和镱激光器。
发散角调节机构可提供平滑精细的发散角调节补偿，而精细调节对于激光加工工艺的微调至关重要。
扩束器的设计符合工业激光应用对稳定性、寿命和可靠性的严格要求，因此适用于工业应用和高要求的科研应用。
- 仅 5 毫米的轴向介质厚度确保器件引入小的群延迟色散 (GDD)。
- 兼容 50 fs 及更短脉冲。
- 在整个扩展范围内，扩展调整过程中始终保持准直。
- 适用于直径 4~9 毫米的光束
- 放大倍率：5 倍至 1.7 倍
- 波长：343、355、515、532、1030、1064 纳米
- 滑动透镜设计
- 光束漂移小于 500 微弧度
- 透镜采用熔融石英制成
- 无内部焦点
- 激光损伤阈值（纳秒级）：
>30 J/cm² @ 1064 纳米，10 纳秒，100 赫兹
>20 J/cm² @ 532 纳米，10 纳秒，100 赫兹
>10 J/cm² @ 355 纳米，10 纳秒，100 赫兹
- 激光损伤阈值（超快级）：
>3.7 J/cm² @ 1064 纳米，10 皮秒，100 赫兹
>1.8 J/cm² @ 532 纳米，10 皮秒100 Hz
>0.3 J/cm² @ 355 nm，1 ps，100 Hz
|
产地 |
立陶宛 |
|
波长 |
343、515、1030 纳米 |
|
放大倍率范围 |
0.5倍-1.7倍 |
|
指向稳定性 |
<200 prad |
|
光学设计 |
伽利略式 |
|
透镜数量 |
4 |
|
总玻璃厚度 |
7.5 毫米 |
|
透射率 |
>99% |
|
激光损伤阈值 (LIDT) |
>3.7J/cm² @ 1030 nm；10ps；10kHz |
|
|
>1J/cm² @ 515 nm；10ps；10kHz |
|
|
>0.5J/cm²@343 nm；10ps；10kHz |
|
无内部重影 |
是 |
|
安装螺纹 |
输入和输出端均为 SM2 接口 |
|
夹紧方式 |
0.519 x 42 mm 圆柱体 |
