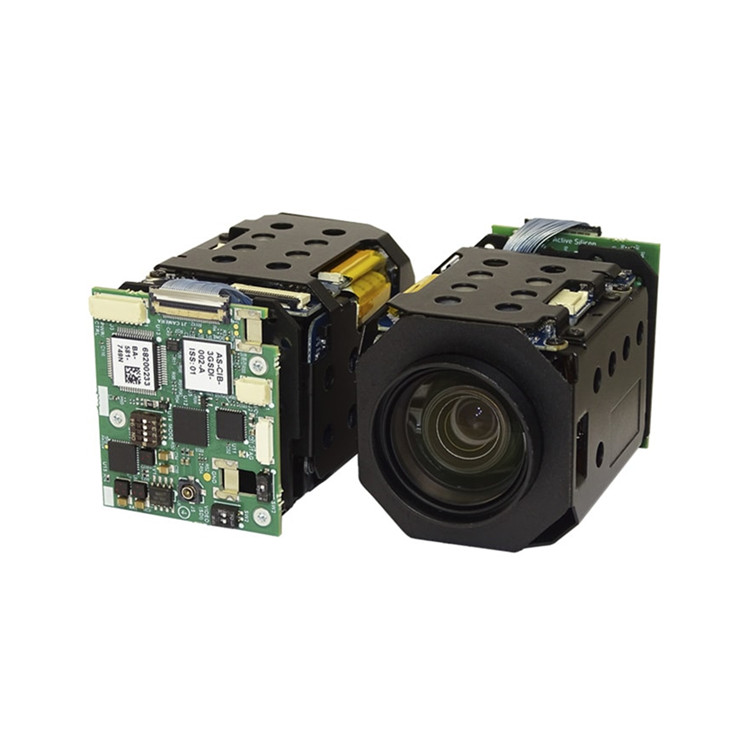

Harrier 10倍自动对焦变焦3G-SDI摄像机是一款紧凑型低功耗相机，具备实时3G-SDI视频输出和10倍光学变焦功能。
这款3G-SDI模块相机配备200万像素索尼STARVIS CMOS传感器，同时提供标清(SD)模拟视频输出，并支持HD-VLC输出模式，适用于长距离电缆传输应用。
Harrier 10倍自动对焦变焦3G-SDI相机的尺寸仅为75 x 43 x 45.5毫米（长 x 宽 x 高），重量为152克。它提供符合SMPTE 424M和SMPTE 292M标准的视频输出，可达1080p60全高清。这款摄像机的先进功能包括实时真宽动态范围 (WDR)、日夜模式 - 红外截止滤光片移除 (ICR)、数字降噪 (2D + 3D DNR) 和数字图像稳定。相机可通过 TTL、RS-232 和 RS-485 接口的 VISCA 协议串行通信进行控制，也可使用 Pelco D/P 控制协议。开机时，可通过拨码开关设置串行通信协议、HD-VLC 输出和相机视频输出模式。
Active Silicon 提供两款配备 SDI 视频输出的 Harrier 10 倍自动对焦变焦相机。Harrier 10 倍自动对焦变焦 SDI 相机更加紧凑，并提供 EX-SDI 和 HD-TVI 输出选项。 Harrier 10倍自动对焦变焦3G-SDI相机同样提供高质量的3G/HD-SDI输出，它由一台Harrier 10倍自动对焦变焦（LVDS）相机和一块Harrier 3G-SDI相机接口板组成；这使得它能够支持HD-VLC输出，我们建议在搭配超长线缆和Bluebird SDI适配器使用时采用此功能。此外，该接口板还可以进行改装，以添加自定义视频处理功能。
- 紧凑型 3G-SDI/HD-SDI 相机解决方案。
- 10 倍光学变焦和 32 倍数字变焦。
- 1/2.8 英寸 200 万像素索尼 IMX462LQR-C STARVIS CMOS 传感器。
- 支持 1080p – 60/50/30 fps 和 720p – 60/50/30 fps。
- HD-VLC 输出模式，适用于长距离电缆传输。
- TTL/RS-232 串行 VISCA 和 Pelco – D/P 控制协议。
- 单个 VISCA 可编程 3.3V PWM 输出通道。
- 视频模式选择开关和内置测试图案。
- 在 720p50/59.94/60 模式下，可同时输出模拟信号（PAL/NTSC）。
|
产地 |
英国 |
|
相机规格 |
|
|
图像传感器 |
1/2.8″ 索尼 IMX462LQR-C CMOS 传感器（逐行扫描）[issue02 相机] |
|
有效像素 |
约 2,130,000 像素 [issue02 相机] |
|
视频格式（高清） |
1080p/60、1080p/30、720p/60、720p/30 |
|
视频格式（标清） |
NTSC / PAL |
|
照度min. |
|
|
彩色（1/30 秒，60dB） |
0.003 lux |
|
彩色 DSS （1/8 秒，60dB） |
0.00075 lux |
|
黑白（1/30 秒，60dB） |
0.0004 lux |
|
黑白 DSS （1/8 秒，60dB） |
0.0001 lux |
|
|
[AS-CAM-10LHD-A 版本 02 的参数] |
|
信噪比 |
大于 50dB |
|
自动增益控制 (AGC) |
关闭/开启 |
|
快门速度 |
1/30(25) – 1/30,000 秒 |
|
同步系统 |
内同步 |
|
光圈控制 |
20 级 |
|
数码慢快门 (DSS) |
关闭 / 2 倍 / 4 倍 / (8 倍，限 60 或 50 fps) |
|
|
[DSS = 数码慢快门] |
|
白平衡 |
自动、单次调节、手动、室内、室外 |
|
自动曝光 (AE) |
自动、光圈优先、快门优先、手动 |
|
镜头（广角至长焦） |
10 倍光学变焦，焦距 f= 5.1mm 至 51mm，光圈 F1.6 至 F1.8 |
|
数码变焦 |
关闭 / max.2 倍 – 32 倍 |
|
对焦系统 |
自动、单次调节手动 |
|
水平视角（广角至长焦） |
57° 至 6.2° |
|
物距（广角至长焦） |
min.100mm 至 1000mm |
|
控制协议 |
串行 VISCA、Pelco-D / Pelco-P |
|
波特率 |
2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 |
|
摄像头功能 |
日夜模式 |
|
|
红外滤光片移除 (ICR)。自动/白天/夜晚/外置 |
|
宽动态范围 (WDR) |
实时。关闭/WDR/背光补偿 (BLC) |
|
数字降噪 |
2D+3D DNR，关闭/低/中/高/自动 |
|
数字图像稳定 |
可用 |
|
高光/背光补偿 (HLC/BLC) |
关闭/开启/仅限夜间 |
|
除雾 |
可用 |
|
移动侦测 |
侦测关闭/3个位置 |
|
隐私遮罩 |
遮罩关闭/24个位置 |
|
缺陷检测 |
可用，开启/关闭 |
|
镜像 |
关闭，水平，垂直，水平和垂直 |
|
一般信息 |
|
|
电源要求 |
9 – 15V 直流电 |
|
功耗 |
约 4 瓦（典型值 @ 1080p60） |
|
工作温度 |
-5°C 至 +50°C（Harrier 10 倍自动对焦变焦 3G-SDI 摄像机） |
|
存储温度 |
-20°C 至 +60°C（Harrier 10 倍自动对焦变焦 3G-SDI 摄像机） |
|
工作湿度 |
10% 至 90%（无冷凝） |
|
尺寸（长 x 宽 x 高） |
75mm x 43mm x 45.5mm |
|
重量 |
约 120 克 |
