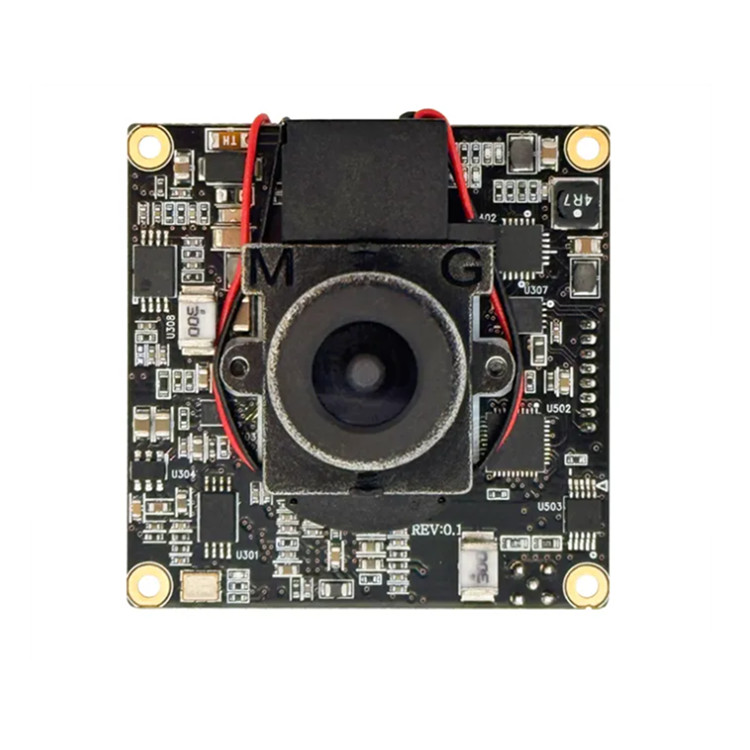

Active Silicon板卡摄像机AS-BCAM-S42-001-A
- 品牌名称：Active Silicon
- 规格型号：AS-BCAM-S42-001-A
- 产品资料：Active Silicon板卡摄像机AS-BCAM-S42-001-A.pdf
3G-SDI 板载摄像机是一款 42x42mm 的板载摄像机，配备 2MP 索尼 CMOS 传感器。它提供 3G-SDI 视频输出，并可选配 EX-SDI 输出接口，从而可以使用更长的传输线缆（相比 SDI）。该摄像机支持 CVBS 和 SDI/EX-SDI 同步输出。
这款板载摄像机具备所有现代摄像机功能，包括实时真宽动态 (True WDR)、数字降噪 (2D+3D)、隐私遮罩功能、数字图像稳定 (DIS)、高光补偿、智能运动检测和除雾功能等等。预装的可切换红外滤光片（见图）支持红外截止滤光片移除 (ICR) 功能，并提供良好的日夜成像效果。
默认情况下，该摄像机可通过 VISCA 串行通信协议进行控制，但也可通过 Pelco-D/P 协议进行控制。
标配一支焦距为 3.6mm 的 M12 镜头。Active Silicon 提供不同视场角/焦距的镜头供您选择。
- 1/2.8 英寸 200 万像素索尼 IMX462 CMOS 传感器。
- 输出：3G-SDI/EX-SDI 和 CVBS。
- 1080p – 60/50/30/25 fps，720p – 60/50/30/25 fps。
- 数码变焦：2 倍 – 32 倍。
- 实时真宽动态范围 (WDR)。
- 数码降噪 (2D+3D DNR)。
- 数码图像稳定。
- 高光补偿 (HLC/BLC)。
- VISCA 和 Pelco-D/P 控制协议。
- 内置 ICR（可切换红外截止滤光片）。
- 标配 6mm M12 标准镜头；另有其他镜头可选。
|
产地 |
英国 |
|
摄像机规格 |
|
|
图像传感器 |
1/2.8英寸 200万像素索尼 IMX462 CMOS 传感器（逐行扫描） |
|
有效像素 |
约2,120,000 像素 |
|
视频输出 |
SDI/EX-SDI（MMCX 接口），CVBS（接头接口） |
|
视频格式（高清） |
1080p 60/50/30/25fps，720p 60/50/30/25fps |
|
模拟分辨率 |
VBS（无宽动态）PAL/NTSC |
|
照度min. |
|
|
彩色（1/30 秒） |
0.5 lux |
|
黑白（1/30 秒） |
0.1 lux |
|
彩色 DSS（1/8 秒） |
0.125 lux |
|
黑白 DSS（1/8 秒） |
0.025 lux |
|
镜头 |
M12 |
|
（标准接口3.6mm 焦距，视场角 – 水平114.3°，水平94.8°，垂直49.5°，带可切换红外滤光片）滤镜） |
|
|
增益控制 (AGC) |
关闭 / 开启 |
|
亮度 |
0 – 20 级 |
|
快门速度 |
自动 / 手动 1/30 (1/25) ~ 1/30,000 秒 |
|
动态同步 (DSS) |
关闭 / 2 倍 / 4 倍 (/8 倍，限 60 或 50fps 模式) |
|
无闪烁 |
开启 / 关闭 |
|
宽动态/背光补偿 (WDR/BLC) |
关闭 / 宽动态 / 背光补偿 |
|
数码变焦 |
2 倍 – 32 倍 |
|
日夜模式 |
自动 / 日 / 夜 / 外接 |
|
白平衡 |
自动、一键、手动、室内、室外 |
|
通讯ID |
1 – 255 |
|
控制协议 |
VISCA、Pelco-D/Pelco-P |
|
波特率 |
2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 |
|
摄像机功能 |
|
|
数字降噪 |
自动 / 关闭 / 低 / 中 / 高 |
|
数字图像稳定 |
关闭 / 开启 |
|
高光补偿 (HLC) |
关闭 / 开启 / 限夜间模式 |
|
除雾 |
关闭 / 开启（自动 / 手动） |
|
防抖 |
关闭 / 开启 |
|
伽玛值 |
0.45 / 0.55 / 0.65 / 0.75 |
|
移动侦测 |
关闭 / 开启（3 档） |
|
隐私遮罩 |
关闭 / 开启（24 种遮罩） |
|
缺陷检测 |
关闭 / 开启 |
|
镜像 |
关闭 / 水平 / 垂直 / 水平和垂直 |
|
清晰度 |
0 – 10 级 |
|
自适应对比度增强 (ACE) |
关闭 / 低 / 中 / 高 |
|
一般参数 |
|
|
电源要求 |
12V 直流 ± 10% |
|
功耗 |
约 3W |
|
工作温度 |
-10°C 至 +50°C |
|
存储温度 |
-20°C 至 +60°C |
|
工作湿度 |
0% 至 80%（无冷凝） |
|
存储湿度 |
0% 至 90%（无冷凝） |
|

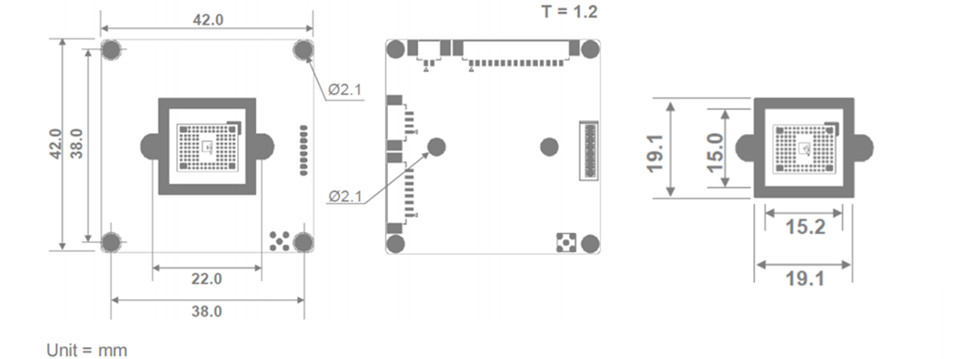

尺寸（长 x 宽 x 高） |
|
|
仅板载摄像头 |
42x42x1.2mm（长 x 宽 x 高） |
|
含镜头、支架和红外截止滤光片的板载摄像头 |
42x48x约 29mm（长 x 宽 x 高） |
|
重量（含镜头、支架和红外截止滤光片的板载摄像头） |
30g |
