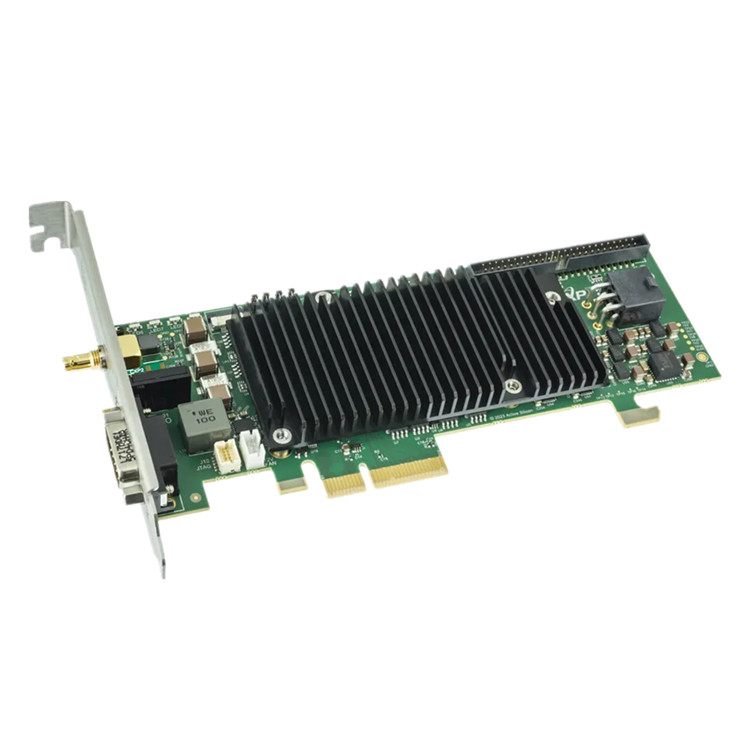

FireBird 单 CXP-12 超薄图像采集卡是 Active Silicon新推出的 FireBird 系列图像采集卡之一。它支持单连接 CXP-12 摄像头，数据传输速率高达 12.5 Gbps。作为一款超薄板卡，它适用于小型嵌入式 PC 机箱、2U 机架式机箱以及标准 PC。
FireBird 采用 Active Silicon 的专有 DMA 引擎技术“ActiveDMA”，旨在实现高的性能。这项技术创新应用了基于 RISC 的处理器技术，确保高速、低延迟的图像数据传输，且无需 CPU 干预。
CoaXPress 是专业和工业应用中高速成像的传输标准，现已支持速度更快的 CXP-10 和 CXP-12。 CoaXPress 连接支持高达 12.5 Gbps 的数据传输速率，同时支持高达 13W 的设备供电和高达 42 Mbps 的设备控制——所有这些都通过单根同轴电缆实现。它支持非常长电缆长度——使用 Belden 1694A 电缆时，12.5 Gbps 速率下可达 35 米，3.125 Gbps 速率下可达 100 米——使用更粗的电缆甚至可以实现更长的传输距离。
- CoaXPress 可通过单根线缆实现高速数据传输、供电和摄像头控制。
- 高性能 CXP 2.1，输入速率高达 25 Gbps。
- 高速 PCI Express 3.0 (Gen3) 四通道接口。
- ActiveDMA 引擎——零 CPU 占用即可完成数据采集。
- I/O 接口，包括端盖 I/O。
- 支持 PoCXP（CoaXPress 供电）。
- HD-BNC（Micro-BNC）连接器。
- 半长低矮型 PCIe 外形尺寸。
- 适用于普通 PC、小型嵌入式 PC 和 2U 机架式机箱。
- 完全支持 GenICam（包括 GenTL Producer）。
- 可通过单根线缆实现高速数据传输、供电和摄像头控制。
- 由成熟的 ActiveSDK 提供支持。
|
产地 |
英国 |
|
CoaXPress 接口 |
两个 75 欧姆 HD-BNC 连接器（也称为 Micro-BNC）均可支持高达 12.5 Gbps 的 CXP 传输速度。通过 HD-BNC 和 CoaXPress 供电 (PoCXP) 可为摄像机提供高达 17W 的功率，根据 CoaXPress 规范，摄像机端可提供 13W 的功率。 |
|
FireBird 单 CXP-12 |
支持连接一台单接口 CXP-12 摄像机 |
|
LED 指示灯 |
根据 CoaXPress 规范显示链路状态 |
|
缓冲内存 |
配备高达 2GB 的 DDR4 内存，用于在 CoaXPress 接口和 PCI Express 总线之间进行缓冲。 |
|
PCI Express |
四通道 Gen3 接口，支持 FireBird 到 PC 之间高达 3.4 GB/s 的数据传输速率。 |
|
I/O |
可用于触发器、光轴编码器、曝光控制和通用 I/O |
|
光隔离输入 |
4 个 |
|
光隔离输出 |
4 个 |
|
TTL 输入 |
4 个，耐压 5V |
|
TTL I/O |
4 个，5V 逻辑 |
|
RS-422 输入 |
4 个 |
