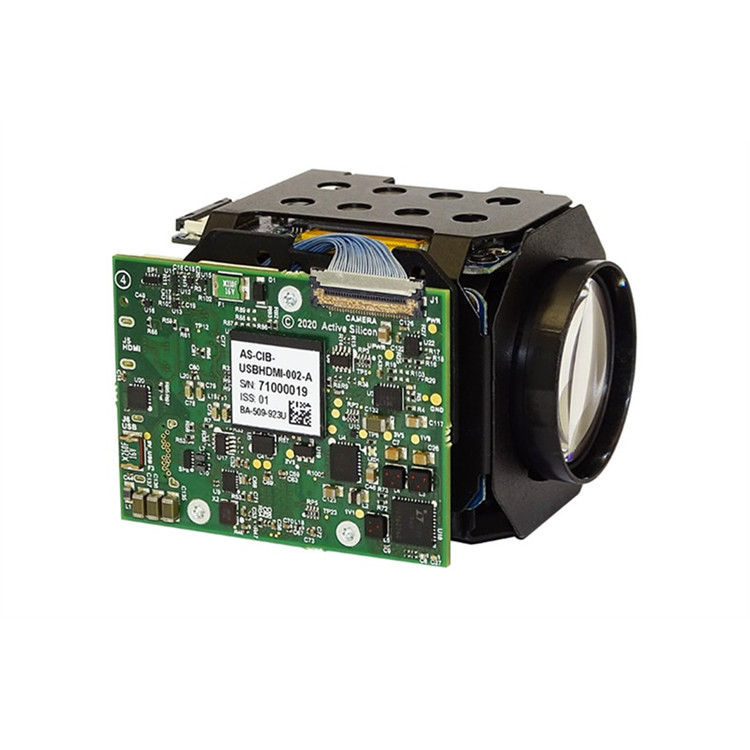

Active SiliconUSB/HDMI摄像机AS-CIB-USBHDMI-002-10LHD-A
- 品牌名称：Active Silicon
- 规格型号：AS-CIB-USBHDMI-002-10LHD-A
这款USB/HDMI自动对焦变焦摄像机配备200万像素索尼STARVIS CMOS传感器，支持10倍光学变焦（32倍数码变焦），尺寸仅为62.4mm x 55mm x 45.5mm（长x宽x高），重量仅为152g。支持max.1080p60全高清视频输出，符合SMPTE 274M和SMPTE 296M标准。
当电路板连接到高速USB 3.x主机时，USB视频输出功能启用。连接HDMI线缆后，HDMI输出功能启用。上电后，可通过电路板上的DIP开关设置选择摄像机视频模式。摄像机视频模式以及其他功能还可以通过RS-485/RS-232/TTL接口或Harrier虚拟COM端口发送VISCA命令，或使用UVC命令进行控制。USB接口可用作（UVC）视频输出、USB控制输入端口以及可选电源。 Active Silicon 可应要求提供 UVC 视频应用示例（包含源代码以及适用于 C++/CLI、C# 和 VB 的 Visual Studio 项目）。
该相机具备诸多先进功能，包括实时真宽动态范围 (WDR)、日夜模式 - 红外截止滤波器移除 (ICR)、数字降噪 (2D + 3D DNR) 和数字图像稳定功能。
- 紧凑型 USB 3.1 Gen1 和 HDMI 摄像机解决方案。
- 10 倍光学变焦和 32 倍数码变焦。
- 1/2.8 英寸 200 万像素索尼 IMX462LQR-C STARVIS CMOS 传感器。
- 支持 1080p – 60/50/30 fps，720p – 60/50/30 fps。
- 两个视频输出端口可同时显示画面。
- 有效像素约 2,130,000。
- 快门速度 1/30(25) – 1/30,000 秒。
- TTL/RS-232/RS-485 串行 VISCA、Pelco – D/P 控制协议或 USB 3.1 (UVC) 端口。
- 用于通过 USB 进行 VISCA 控制的虚拟 COM 端口。
- 可通过 USB 线缆供电。
|
产地 |
英国 |
|
摄像机规格 |
|
|
图像传感器 |
1/2.8″ 索尼 IMX462LQR-C CMOS 传感器（逐行扫描）[版本 02 相机] |
|
有效像素 |
约 2,130,000 像素 |
|
视频格式（高清） |
1080p/60、1080p/30、720p/60、720p/30 |
|
视频格式（标清） |
NTSC / PAL |
|
照度min. |
|
|
彩色（1/30 秒，60dB） |
0.003 lux |
|
彩色 DSS（1/8 秒，60dB） |
0.00075 lux |
|
黑白（1/30 秒，60dB） |
0.0004 lux |
|
黑白 DSS（1/8 秒，60dB） |
0.0001 lux |
|
|
[AS-CAM-10SHD-A 版本 02 的参数] |
|
信噪比 |
大于 50dB |
|
自动增益控制 (AGC) |
关闭/开启 |
|
快门速度 |
1/30(25) – 1/30,000 秒 |
|
同步系统 |
内同步 |
|
光圈控制 |
20 级 |
|
数码慢快门 (DSS) |
关闭 / 2 倍 / 4 倍 / (8 倍，限 60 或 50 fps) |
|
|
[DSS = 数码慢快门] |
|
白平衡 |
自动、单次调节、手动、室内、室外 |
|
自动曝光 (AE) |
自动、光圈优先、快门优先、手动 |
|
镜头（广角至长焦） |
10 倍光学变焦，焦距 f= 5.1mm 至 51mm，光圈 F1.6 至 F1.8 |
|
数码变焦 |
关闭 / max. 2 倍 – 32 倍 |
|
对焦系统 |
自动、单次调节手动 |
|
水平可视角度（广角至长焦） |
57° 至 6.2° |
|
物距（广角至长焦） |
min.100mm 至 1000mm |
|
水平分辨率 |
700 电视线 |
|
控制协议 |
UVC / Pelco – D/P / VISCA，USB（虚拟 COM 端口）/ TTL / RS-232 |
|
波特率 |
2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 |
|
摄像头功能 |
|
|
日夜模式 |
红外滤光片移除 (ICR)。自动/白天/夜晚/外置 |
|
宽动态范围 (WDR) |
实时。关闭/WDR/背光补偿 (BLC) |
|
数字降噪 |
2D+3D DNR。关闭/低/中/高/自动 |
|
数字图像稳定 |
可用 |
|
高光/背光补偿 (HLC/BLC) |
关闭/开启/限夜间 |
|
除雾 |
可用 |
|
移动侦测 |
侦测关闭/3个位置 |
|
隐私遮罩 |
遮罩关闭/24个位置 |
|
缺陷检测 |
可用，开启/关闭 |
|
镜像 |
关闭，水平，垂直，水平和垂直 |
|
物理和环境参数 |
|
|
电源要求 |
9 – 15V 直流电 |
|
功耗 |
约 4.8W（典型值，1080p60，同时启用 USB 和 HDMI 输出） |
|
工作温度 |
0°C 至 +50°C |
|
存储温度 |
-20°C 至 +60°C |
|
工作湿度 |
10% 至 90%（无冷凝） |
|

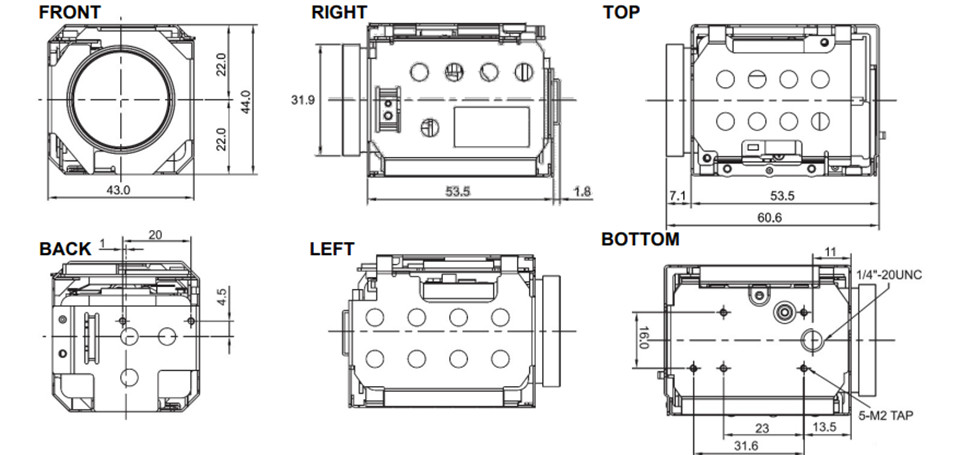

尺寸（长 x 宽 x 高） |
62.4mm x 56mm x 45.5mm |
|
重量 |
138g |
