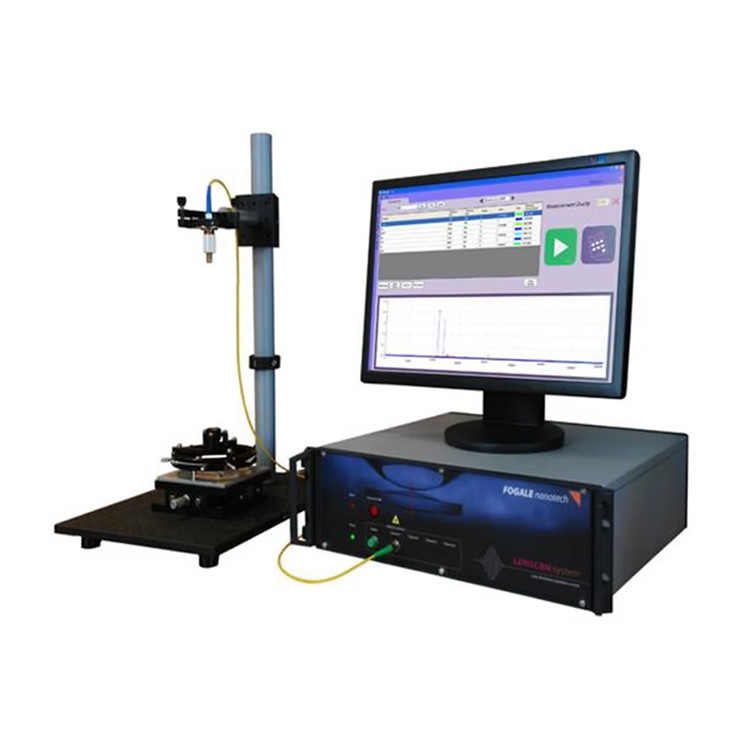

Opto Alignment透镜扫描系统Lenscan 600
461 阅读
- 品牌名称：Opto Alignment
- 规格型号：Lenscan 600
- 产品资料：Opto Alignment透镜扫描系统Lenscan.pdf
产品介绍
Lenscan系统可以直接测量组件中所有光学元件（透镜、立方体透镜、平面透镜等）沿光轴的位置和中心厚度。在光学设计和制造过程的各个环节，该系统都能显著节省时间并进行质量评估。
性能特点
- 样品设置，样品定义（包含详尽的已知玻璃材料列表）
- 自动图案匹配
- 精度/重复性测试
- 测量批次统计
- 环境条件监测，确保内部延迟线光学折射率计算的准确性
- 采用高精度长度标准进行特定的线性校准程序，并在整个系统范围内进行测试
- 可选配电动准直器，并带有向导以查找设置
技术参数
|
产地 |
美国 |
|
版本 |
电子单元/分离式延迟线 |
|
内部计量 |
线性刻度 |
|
测量范围 |
600 mm |
|
测量时间或频率 |
30 s |
|
Abs.精度 |
± 1 μm |
|
测量通道 |
max. 4 |
|
工作距离 |
600 mm |
|
可测量厚度min. |
空气中粒径小于 30 μm（可选小于 10 μm） |
|
光源 |
SLDλ=1.3 μm |
