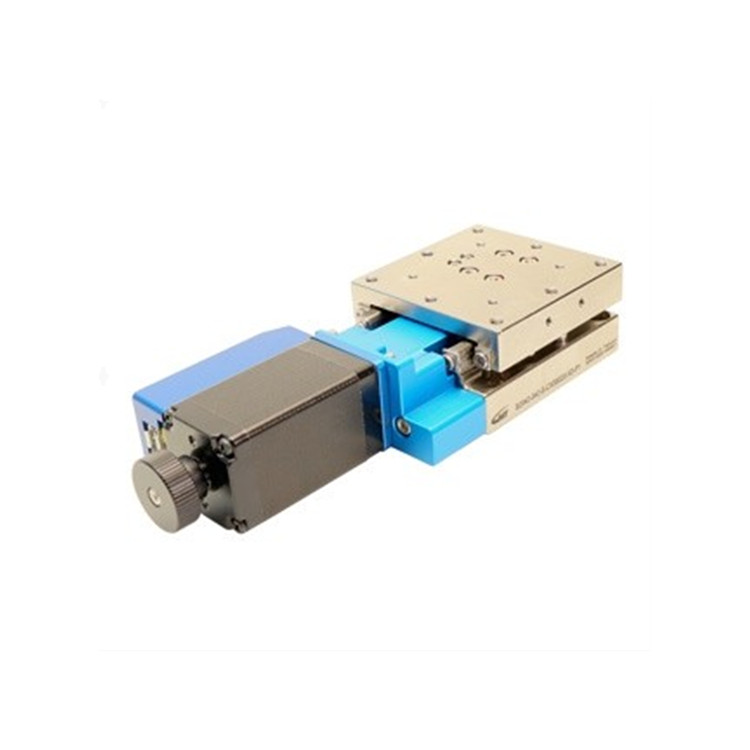

CXS系列线性位移平台采用紧凑且成本优化的设计。其区别于其他电动定位平台之处在于：整个机身及导向元件均由不锈钢型材构成，因此无需额外安装导向装置。这带来了显著优势：不仅精度更高，更重要的是热稳定性得到显著提升。
我司CXS系列电动定位轴采用预加载滚珠丝杠与滚珠保持架设计，可实现短行程高精度移动。配合可选配的闭环步进电机，重复定位精度可达1微米以下，highest速度可达60毫米/秒。
电动平台配备新型Harting ix Industrial®以太网接口。这款坚固微型化接口取代传统RJ45连接，确保插头连接稳固可靠。
将精细平移平台与Fastech闭环步进电机结合使用，可提升重复定位精度并确保更准确的定位。系统持续监测目标/实际位置，自动补偿可能出现的机械误差或步进丢失现象，确保电动线性平台始终准确到达并保持目标位置。
该电动平台可通过以太网、RS485（USB）或EtherCAT等接口轻松接入您的系统。所有必要参数均已预设，无需额外编程知识即可立即实现闭环运行。简化运动控制——通过免费软件可轻松操控紧凑型线性平台，亦可使用Matlab、LabView、C++等标准程序自行开发程序，相关库文件与示例均可获取。
GMT高精度电动平台系统的优势：
成本优化设计
重复定位精度<1微米
滚珠丝杠实现高循环与高速运行
不锈钢材质
卓绝热稳定性
支持组合XY或XYZ平台
采用Nanotec双相步进电机
可选闭环步进电机，支持集成/外置控制器
Harting ix连接器——确保连接可靠
光学限位开关
即插即用，操作简便
兼容其他品牌设备
|

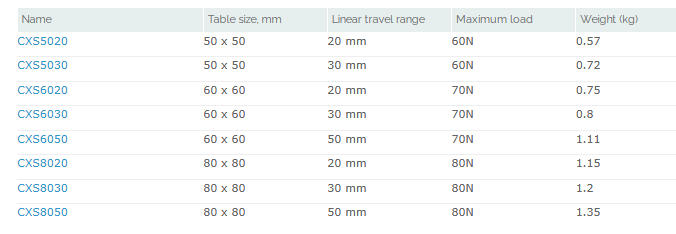

产地 |
加拿大 |
|
工作台尺寸，mm |
50 x 50 |
|
线性行程范围 |
20 mm |
|
max负载 |
60N |
|
重量（千克） |
0.57 |
|
螺距 |
1毫米，预加载滚珠丝杠 |
|
重复定位精度 |
±500纳米 |
|
highest速度 |
20毫米/秒（搭配EZI伺服电机可达50毫米/秒） |
|
min步进 |
<1微米 |
|
直线度 |
2微米 |
|
平行度 |
10μm |
|
材质 |
不锈钢（本体与导轨一体成型） |
|
电机 |
Nanotec/Fastech双相步进电机 |
|
连接器 |
Harting ix工业连接器 |
|
限位开关 |
光电式 |
|
供电电压 |
24V直流 |
|
兼容性 |
适配任意双相步进电机控制器 |
|
控制器 |
可选配集成闭环控制器 |
用于研究领域
激光与测量技术
适用于实验室及工业领域
实现精细复杂工艺的自动化
