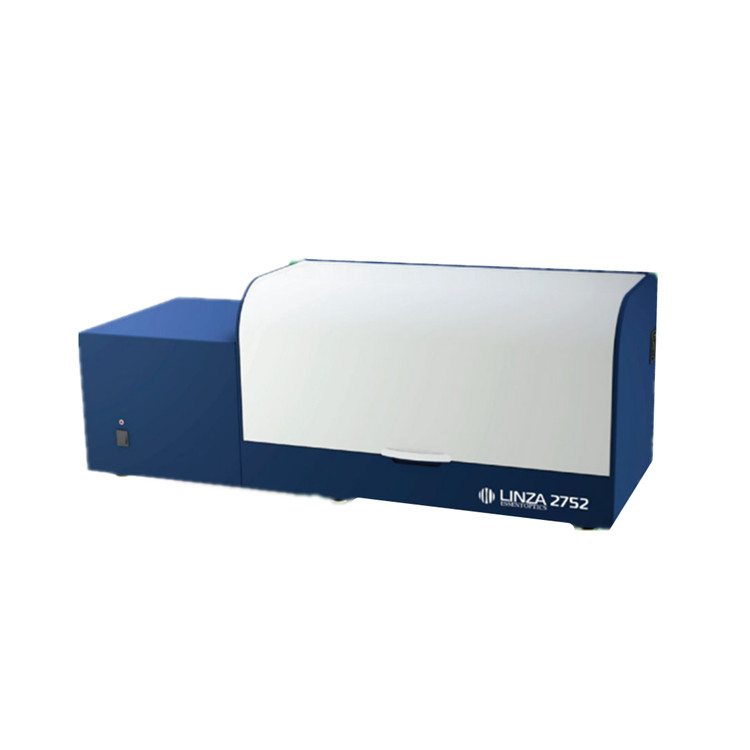

Essent optics中波红外光谱仪LINZA 2752
- 品牌名称：Essent optics
- 规格型号：LINZA 2752
- 产品资料：Essent optics中波红外光谱仪LINZA 2752.pdf
大多数光学元件都是透镜。透镜的形状和尺寸多种多样，包括凸透镜、凹透镜、柱面透镜和非球面透镜。透镜在安装到夹具或行星旋转支架上时，会在真空腔中进行镀膜。
由于真空镀膜工艺的特性，无法实时测量透镜的实际透射率或反射率。因此，通常使用平面参考样品进行工艺监控。然而，透镜上的镀膜通常与参考样品上的镀膜有所不同。对于许多应用而言，了解实际透镜的透射率至关重要。通常只有在所有透镜都安装到光学系统中后，才能分析其实际光学性能。识别“故障”透镜可能需要耗费大量时间和精力。对于包含多个透镜的系统和物镜，这些成本会更高。毋庸置疑，完整的透镜物镜的光谱性能也需要进行评估！
- LINZA 2752 分光光度计能够有效应对中波红外透镜和物镜轴向透射率测量方面的这些挑战。
- 凭借其大容量样品室和滑动式探测器，该仪器可以成功测量直径从 10 毫米到 150 毫米的单个透镜，以及端到端长度达 500 毫米的完整透镜组件。
|
产地 |
立陶宛 |
|
光学配置 |
|
|
光度功能 |
%T |
|
有效波长范围 |
2700 - 5200 nm |
|
单色仪光学系统 |
切尔尼-特纳式 |
|
光学元件 |
|
|
反射镜 |
Al + MgF |
|
透镜 |
CaF2 |
|
参考通道 |
有 |
|
波长采样间隔 |
0.5 - 100 nm |
|
波长扫描速度 |
3000 nm/min（5波长采样间隔） |
|
被测样品上的光斑尺寸 |
4.0 x 3.0 至 8.0 x 6.0 mm |
|
典型光谱分辨率 |
8.0 nm |
|
波长精度 |
4.0 nm |
|
波长重复精度 |
+/- 2.0 nm |
|
散射光强度 |
max.0.2% |
|
光度精度 |
NRC NG11 SRM； |
|
|
+/-0.010Abs (0.49Abs) |
|
|
+/-0.011Abs (0.82Abs) |
|
|
+/-0.013Abs (1.00Abs) |
|
|
+/-0.015Abs (1.26Abs) |
|
光度重复精度 |
NRC NG11 标准参考物质； |
|
|
+/-0.0016Abs (0.49Abs) |
|
|
+/-0.0036Abs (0.82Abs) |
|
|
+/-0.008Abs (1.00Abs) |
|
|
+/-0.013Abs (1.26Abs) |
|
基线稳定性 |
+/- 0.3 %/小时 |
|
光源 |
红外灯 |
|
样品仓 |
|
|
镜头直径max. |
200 毫米 |
|
镜头直径min. |
10 毫米 |
|
镜头焦距 |
-∞ ... -20 毫米 / +20 毫米 ... +∞ |
|
镜头组件长度max. |
500 毫米 |
|
接口、尺寸和重量 |
|
|
接口 |
USB 2.0 |
|
功耗 |
110 W |
|
电源输入 |
110-220 VAC，50-60 Hz |
|
宽 x 深 x 高 |
1060 x 420 x 420 毫米 （41.73 英寸 x 16.53 英寸 x 16.53 英寸） |
|
净重 |
86 公斤（190 磅） |
中波红外透镜和透镜组件的轴向透射率测量。
