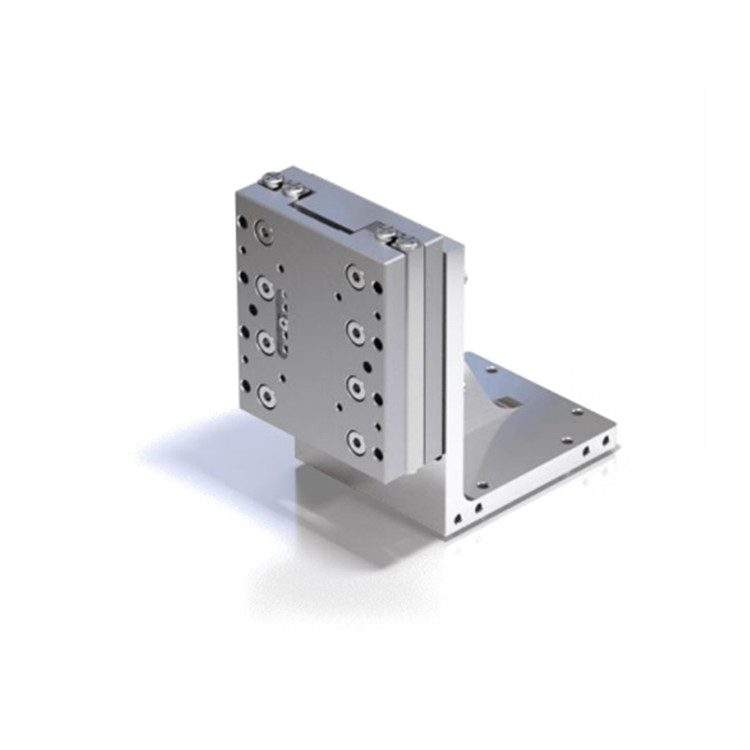

Xeryon垂直压电平台XVS-3-40-312-HV-MC1-C1-L150
516 阅读
- 品牌名称：Xeryon
- 规格型号：XVS-3-40-312-HV-MC1-C1-L150
- 产品资料：XERYON垂直压电平台XVS系列.pdf
产品介绍
XVS系列是一款由超声波压电电机驱动的高精度垂直平台。它采用紧凑型设计，定位速度快，精度达纳米级，并具有高力输出。Xeryon的电机技术确保了其长寿命、静音无振动运行以及断电后仍能保持位置。低发热量使其成为稳定纳米定位的理想选择。XVS广泛应用于各个行业，例如零件对准和样品操控。它提供多种长度和力等级规格，并可轻松堆叠成XZ或XYZ组件。对于更重的负载，可选配质量补偿装置以提高有效载荷能力。
性能特点
- 快速点对点定位：行程频率高达 50 Hz
- 平稳：1N、3N 和 5N 直驱式超声波压电电机
- 耐用：使用寿命 > 1000 公里或 2000 万次循环
- 强劲：负载能力100 克（或带质量补偿时可达 500 克）
- 用途广泛：提供非磁性和真空兼容版本
- 兼容性强：可与其他平台品牌完全互换
技术参数
|
产地 |
比利时 |
|
平台长度 |
40 毫米 |
|
编码器反馈分辨率 |
312 纳米 |
|
真空兼容性 (HV) |
是 |
|
质量补偿 |
MC1，有效载荷范围 150-250 克 |
|
可选 |
D-sub 连接器 (C1) |
|
电缆长度 |
150 厘米 |
|
温度范围 |
-30°C 至 +70°C |
|
湿度范围 |
20% 至 90% RH（无冷凝） |
|
散热量（仅电机） |
< 5 W (48 V) |
|
|
< 6 W (60 V) |
|
安装面平整度 |
< 平台平整度规格 |
|
内部工作电压 |
48 V（XD-C、XD-M 和 XD-19 控制器） |
|
|
60 V（XD-OEM 控制器） |

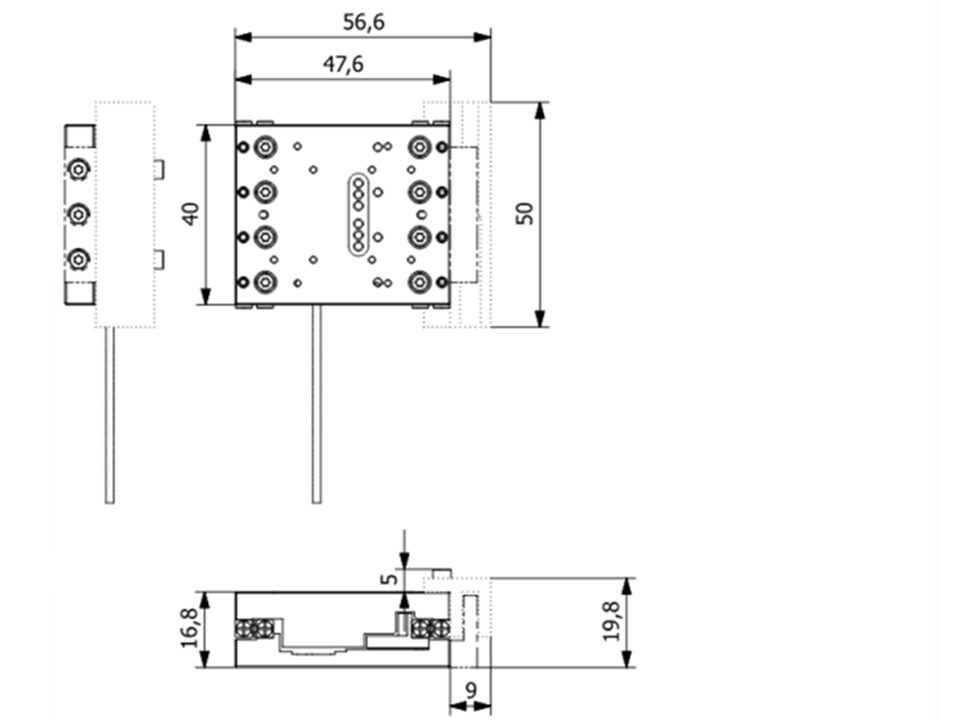

产品尺寸
