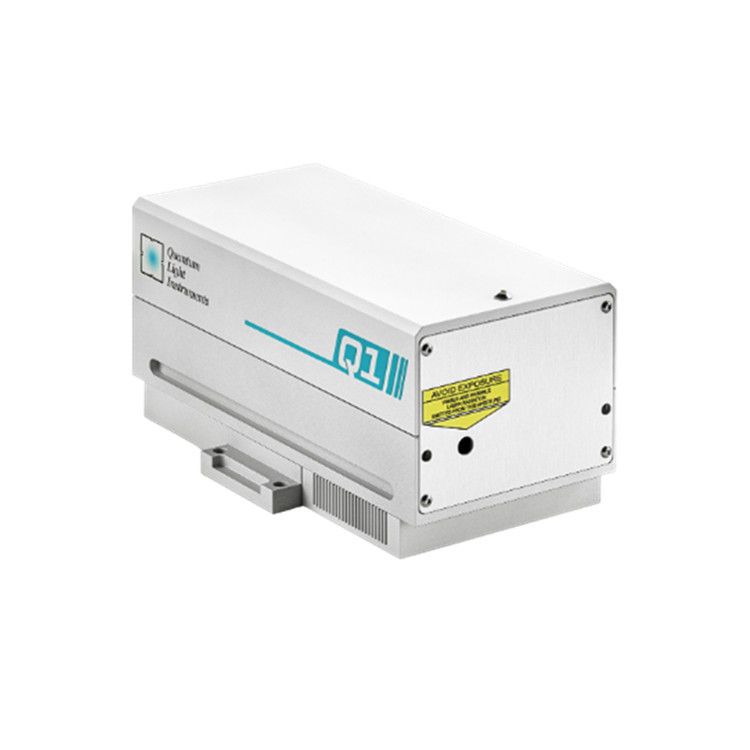

Q1 是一款紧凑型、高能效、二极管泵浦、风冷式 Q 开关激光器，专为需要高峰值功率脉冲的各种应用而设计。该激光器在 10 Hz 脉冲重复频率下可产生高达 40 mJ 的能量，在 50 Hz 脉冲重复频率下可产生高达 10 mJ 的能量。激光束的低发散角使其能够使用可选的 H1 系列谐波发生器模块有效率地转换为谐波波长。
该激光器可配置为分别使用 Nd:YLF 或 Nd:YAG 激光晶体发射 1053 nm 或 1064 nm 波长的激光。由于 Nd:YLF 晶体的热特性，在 1053 nm 波长下，该激光器可以在从单脉冲到脉冲重复频率（max）的范围内运行，而不会显著改变光束的发散角或轮廓。
创新的激光器设计打造了用户友好、维护简便的交钥匙系统。无需冷却器或笨重的电源，也无需将其放置在桌子下方。所有激光电子元件均集成在 Q1 机壳内，外部模块是提供激光控制接口的轻型控制器盒和提供 12V 直流电源的电源适配器。激光器的总重量不到 5 公斤。
- 脉冲能量高达 40 mJ，平均输出功率高达 0.5 W
- 风冷（无水）
- 脉冲持续时间短 < 8 ns
- 重量 < 5 kg（含电源）
- 泵浦二极管寿命保证 > 2 Gshot
- 脉冲重复频率可调
- 内置同步脉冲发生器，用于触发用户设备
- 可通过内置以太网接口进行远程控制
|
产地 |
立陶宛 |
|
脉冲重复频率 |
10Hz |
|
波长 |
1064 或 1053 nm |
|
脉冲重复频率 |
单次至 10 Hz |
|
脉冲持续时间 |
< 8 ns |
|
脉冲能量 |
|
|
1064 / 1053 nm |
8 / 10 mJ |
|
532 / 526.5 nm |
4 / 5 mJ |
|
355 / 351 nm |
2.4 / 3 mJ |
|
266 / 263 nm |
1.2 / 1.5 mJ |
|
213 / 211 nm |
0.5 mJ |
|
脉冲间能量稳定性 |
|
|
1064 / 1053 nm |
< 0.5 % RMS |
|
532 / 526.5 nm |
< 2.5 % RMS |
|
355 / 351 nm |
< 3.5 % RMS |
|
266 / 263 nm |
< 4 % RMS |
|
213 / 211 nm |
< 5 % RMS |
|
功率漂移 |
± 3.0 % |
|
光束轮廓 |
钟形，高斯拟合度 >75% |
|
光束发散角 |
< 1.5 mrad |
|
光束指向稳定性 |
< 10 µrad |
|
偏振 |
线偏振，水平偏振 |
|
典型光束直径 |
1.7 mm |
|
抖动 |
< 0.5 ns RMS |
|
可选衰减器透射范围 |
0.5 – 95 % |
|

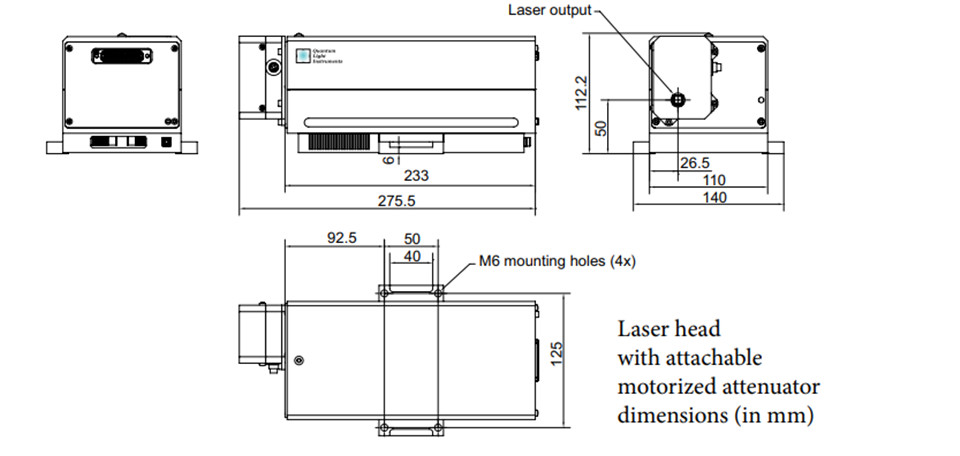

尺寸 |
|
|
激光头（宽×长×高） |
110 × 231 × 112 mm³ |
|
控制器单元（宽×长×高） |
108 × 191 × 59 mm³ |
|
电源适配器（宽×长×高） |
50 × 125 × 31 mm³ |
|
谐波发生器（宽×长×高） |
110 × 242 × 112 mm³ |
|
运行要求 |
|
|
冷却要求 |
风冷 |
|
环境温度 |
15 –30 °C |
|
相对湿度 |
10 – 80 %（无冷凝） |
|
电源电压 |
90 – 230 VAC，单相，47 – 63 Hz |
|
平均功耗 |
15 W |
激光诱导击穿光谱 (LIBS)
激光烧蚀
飞行时间光谱 (TOFS)
光诱导荧光 (LIF) 光谱
非线性激光光谱
闪光光解
光声学
计量学
