产品介绍

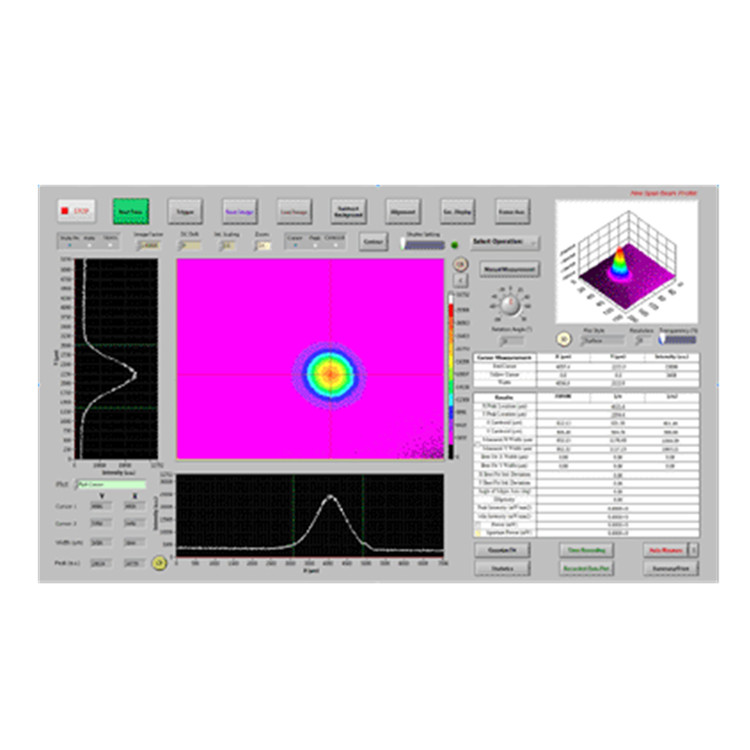

激光光束分析仪是一款基于高精度CCD相机的测量工具，用于测量可见光和近红外波段的激光。它拥有1600 x 1200像素（像素尺寸为4.4微米 x 4.4微米）或2752 x 2192像素（像素尺寸为4.54微米 x 4.54微米）的高像素相机，并配备高速USB 3.0接口。该仪器可与支持USB 3.0的PC配合使用，实现快速激光光束测量。它具有高动态范围，并采用软件自动快门控制，更大限度地减少激光对相机的饱和。我们功能强大的5.1版本软件可执行超过50种激光光束测量功能，包括峰值和质心识别、缩放测量和显示、高斯拟合、光束宽度测量、3D显示、光束比较以及其他附加功能，例如干涉条纹间距和光束对准。激光光束分析仪可快速评估激光光束质量。
激光束分析仪能够识别激光束的空间特征（包括光束宽度、发散角和方向），并帮助系统设计人员规划和预测激光束的用途。激光束分析仪对于激光器制造商的质量控制至关重要。
性能特点
- 实时背景图像扣除（用于去除背景噪声）
- 光标控制轮廓测量
- 强度峰值识别与跟踪
- 光束质心识别与跟踪
- 图像叠加（可模拟多次曝光功能）
- 图像减法
- 帧平均
- 灵活旋转中心
- 强度缩放
- 直流漂移（用于上下移动强度）
- 带报警的光束光斑对准
- 两组用于对比度确定的光标
- 实时和离线轮廓测量
- 点对点测量
- X 和 Y 强度轮廓上的灵活光标测量
- 强度归一化
- 校准的 X 和 Y 刻度
- 用于 X 和 Y 刻度调整的成像因子
- 光束宽度测量
- 椭圆率确定
- 自动旋转和测量
- 高斯拟合及结果摘要
- 测量数据统计
- 尺寸测量
- 功率测量
- 用于局部功率测量的灵活光圈
- 合格/不合格设置和报警
- 用于均匀性比较的线对线强度扣除
- 强度分布直方图
- 时间记录（用于在操作员操作时记录光束轮廓参数）（缺失）
- 时间记录数据图
- 汇总和打印报告
技术参数
|
产地 |
美国 |
|
类型 |
FWHM |
|
功率 |
1.23 mW |
|
峰值强度 |
2.99 mW/mm² |
|
强度min. |
0.00 mW/mm² |
|
X 轴峰值位置 |
2.294.00 μm |
|
Y 轴峰值位置 |
1.746.40 μm |
|
X轴中心点 |
2.219.41 μm |
|
Y轴中心点 |
1.759.86 μm |
|
测量X轴宽度 |
1.035.18 μm |
|
测量Y轴宽度 |
316.10 μm |
|
拟合X轴宽度 |
1.182.26 μm |
|
拟合Y轴宽度 |
304.64 μm |
|
X轴拟合标准偏差 |
0.06 |
|
Y轴拟合标准偏差 |
0.02 |
|
长轴角度 |
9300° |
|
椭圆率 |
322 |
|
采集 |
单色图像 |
|
系统要求 |
Windows 10/11 |
|
测量控制 |
用户友好的面板 |
