产品介绍

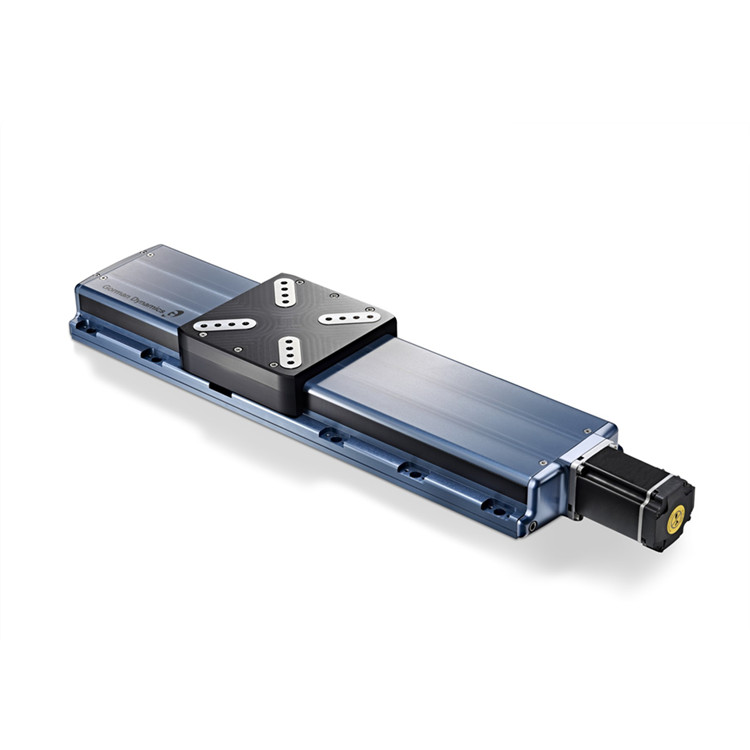

Gorman Dynamics推出的高精度直线平台 G165-B/5。这款直线平台专为应对严苛的工业环境而设计，是众多行业的理想之选。其高刚性和高品质组件（例如高精度滚珠丝杠、重型循环滚珠轴承导轨以及配备高分辨率多圈abs.式旋转编码器的电机）使其在同类产品中脱颖而出。G165-B/5 系列平台采用高精度滚珠丝杠，并通过平台密封系统有效防止碎屑进入。循环直线轴承以及精湛的加工和装配工艺，确保了高的几何性能。Gorman Dynamics 一直致力于为客户提供高质量、高可靠性的解决方案。G165-B/5 也不例外，它为各种工业应用提供了高的精度、耐用性和安全性。
性能特点
- 宽度 165 毫米
- 行程 100 毫米至 400 毫米
- 高负载能力 45 公斤，450 N
- 速度 500 毫米/秒
- 高分辨率多圈式编码器，增量式 - 每转 1024、2048 和 2500 刻度，1Vpp 和 TTL 信号
- 侧盖防尘
- 驱动方式 - 滚珠丝杠
可选功能与配件
E1 - 高分辨率多圈abs.式编码器
E2 - 1024 线增量式编码器
E3 - 2048 线增量式编码器
E4 - 2500 线增量式编码器
B0 - 无制动
B1 - 带制动
技术参数
|
产地 |
英国 |
|
总行程 |
150 mm |
|
未校准位置精度 |
±8 μm典型值 |
|
校准后位置精度 |
±1.5 μm |
|
分辨率系统 |
0.05 μm |
|
双向重复性 |
±0.5 μm |
|
平坦度/直线度 |
±3 μm |
|
偏航、俯仰与横滚 |
±14 μrad |
|
空载速度 |
max.500 mm/s |
|
负载能力 |
50 kg |
|
平台重量 |
6.8 kg |
产品应用
线性平台在各种需要高精度和高准确度的应用中发挥着至关重要的作用。这些平台广泛应用于激光切割、扫描、数字印刷、电子组装和检测等行业。它们也应用于自动光学检测 (AOI) 和激光微加工等需要高精度和扫描运动的工艺中。在研设备中，线性平台对于确保精度和重复性至关重要。在任何行业或应用中，使用线性平台对于实现预期结果和交付高质量产品都至关重要。
