产品介绍

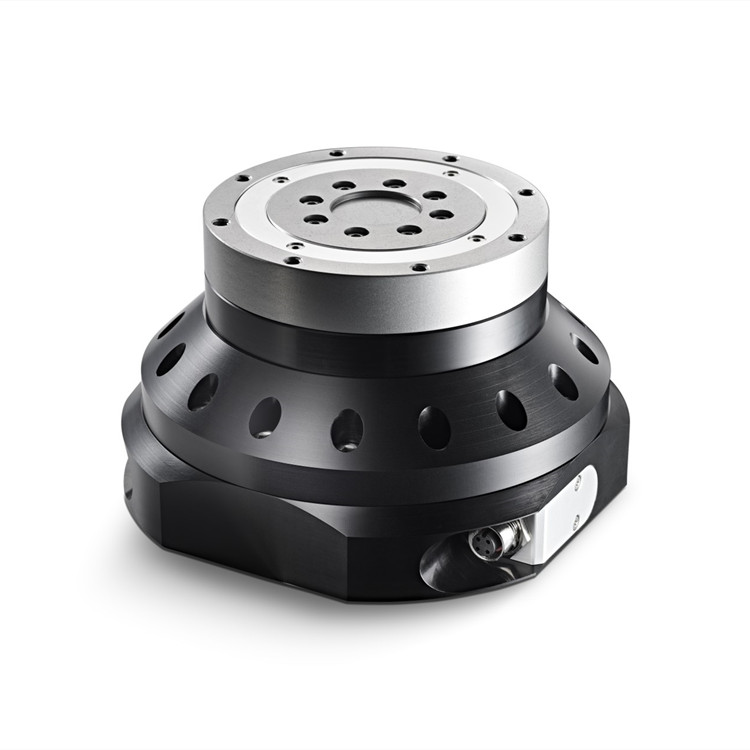

TH35 160旋转定位平台是一款先进的直驱式解决方案，以其高精度和高刚性结构而著称。该平台配备交叉滚子轴承，具有高的稳定性和刚性，确保小的弯曲和准确的角度定位。直驱技术保证了动态响应，且无反冲。凭借其紧凑的尺寸和高扭矩容量，该平台非常适合需要非常准确旋转运动控制的应用，例如光学、计量和自动化测试。Gorman Dynamics 提供可靠、准确且结构坚固的交叉滚子轴承旋转定位平台，值得信赖。
性能特点
- 直驱式旋转
- 负载能力 26 kg
- 刚性高精度交叉滚子轴承
- 高分辨率式多圈旋转编码器
- 转速 1500 转/分（无限循环）
- 扭矩 7.57 Nm
技术参数
|
产地 |
英国 |
|
旋转面直径 |
115 mm |
|
未校准位置精度 |
±20 arc sec |
|
|
校准位置精度 (弧秒) ±2.5 arc sec |
|
系统分辨率 |
0.02 arc sec |
|
双向重复性 |
±1.5 arc sec |
|
轴向载荷 |
max. 26 kg |
|
径向载荷 |
max. 14 kg |
|
轴向运动误差 |
2 μm |
|
径向运动误差 |
3 μm |
|
倾斜运动误差 |
8 arc sec |
|
空载转速 |
max. 1500 rpm |
|
额定力 |
7.57 Nm |
|
平台重量 |
3.6 kg |
产品应用
旋转平台在多个行业有着广泛的应用。它们在光学和光子学领域被广泛用于角度定位，例如光束偏转、偏振控制和光学元件的对准。在制造业中，旋转平台能够实现准确的分度、加工和装配操作。它们在计量领域也发挥着至关重要的作用，因为计量领域需要角度测量。此外，旋转平台还应用于机器人、航空航天、科研实验室等领域。它们的多功能性和运动控制使其成为那些需要准确可控旋转运动的行业中不可或缺的工具。
